Общепромышленный модульный светодиодный светильник ВЭЛАН-06

Главная/Продукция Вэлан, Осветительное оборудование/Общепромышленный модульный светодиодный светильник ВЭЛАН-06

Назначение

Общепромышленные модульные светильники ВЭЛАН-06 предназначены для общего освещения производственных помещений, складов, логистических центров, площадей и улиц . Также они могут использоваться для декоративного освещения зданий и архитектурных построек.

Особенности

Инновационная технология ac-hvпозволяет отказаться от обычного драйвера, количество электронных компонентов сокращается на 90%, что повышает отказоустойчивость в разы.

  • В 2,5 – 3 раза легче существующих аналогов.
  • Имеет конструкцию из взаимозаменяемых облегчённых модулей мощностью 20, 30, 40, 50 и 60 Вт.
  • Универсальность, легкость в эксплуатации.
  • Каждый модуль работает независимо, нет необходимости демонтировать весь светильник в случае повреждения одного модуля. Заменяется только этот модуль, что гарантирует постоянное наличие освещения объектов и территорий.
  • Высокоэффективная оптическая система.
  • Мгновенное включение при температуре – 60°C.
  • Высокая прочность и виброустойчивость.
  • Степень защиты IР66.
  • Возможность как тупикового, так и транзитного подключения питающего кабеля.

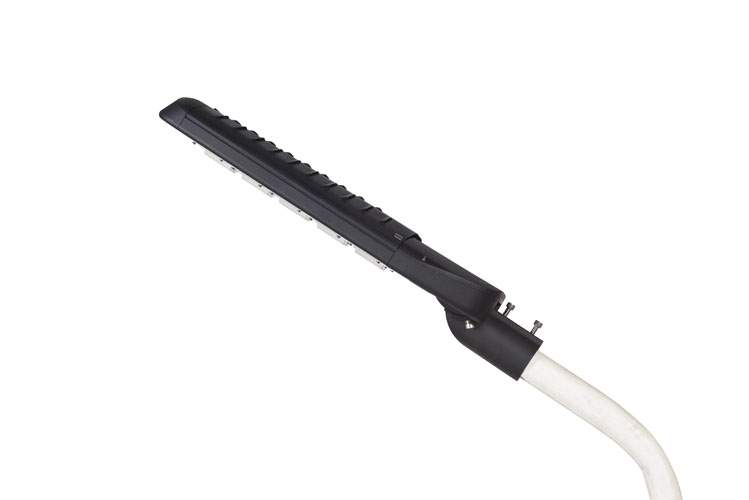

  • Возможность регулирования угла наклона светильника в исполнении «КОБРА».
  • Опция установки модуля PFC (модуля коррекции коэффициента мощности), понижающего пульсации освещенности. Модуль устанавливается в распределительную клеммную коробку, что не влечет увеличения размеров светильника. Только для исполнений светильника мощностью от 50 до 100 Вт.

∗ac-hv – бездрайверная система управления работой светильников.

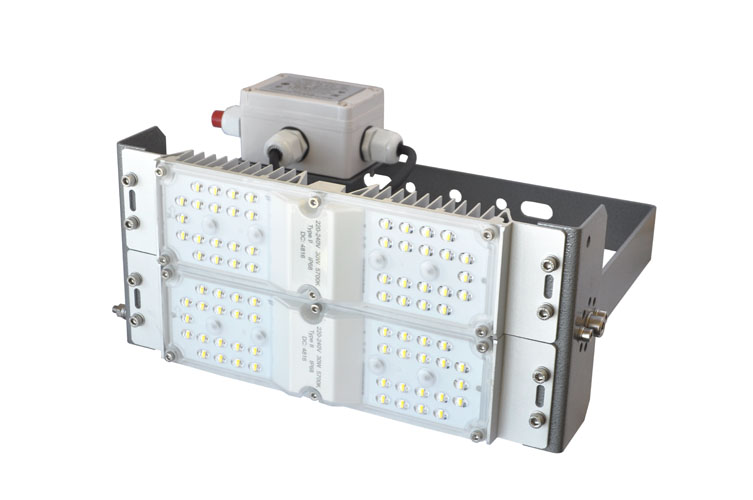

Конструкция

Светильник состоит из отдельных модулей, закреплённых на общей раме. Модули подсоединяются к клеммной распределительной коробке. Модуль состоит из радиатора, платы со светодиодами и защитного светопропускающего элемента. Защитный светопропускающий элемент из поликарбоната – особо прочен, с высокой светопропускающей способностью. Защита светодиодных источников света от пыли и влаги достигается с помощью силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек как к высоким, так и низким температурам (вплоть до -70°С).

Светильник может крепиться на любую плоскую поверхность, подвешиваться на рым-болтах или крепиться на трубную опору с наружным диаметром до 65 мм.

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света, выбранным типом крепления, соединительной коробкой c кабельным вводом диаметром 6-12 мм для небронированного кабеля. По спец. заказу возможно исполнение светильника для транзитного подключения питающего кабеля.

ВЭЛАН-06 – СД.Л.Х1 – Х2 – Х3

ВЭЛАН-06 – светильник общепромышленный модульный со светодиодным источником света

СД.Л. – тип применяемой лампы: светодиоды

Х1 – мощность светильника:

  • крепление С – от 20 до 960 Вт
  • крепление О, Т1, Р – от 20 до 540 Вт
  • крепление “Кобра” – от 40 до 300 Вт

X2 – тип крепления:

  • С – на скобе
  • О – на опоре
  • Р – на рым-болтах
  • Т1 – на трубе

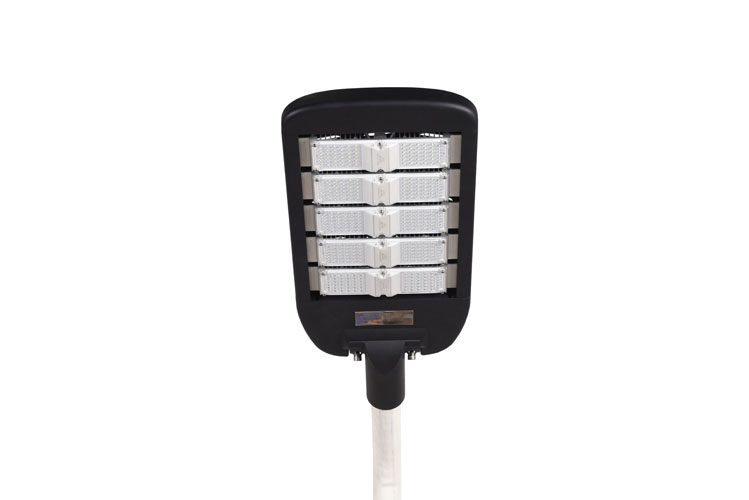

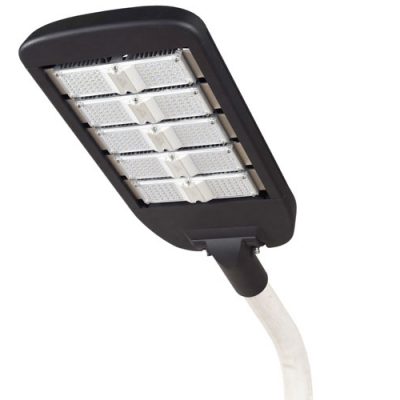

  • “КОБРА” – исполнение для уличного освещения на трубной опоре

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1

ПП – индекс, указывающий на наличие в светильнике модуля PFC, понижающего пульсации освещенности. Только для исполнений светильника мощностью (суммарной мощностью светодиодов) от 50 до 100 Вт. В случае, если модуль не требуется индекс не указывается.

Пример формулировки заказа:

Пример записи обозначения светодиодного светильника суммарной мощностью 100Вт с креплением на скобе, климатического исполнения и категорией размещения УХЛ1:

ВЭЛАН-06-СД.Л.100-С-УХЛ1

Если требуется светильник с транзитным подключением питающего кабеля, после маркировки светильника необходимо добавить (транзит).

Напряжение питания: 230В АС ±10%

Мощность применяемых модулей: 20, 30, 40, 50 и 60Вт

Мощность светильника:

  • крепление С – от 20 до 960 Вт
  • крепление О, Т1, Р – от 20 до 540 Вт
  • крепление “Кобра” – от 40 до 300 Вт

По заказу – любые мощности от 20Вт и больше, с шагом в 10Вт

Температура свечения: 4000-5700K

Цветовой индекс Ra: >80

Эффективность свечения: 150 Лм/Вт

Степень защиты от внешних воздействий: IP66

Температура окружающей среды: от – 60°С до + 55°С

Коэффициент мощности: cos ϕ >0,95

КПД: >90%

Диаметр подводимого кабеля: 6-12мм

Номер технических условий: ТУ 3461-015-00213569-2010
