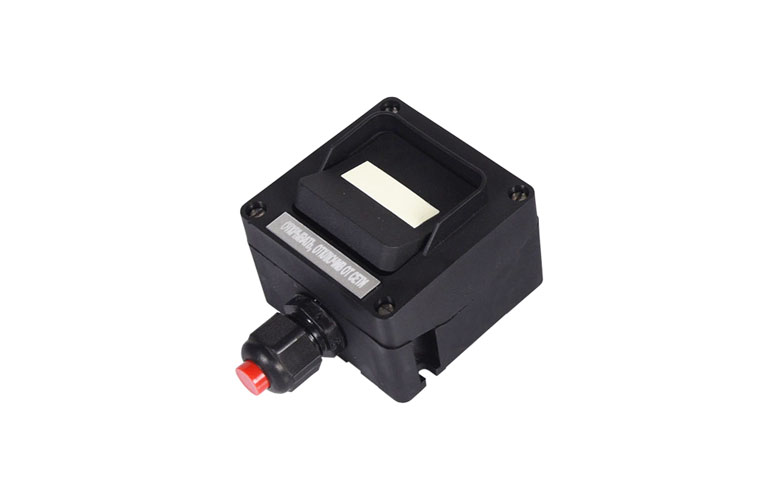

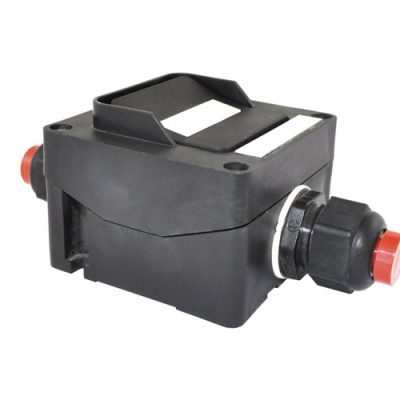

Общепромышленный клавишный выключатель ВЭЛАН типа КОВ

Главная/Продукция Вэлан, Выключатели/Общепромышленный клавишный выключатель ВЭЛАН типа КОВ

Назначение

Клавишный общепромышленный выключатель КОВ предназначен для включения и прекращения подачи электроэнергии к приводам и прочим электрическим устройствам.

Особенности

  • Благодаря лабиринтному уплотнению крышки корпуса обеспечивается высокий уровень защиты от влаги и пыли.
  • Материалы, используемые для изготовления устройства, отличаются высокой степенью надежности и хорошо зарекомендовали себя при внутреннем и наружном монтаже на химических установках и устройствах, работающих в открытом море.
  • Выключатель оборудован клавишей с большой рабочей поверхностью, что позволяет переключать его, не снимая защитных перчаток. На аппарате имеется защитный бортик для предотвращения непредусмотренного переключения.

Конструкция

Выключатель КОВ состоит из оболочки, выполненной из прессматериала, состоящая из корпуса и крышки, соединенные друг с другом винтами.

Внутри оболочки выключателя установлен компонент:

  • Клавиши с подпружиненными кулачками и блока контактного с двумя подпружиненными траверсами. Клавиша имеет защитный бортик для предотвращения случайного нажатия;
  • Пластиковый кабельный ввод. Клавишный выключатель может укомплектовываться одним или двумя пластиковыми кабельными вводами серии ВК-П-ВЭЛ: М16, М20, М25.

Во время транспортирования и хранения в кабельный ввод устанавливается заглушка, предназначенная для защиты внутренней части оболочки от пыли и влаги.

КОВ-Х1-Х2хХ3-Х4

КОВ – клавишный общепромышленный выключатель

Х1 – схема переключения:

  • 1 – «двухсторонний переключатель» (2н.р.);
  • 3 – «клавишный выключатель» (1н.з.+1н.р.);

Х2 – количество кабельных вводов: 1 или 2;

Х3 – резьба пластикового ввода: М16, М20 или М25. При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер.

Х4 – вид климатического исполнения и категория размещения: УХЛ2.

Пример формулировки заказа:

КОВ-1-1хМ25-УХЛ2

Пример обозначения выключателя общепромышленного со схемой переключения “двухсторонний переключатель”, с одним кабельным вводом типа ВК-П-ВЭЛ-М25, климатического исполнения и категории размещения УХЛ2.

Степень защиты от внешних воздействий: IP66

Материал корпуса: пластик

Номинальное напряжение: до 400В АС, до 230В DC

Частота переменного тока: 50 или 60Гц

Температура окружающей среды: от – 60°C до + 45°C

Вид климатического исполнения: УХЛ2

Диаметры зажимаемого кабеля в зависимости от установленного кабельного ввода:

  • 4- 8 мм – ВК-П-ВЭЛ- М16
  • 7- 12 мм – ВК-П-ВЭЛ- М20
  • 8- 17 мм – ВК-П-ВЭЛ- М25

Контактные зажимы: 4 х 2,5 мм2

Номер технических условий: ТУ 16-89 ИМШБ.642254.017
