Назначение
Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.
Область применения оболочек – поверхностные и подземные помещения угольных шахт, а так же взрывоопасные зоны промышленных предприятий, складов.
Особенности
- Наличие внешних кронштейнов для удобства монтажа.
- Возможность изготовления со смотровым окном.
- 14 типоразмеров оболочек.
- Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек. Предварительно установленная монтажная панель в оболочке позволяет размещать в последней любой необходимое оборудование.
- Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20 Дж.
- Возможность окраски оболочки в любой цвет.
Конструкция
Оболочка состоит из отлитых корпуса и крышки. Крепеж крышки к корпусу невыпадающий, выполненный под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления.
Комплектность поставки
В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.
ОЭА Х1 – BЭЛ X2 – Х3 – Х4 – Х5
ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ.
Х1 – материал оболочек: Ц – ЦАМ.

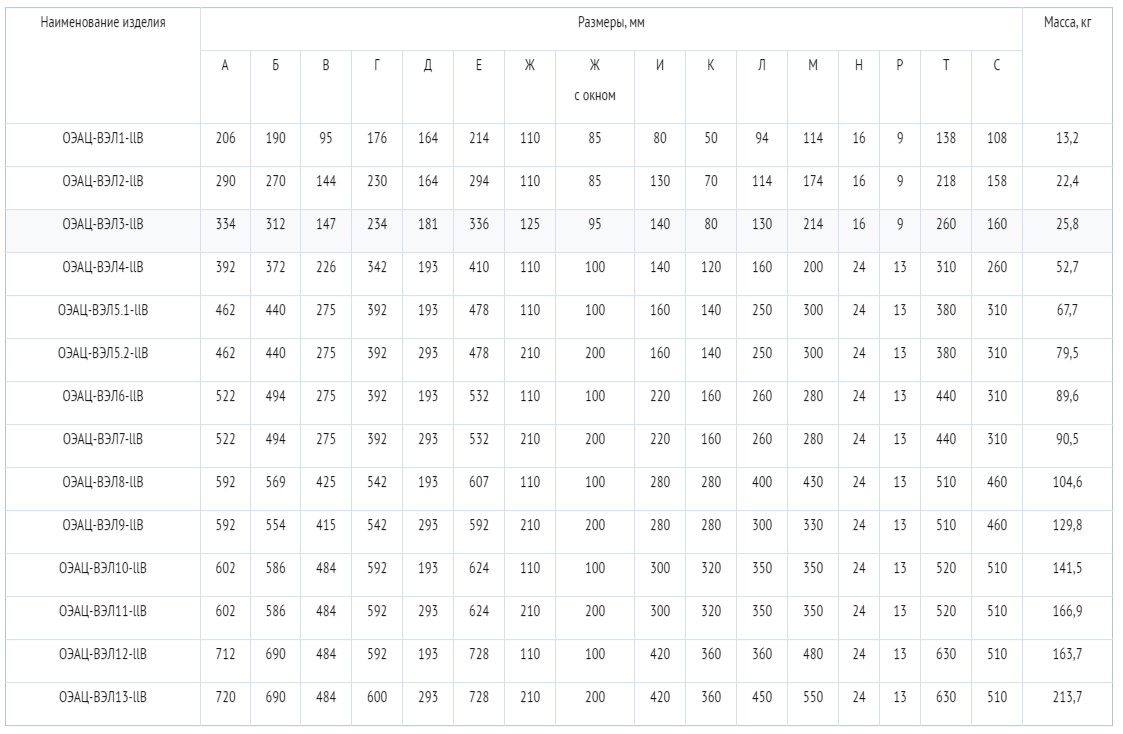

Х2 – т ипоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13.
Х3 – при наличии окна указывается индекс “О”. При отсутствии окна – индекс не указывается.
Х4 – м аркировка взрывозащиты:
- ExdIU – для оболочек без обогрева с указанием группы газов (IIB);
- Ex d I Mb U – для оболочек без обогрева с указанием группы газов (IIB).
Х5 – к лиматическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.
Пример формулировки заказа:
ОЭАЦ-ВЭЛ1-Ex d I Mb U-В1,5 (IIB)
Оболочка электротехнических аппаратов из ЦАМа взрывобезопасная первого габарита, маркировкой взрывозащиты Ex d I Mb U, климатического исполнения В, категории размещения 1,5.
Маркировка взрывозащиты: ExdIU, Ex d I Mb U
Степень защиты от внешних воздействий: IР66
Номер технических условий: ПИНЮ.301191.004 ТУ
Материал изготовления корпуса: ЦАМ
Вид климатического исполнения: В1,5; ОМ1
Температура окружающей среды: от – 60°C до + 50°C
