Назначение
Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий. Оболочки предназначены для эксплуатации во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ), главы 7 3 «Электроустановки во взрывоопасных зонах», ГОСТ 30852.9 и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.
Особенности
- Наличие внешних кронштейнов для удобства монтажа.
- Возможность изготовления со смотровым окном.
- 8 типоразмеров оболочек.
- Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек. Предварительно установленная монтажная панель в оболочке, позволяет размещать в последней любой необходимое оборудование.
- Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20 Дж.
- Возможность окраски оболочки в любой цвет.
Конструкция

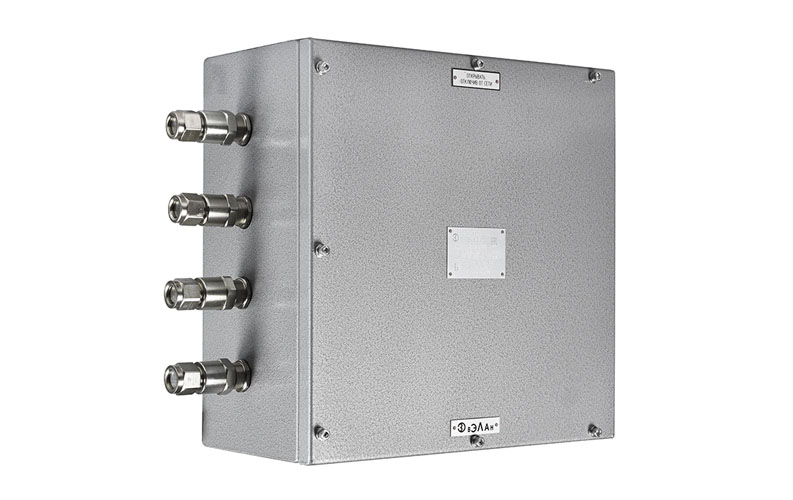

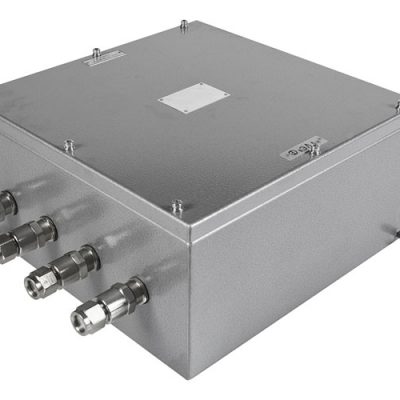

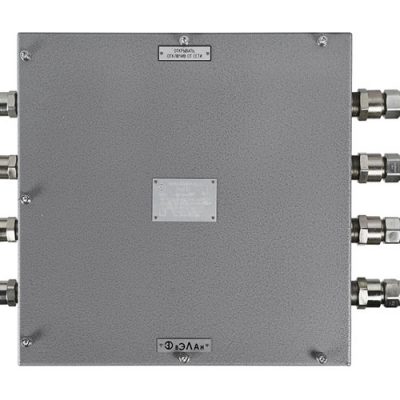

Оболочка состоит из отлитых корпуса и крышки. Соединение крышки с корпусом осуществляется резьбовым соединением. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления.
Комплектность поставки
В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.
ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ
X1 – материал оболочек:
- Ц – ЦАМ
X2 – типоразмер оболочки: 1, 2, 3, 4, 5.1, 6.1
Х3 – при наличии окна указывается индекс “О”. При отсутствии окна – индекс не указывается.
X4 – маркировка взрывозащиты:
- ExdIU – для оболочек из ЦАМа без обогрева с указанием группы газов (IIC)
- Ex d I Mb U – для оболочек из ЦАМа без обогрева с указанием группы газов (IIC)
Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1
Пример формулировки заказа:
ОЭАЦ-ВЭЛ3- Ex d I Mb U-В1,5 (IIC)
Оболочка электротехнических аппаратов из ЦАМа взрывобезопасная третьего габарита, с маркировкой взрывозащиты Ex d I Mb U, климатического исполнения В, категории размещения 1,5.
Маркировка взрывозащиты: ExdIU, Ex d I Mb U
Вид климатического исполнения: В1,5; ОМ1
Температура окружающей среды: от -60°С до +50°С
Степень защиты от внешних воздействий: IР66
Материал изготовления корпуса: ЦАМ
Номер технических условий: ПИНЮ.301191.004 ТУ
