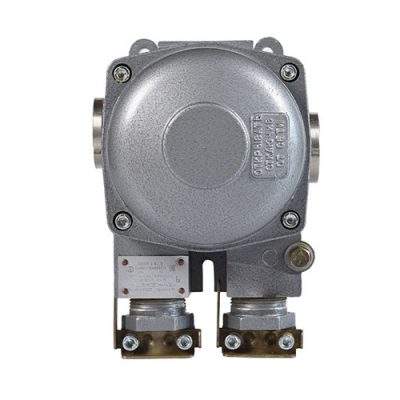

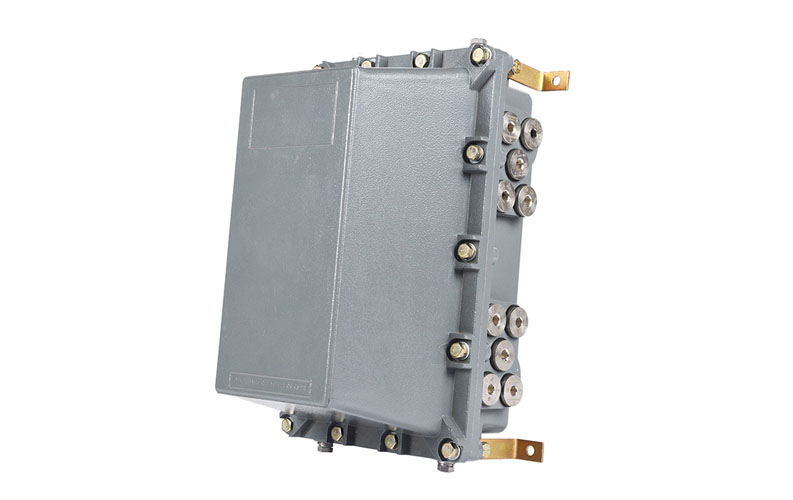

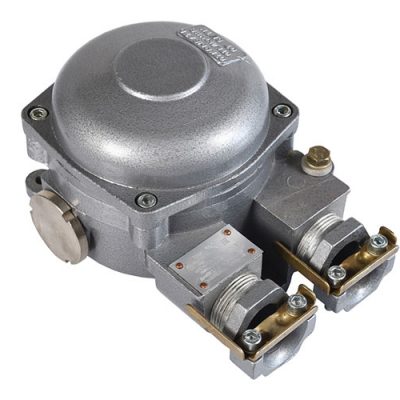

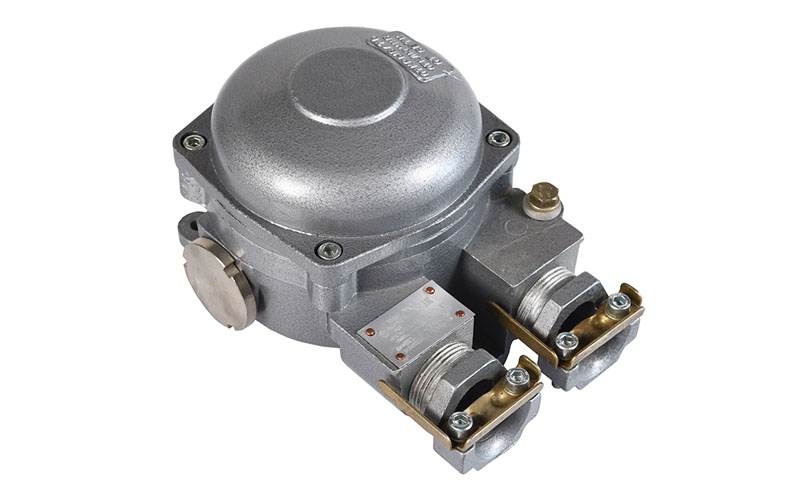

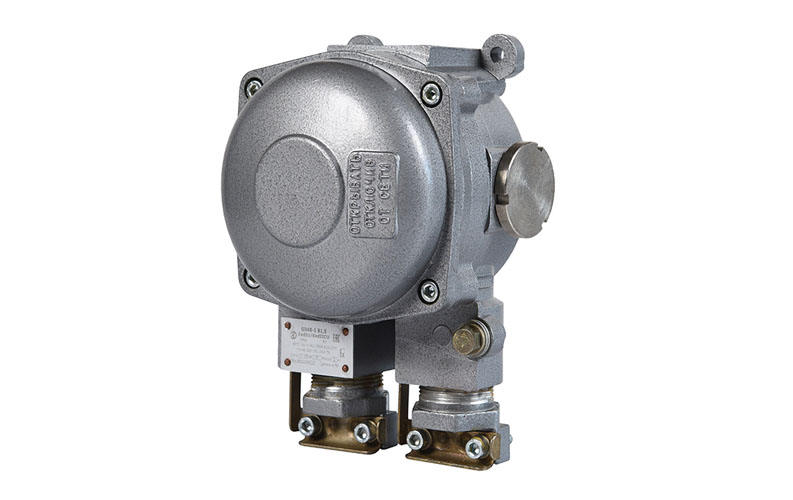

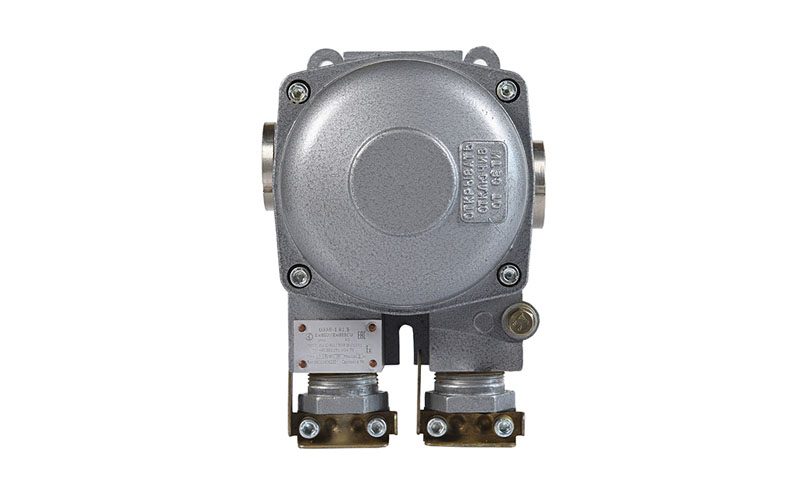

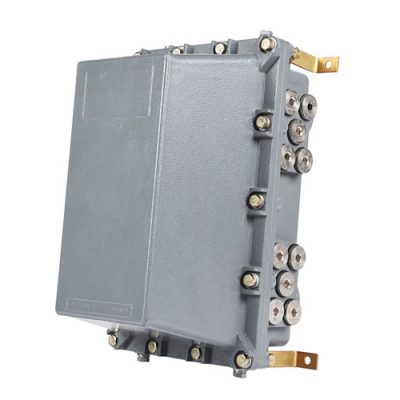

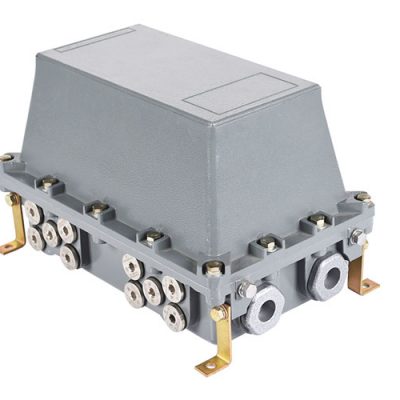

Оболочки электротехнических аппаратов ВЭЛАН ОЭАВ из модифицированного алюминиевого сплава

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Область применения оболочек – поверхностные и подземные помещения угольных шахт, а также взрывоопасные зоны промышленных предприятий, складов.

Особенности

• Оболочки могут комплектоваться кабельными вводами, монтажной панелью и проч. по желанию заказчика.
• Тип кабельных вводов и их количество ограничено только размерами оболочки.
• Возможно изготовление оболочек с обогревом.
• Оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом.
• Оболочки 3.1 и 3.3, а также 3.2 и 3.4 отличаются количеством и размерами отверстий, выполненных на длинных сторонах оболочки.
• Оболочки с маркировкой взрывозащиты Ех d IIC Gb U X запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

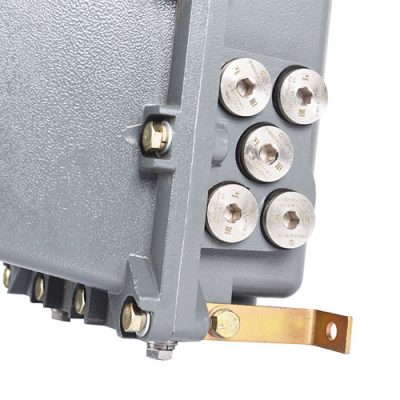

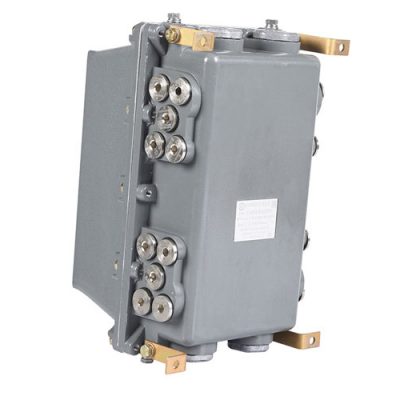

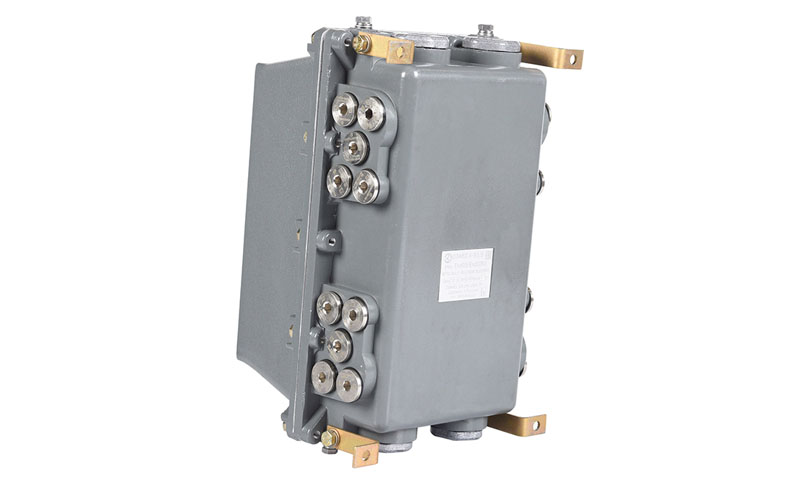

Оболочки состоят из корпуса и крышки, крепящихся друг с другом с помощью болтов. Конструкцией корпусов всех оболочек, кроме ОЭАВ4.Х, предусмотрены отверстия под кабельные вводы, которые закрываются заглушками. В оболочках ОЭАВ4.Х возможно свободное расположение вводов по всей площади сторон.

Внутри оболочки ОЭАВ4.Х дополнительно установлена монтажная панель. Снаружи и внутри всех оболочек имеются заземляющие зажимы.

Комплектность поставки

Оболочки поставляются с оговоренными в заказе кабельными вводами, заглушками и монтажной панелью (только оболочки ОЭАВ4.Х).

ОЭАВ Х1 – Ох – Х2 – Х3

ОЭАВ – оболочка электротехнических аппаратов взрывонепроницаемая

X1 – типоразмер оболочки: 1, 2, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2

Ох – индекс, указывающий на типоисполнение оболочек ОЭАВ4.1 и ОЭАВ4.2 со смотровым окном, при этом размеры окна: О1 – 226×146; 02-100×146; 03-100×146 (со смотровым окном О2 и 6 отвер­стиями М30х1,5)

X2 – маркировка взрывозащиты:

• ExdIU/ExdIICU – для исполнений – 1 и 2 без обогрева;
• ExdIU/ExdIIBU – для исполнений – 3.Х и 4.Х без обогрева;
• ExdIIBU – для оболочек с обогревом
• Ех d IIC Gb U – для исполнений – 1 и 2 без обогрева;
• Ех d IIВ Gb U – для исполнений – 3.Х и 4.Х без обогрева и с обогревом;
• Ех d IIВ +H2 Gb U – для исполнений – 4.Х без обогрева и с обогревом;
• Ех d IIC Gb U X – для исполнений – 4.Х без обогрева и с обогревом;
• Ех d I Mb U – для оболочек без обогрева.

Х3 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Маркировка взрывозащиты:

• ОЭАВ1, ОЭАВ2 – ЕхdIU/ ЕхdIICU, Ех d IIC Gb U, Ех d I Mb U
• ОЭАВ3.Х – ЕхdIU/ ЕхdIIВU, Ех d IIВ Gb U, Ех d I Mb U
• ОЭАВ4.Х – ЕхdIU/ ЕхdIIВU, Ех d IIВ Gb U, Ех d IIВ +H2 Gb U, Ех d IIC Gb U X, Ех d I Mb U
• ОЭАВ3.Х с обогревом – ЕхdIIВU, Ех d IIВ Gb U
• ОЭАВ4.Х с обогревом – ЕхdIIВU, Ех d IIВ Gb U, Ех d IIВ +H2 Gb U, Ех d IIC Gb U X

Вид климатического исполнения: В1,5; ОМ1

Температура окружающей среды: от -60°С до +50°С

Степень защиты от внешних воздействий: IР66

Материал изготовления корпуса: модифицированный алюминиевый сплав

Номер технических условий: ПИНЮ.301191.004 ТУ
