Назначение
Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.
Оболочки выполняются с маркировками взрывозащиты ExeIIU и ExeIU/ExeIIU, ExemIIU, Ex e II Gb U, Ex e I Gс U, Ex e mb IIC Gb U. Оболочки с маркировкой ExeIU/ExeIIU, Ex e I Gc U предназначены для эксплуатации в поверхностных и подземных помещениях угольных шахт, а также во взрывоопасных зонах. Оболочки с маркировкой ExeIIU, Ex e II Gb U предназначены для эксплуатации во взрывоопасных зонах.
Оболочки с маркировкой взрывозащиты ExeIIU, Ex e II Gb U выполняются из пластмасс, а оболочки с маркировкой взрывозащиты ExeIU/ExeIIU, Ex e I Gc U выполняются из алюминиевого сплава. Оболочки с маркировкой взрывозащиты ExeIU/ExeIIU, Ex e I Gc U должны применяться в изделиях, выполненных с маркировкой взрывозащиты РП ExeI, РП Ex e I Mc, РО ExiaI Х, РО Ex ia I Ma Х и в изделиях с маркировкой взрывозащиты 1 Ех е IIТ6(Т5/Т4/Т3/Т2/Т1) Gb, 2ExeIIТ6(Т5/Т4/Т3/Т2/Т1), 0 Ex ia IIА T6 Ga X, 0 Ex ia IIB T6 Ga X, 0 Ex ia IIC T6 Ga X, 1 Ex ib IIA T6 Gb X, 1 Ex ib IIB T6 Gb X, 1 Ex ib IIC T6 Gb X, 2 Ex ic IIA T6 Gc X, 2 Ex ic IIB T6 Gc X, 2 Ex ic IIC T6 Gc X, 0ExiaIIАT6 X, 0ExiaIIВT6 X, 0ExiaIICT6 Х, 1ExibIIAT6 X, 1ExibIIBT6 X, 1ExibIICT6 X, 2ExicIIAT6 X, 2ExicIIBT6 X, 2ExicIICT6 X, а оболочки с маркировкой взрывозащиты ExeIIU, Ex e II Gb U только в изделиях с маркировкой взрывозащиты 1 Ех е IIТ6(Т5/Т4/Т3/Т2/Т1) Gb, 2ExeIIТ6(Т5/Т4/Т3/Т2/Т1), 0 Ex ia IIА T6 Ga X, 0 Ex ia IIB T6 Ga X, 0 Ex ia IIC T6 Ga X, 1 Ex ib IIA T6 Gb X, 1 Ex ib IIB T6 Gb X, 1 Ex ib IIC T6 Gb X, 2 Ex ic IIA T6 Gc X, 2 Ex ic IIB T6 Gc X, 2 Ex ic IIC T6 Gc X, 0ExiaIIАT6 X, 0ExiaIIВT6 X, 0ExiaIICT6 Х, 1ExibIIAT6 X, 1ExibIIBT6 X, 1ExibIICT6 X, 2ExicIIAT6 X, 2ExicIIBT6 X, 2ExicIICT6 X.
Особенности
- Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж для оболочек с маркировкой взрывозащиты ExeIU/ExeIIU, Ex e I Gс U и 7 Дж для оболочек с маркировкой взрывозащиты ExeIIU, Ex e II Gb U.
- Возможность изготовления с кабельными вводами.
- Невыпадающий крепеж из нержавеющей стали.
- Оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом.
- Оболочки типа ОЭАП исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
Конструкция

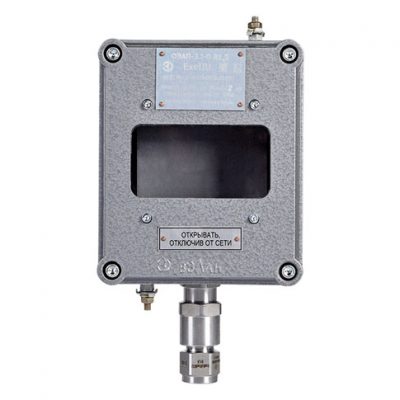

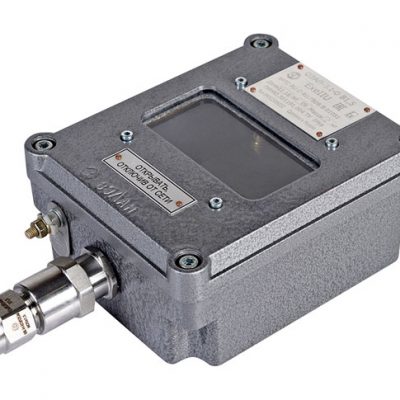

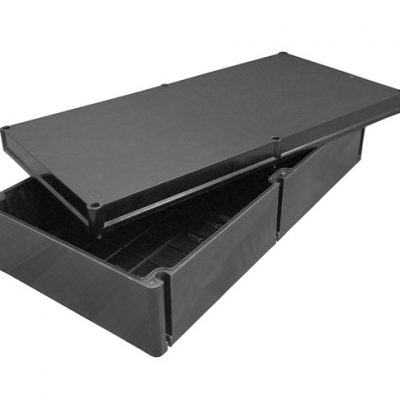

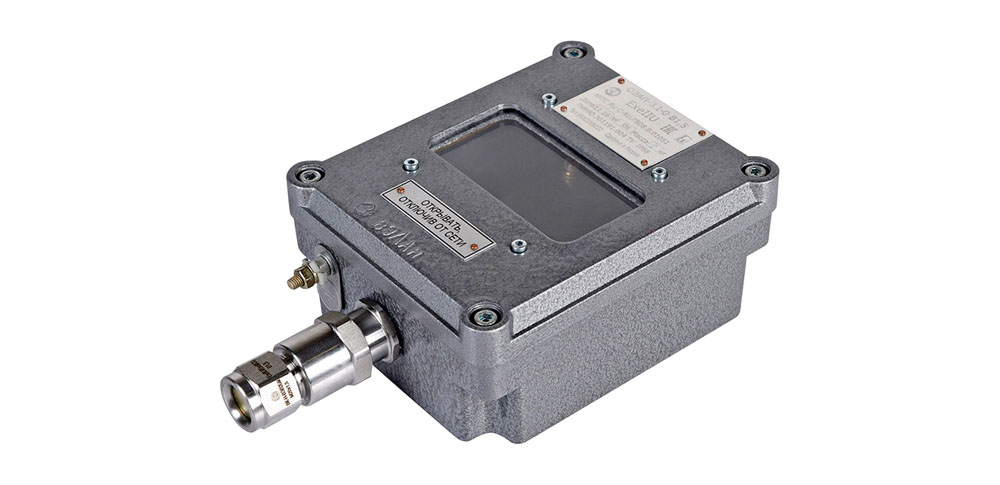

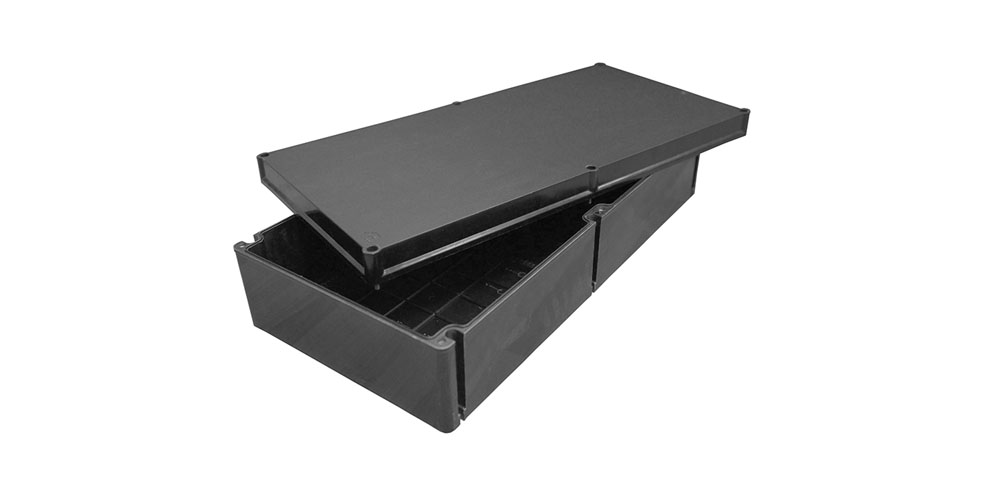

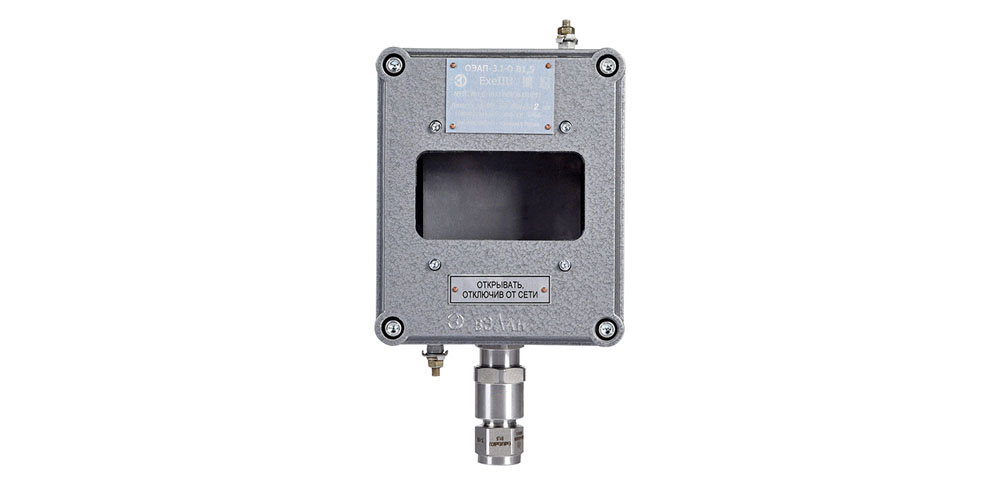

Оболочки состоят из корпуса, крышки и уплотнения в месте соединения деталей оболочек. В корпусах оболочек допускается выполнять отверстия для установки кабельных вводов, различных видов приводов встроенных аппаратов, смотровых окон и т.п. при условии соблюдения требований ГОСТов. Оболочки, изготовленные из алюминиевых сплавов, имеют внутренние и наружные заземляющие зажимы.
ОЭА X1 X2 – Х3 – Х4
ОЭА – оболочка электротехнических аппаратов.
X1 – материал оболочек:
- П – оболочка, изготовленная из пластмасс
- М – оболочка, изготовленная из алюминиевого сплава
X2 – типоразмер оболочки: 1.1, 1.2, 2.1, 2.2, 2.3, 2.4, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2, 4.3, 4.4, 4.5, 4.6, 4.7, 4.8, 5, 5.1, 5.2, 6.1. (Габариты 4.5, 4.6, 4.7, 4.8, 5.1, 5.2, 6.1 только для оболочек ОЭАП; 5 только для ОЭАМ)
X3 – маркировка взрывозащиты:
- ExeIIU – для оболочек из пластмасс без обогрева;
- ExeIU/ExeIIU – для оболочек из алюминиевого сплава без обогрева;
- ExemIIU – для оболочек с обогревом;
- Ex e II Gb U – для оболочек без обогрева;
- Ex e I Gс U – для оболочек из алюминиевого сплава без обогрева;
- Ex e mb IIC Gс U – для оболочек с обогревом.
Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.
Пример формулировки заказа:
ОЭАП3.2-Ex e II Gb U -В1,5
Оболочка пластиковая с габаритными размерами исполнения 3.2 – 152х182х109 (ширина х длина х высота), климатического исполнения и категории размещения В1,5, с маркировкой взрывозащиты Ex e II Gb U.
Маркировка взрывозащиты:
- ОЭАП – ExeIIU, Ex e II Gb U, ExemIIU, Ex e mb IIC Gb U
- ОЭАМ – ExeIU/ExeIIU, Ex e I Gc U, Ex e II Gb U, ExemIIU, Ex e mb IIC Gb U
Вид климатического исполнения: В1,5; ОМ1
Температура окружающей среды: от -60°С до +50°С
Степень защиты от внешних воздействий: IР66
Номер технических условий: ПИНЮ.301191.004 ТУ
