Оболочки электротехнических аппаратов ВЭЛАН ОЭАН-ВЭЛ и ОЭАС-ВЭЛ из нержавеющей стали и конструкционной стали с антикоррозионным покрытием

Главная/Продукция Вэлан, Оболочки электротехнических аппаратов/Оболочки электротехнических аппаратов ВЭЛАН ОЭАН-ВЭЛ и ОЭАС-ВЭЛ из нержавеющей стали и конструкционной стали с антикоррозионным покрытием

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Особенности

  • Наличие внешних кронштейнов для удобства монтажа.

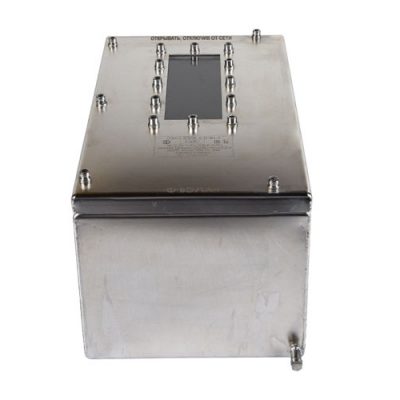

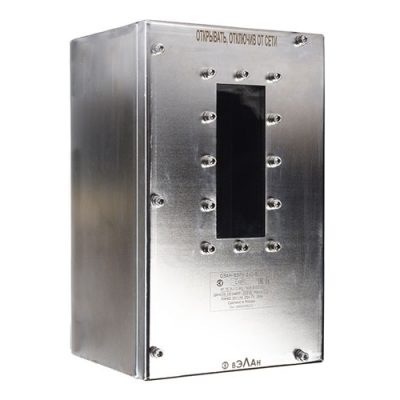

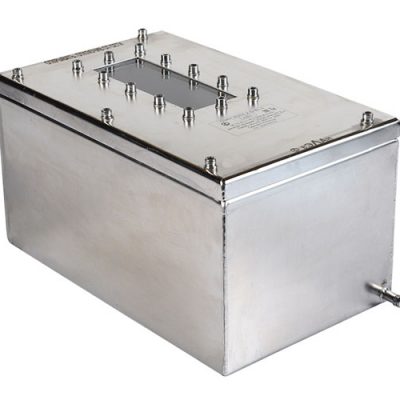

  • Возможность изготовления со смотровым окном.
  • Большой выбор типоразмеров оболочек.
  • Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.
  • Предварительно установленная монтажная панель в оболочке позволяет размещать в последней любое необходимое оборудование.
  • Дополнительная поддержка крышки на корпусе с помощью петель значительно облегчает монтаж.
  • Невыпадающий крепеж из нержавеющей стали.
  • Возможность изготовления оболочек с обогревом.
  • Оболочки типа ОЭАН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

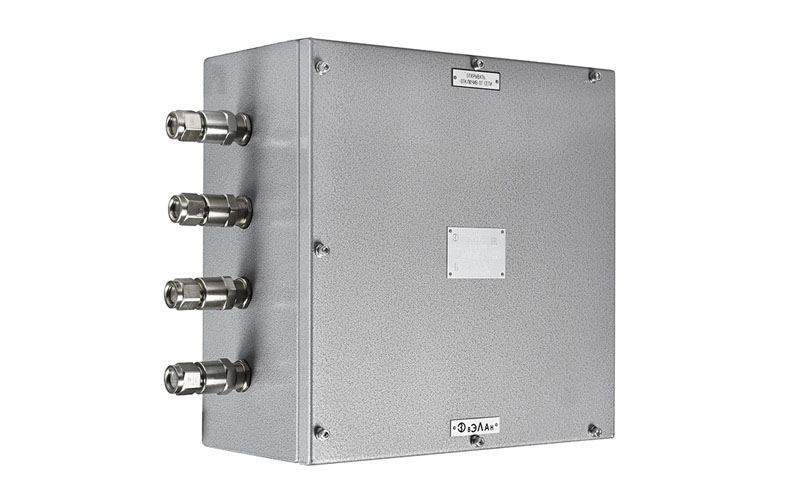

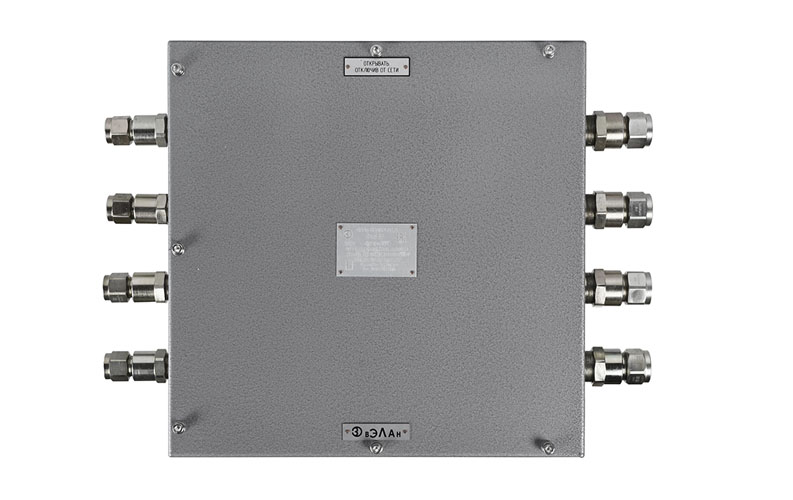

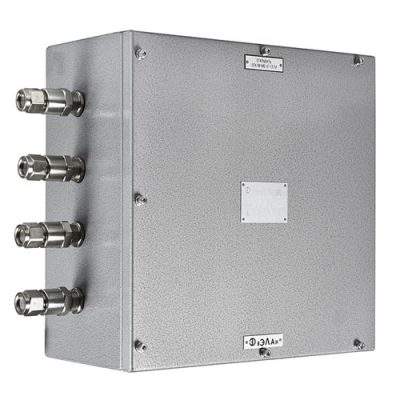

Корпус и крышка выполнены из листа нержавеющей стали или конструкционной стали с антикоррозийным покрытием. Внутри оболочки установлена монтажная панель . В оболочке предусмотрены внутренний и внешний болты заземления. Оболочки ОЭАН-ВЭЛ выполнены из нержавеющего стального листового проката. Оболочки ОЭАС-ВЭЛ выполнены из стального листового проката.

ОЭА Х1 – ВЭЛ X2 – Х3 – Х4 – Х5

ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ

X1 – материал оболочек:

  • Н – оболочка, изготовленная из нержавеющей стали
  • С – оболочка, изготовленная из стали с антикоррозийным покрытием

X2 – типоразмер оболочки: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.2, 9.3, 10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2, 14.3

Х3 – при наличии окна указывается индекс “О”. При отсутствии окна – индекс не указывается.

X4 – маркировка взрывозащиты:

  • ExeIIU – для оболочек без обогрева;
  • ExemIIU – для оболочек с обогревом;
  • Ex e II Gb U – для оболочек без обогрева;
  • Ex e I Gс U – для оболочек без обогрева;
  • Ex e mb IIC Gb U – для оболочек с обогревом.

Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

ОЭАН-ВЭЛ2.1-Ex e II Gb U -В1,5

Оболочка электротехнических аппаратов из нержавеющей стали повышенной надежности против взрыва с габаритными размерами исполнения (БхАхВ) равными 150х180х134 мм, с маркировкой взрывозащиты Ex e II Gb U, климатического исполнения В, категории размещения 1,5 без обогрева.

Маркировка взрывозащиты: ЕхеIIU, ExemIIU, Ex e II Gb U, Ex e I Gc U,Ex e mb II Gb U

Вид климатического исполнения: В1,5; ОМ1

Температура окружающей среды: от -60°С до +50°С

Степень защиты от внешних воздействий: IР66

Материал изготовления корпуса: нержавеющая сталь, конструкционная сталь

Номер технических условий: ПИНЮ.301191.004 ТУ
