Оболочки электротехнических аппаратов Вэлан ОЭАА-ВЭЛ-IIВ и ОЭАА-ВЭЛ-IIВ+H₂ из алюминиевого сплава

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты ExdIIВU; Ex d IIВ Gb U;Ex d IIВ+Н2 Gb U; Ex d IIС Gb U Х; ExdIU; Ex d I Mb U. Область применения оболочек – поверхностные и подземные помещения угольных шахт, а так же взрывоопасные зоны промышленных предприятий, складов.

Особенности

• Наличие внешних кронштейнов для удобства монтажа.
• 16 типоразмеров оболочек.
• Возможность изготовления с кабельными вводами.
• Предварительно установленная в оболочке монтажная панель позволяет размещать в ней любое необходимое оборудование.
• Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20 Дж.
• Возможность изготовления со смотровым окном.
• Возможность окраски оболочки в любой цвет.
• Возможность изготовления оболочек с обогревом.
• Оболочки до 5-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.
• Оболочки с маркировкой взрывозащиты Ex d IIC Gb U X запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Оболочка состоит из отлитых корпуса и крышки. Крепеж крышки к корпусу невыпадающий, выполненный под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние болты заземления.

Комплектность поставки

В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

ОЭА Х1 – BЭЛ X2 – Х3 – Х4 – Х5

ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ.

Х1 – материал оболочек: А – алюминиевый сплав.

Х2 – т ипоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13, 14.1, 14.2.

Х3 – при наличии окна указывается индекс “О”. При отсутствии окна – индекс не указывается.

Х4 – маркировка взрывозащиты:

• ExdIIВU – для оболочек с обогревом и без обогрева;
• ExdIU – для оболочек без обогрева с указанием группы газов (IIB);
• Ex d IIВ Gb U – для оболочек с обогревом и без обогрева;
• Ex d IIВ+Н2 Gb U – для оболочек с обогревом и без обогрева;
• Ex d IIС Gb U Х – для оболочек с обогревом и без обогрева;
• Ex d I Mb U – для оболочек без обогрева с указанием группы газов (IIB).

Х5 – к лиматическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

ОЭАА-ВЭЛ1-О-Ex d IIВ Gb U-В1,5

Оболочка электротехнических аппаратов из алюминиевого сплава взрывобезопасная первого габарита, со смотровым окном, маркировкой взрывозащиты Ex d IIВ Gb U климатического исполнения В, категории размещения 1,5.

Маркировка взрывозащиты: ExdIIВU; Ex d IIВ Gb U; Ex d IIВ+Н2 Gb U; Ex d IIС Gb U Х; ExdIU; Ex d I Mb U

Степень защиты от внешних воздействий: IР66

Материал изготовления корпуса: модифицированный алюминиевый сплав

Температура окружающей среды: от – 60°C до + 50°C

Вид климатического исполнения: В1,5; ОМ1

Номер технических условий: ПИНЮ.301191.004 ТУ

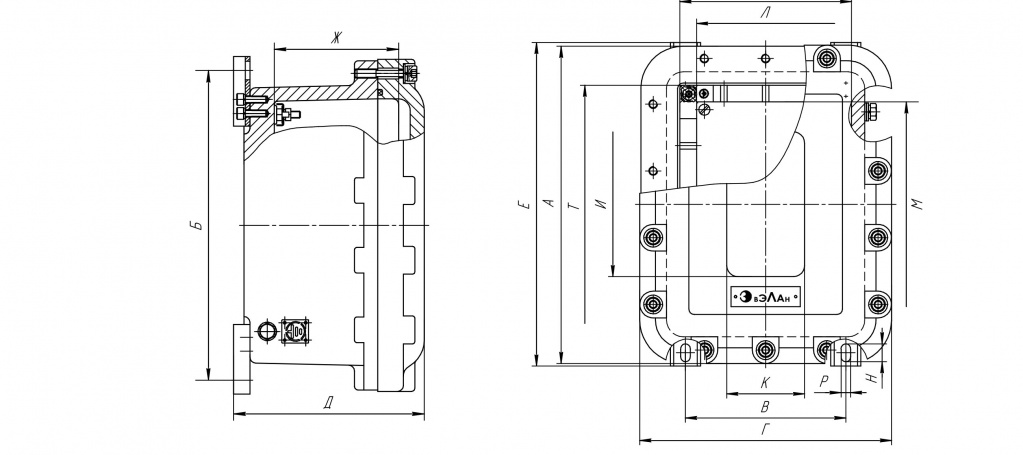

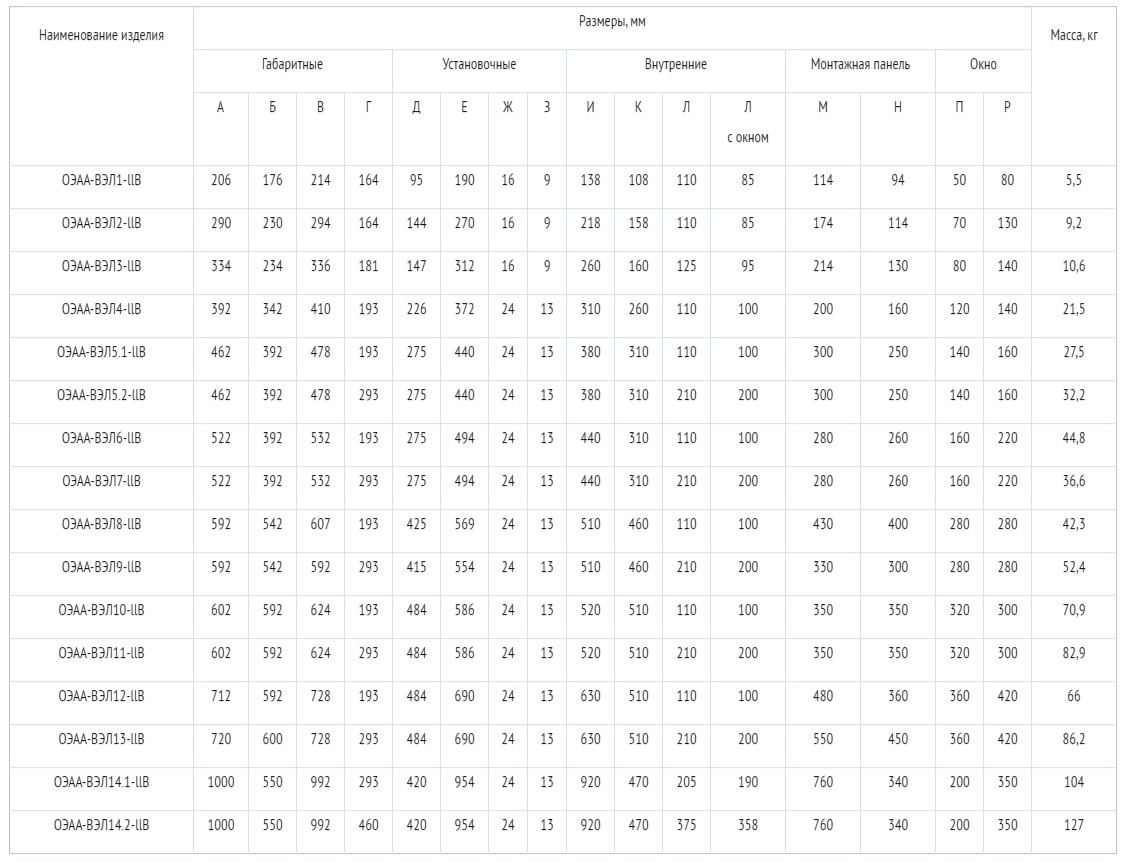

Габаритные и присоединительные размеры
