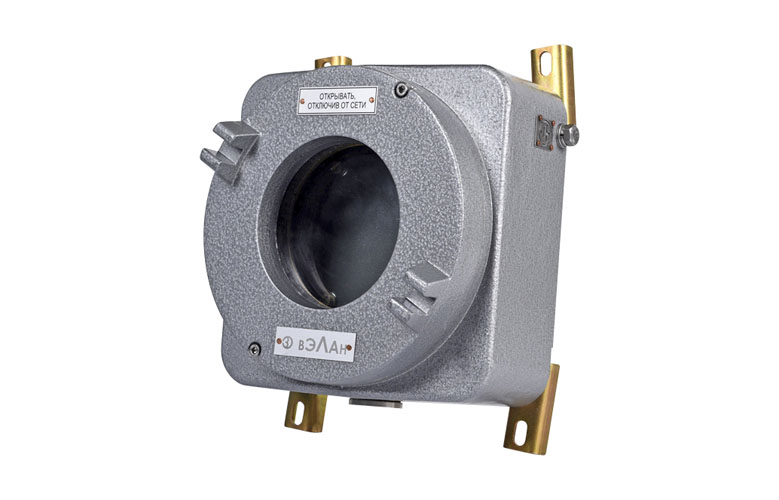

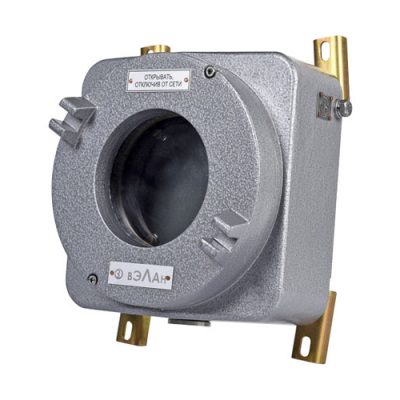

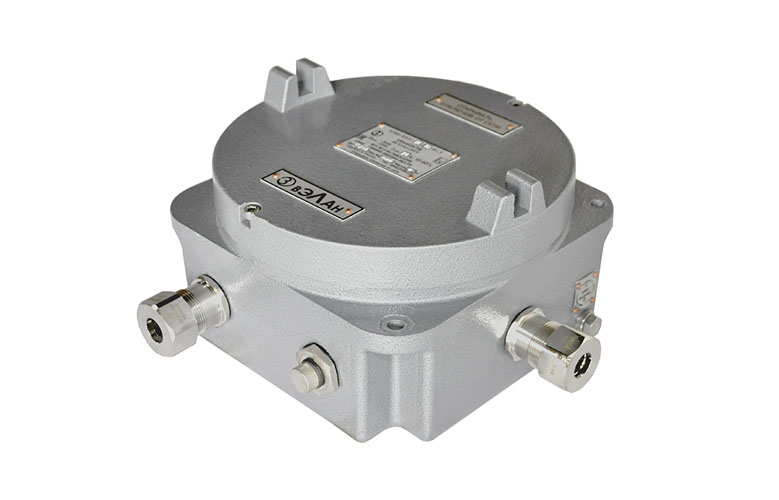

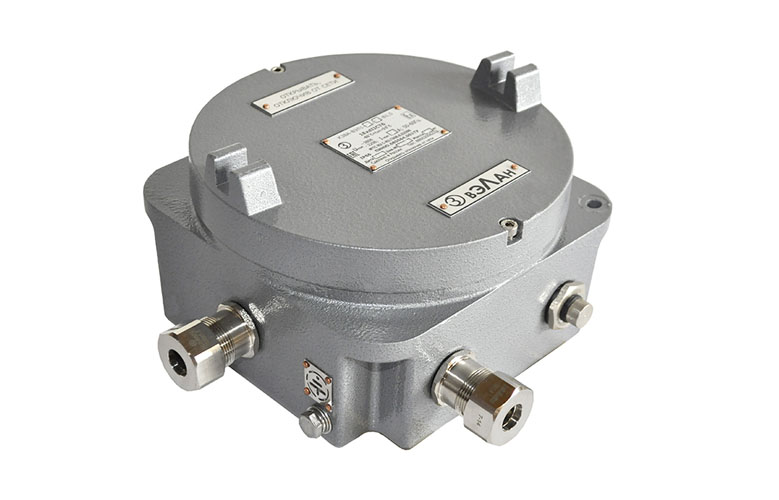

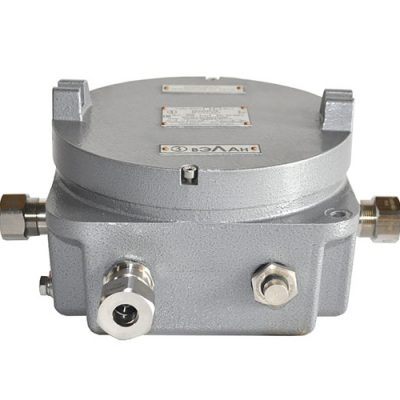

Оболочки электротехнических аппаратов ВЭЛАН ОЭАА-ВЭЛ-IIС из алюминиевого сплава

Главная/Продукция Вэлан, Оболочки электротехнических аппаратов/Оболочки электротехнических аппаратов ВЭЛАН ОЭАА-ВЭЛ-IIС из алюминиевого сплава

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировкой взрывозащиты ExdIICU; Ex d IIC Gb U; ExdIU; Ex d I Mb U.

Область применения оболочек – поверхностные и подземные помещения угольных шахт, а также взрывоопасные зоны промышленных предприятий, складов.

Особенности

  • Наличие внешних кронштейнов для удобства монтажа.
  • 8 типоразмеров оболочек.
  • Возможность изготовления с кабельными вводами.
  • Предварительно установленная в оболочке монтажная панель позволяет размещать в ней любое необходимое оборудование.
  • Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 7 Дж.
  • Возможность изготовления со смотровым окном.
  • Возможность окраски оболочки в любой цвет.
  • Возможность изготовления оболочек с обогревом.
  • Оболочки до 4-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Конструкция

Оболочка состоит из отлитых корпуса и крышки. Соединение крышки с корпусом осуществляется резьбовым соединением. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления.

Комплектность поставки

В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

ОЭА Х1 – BЭЛ X2 – Х3 – Х4 – Х5

ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ

X1 – материал оболочек:

  • А – алюминиевый сплав

X2 – типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6.1, 6.2

Х3 – при наличии окна указывается индекс “О”. При отсутствии окна – индекс не указывается.

X4 – маркировка взрывозащиты:

  • ExdIICU – для оболочек с обогревом и без обогрева;
  • ExdIU – для оболочек без обогрева с указанием группы газов (IIC);
  • Ex d IIC Gb U – для оболочек с обогревом и без обогрева;
  • Ex d I Mb U – для оболочек без обогрева с указанием группы газов (IIC);

Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: B1,5; ОМ1

Пример формулировки заказа:

ОЭАА-ВЭЛ3-О-Ex d IIC Gb U-В1,5

Оболочка электротехнических аппаратов из алюминиевого сплава взрывобезопасная третьего габарита, с маркировкой взрывозащиты Ex d IIC Gb U, со смотровым окном, климатического исполнения В, категории размещения 1,5.

Маркировка взрывозащиты: ExdIICU, Ex d IIC Gb U, ExdIU, Ex d I Mb U

Вид климатического исполнения: В1,5; ОМ1

Температура окружающей среды: от -60°С до +50°С

Материал изготовления корпуса: модифицированный алюминиевый сплав

Степень защиты от внешних воздействий: IР66

Номер технических условий: ПИНЮ.301191.004 ТУ
