Накопители взрывозащищенные ВЭЛАН-CONNECT

Назначение

Взрывозащищенные накопители ВЭЛАН-CONNECT (комплект, состоящий из взрывозащищенных USB накопителя и USB кабеля, являющихся Ex-компонентами) предназначены для хранения, переноса, обмена данными, резервного копирования, загрузки операционных сред и др. при работе с взрывозащищенными компьютерами, взрывозащищенными терминалами и другими совместимыми устройствами во взрывоопасных зонах.

Особенности

• Накопители ВЭЛАН-CONNECT имеют широкий диапазон возможного объема памяти: 8, 16, 32, 64 и 128Гбайт.

Конструкция

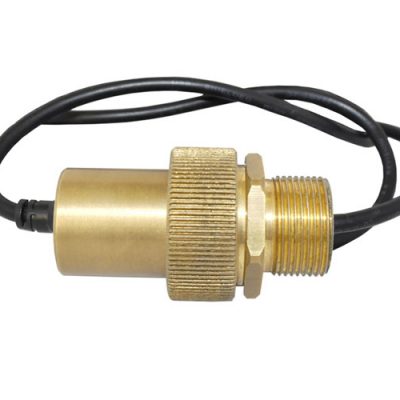

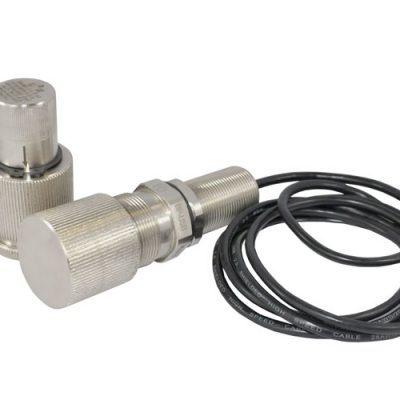

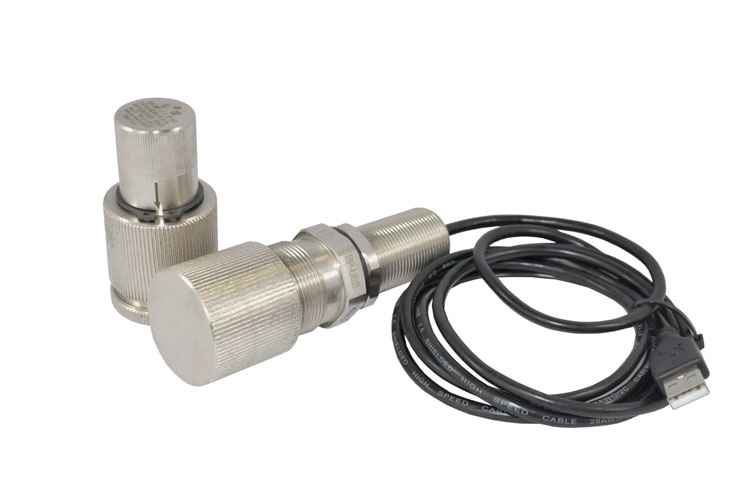

Взрывозащищенный накопитель ВЭЛАН-CONNECT состоит из взрывозащищенного USB накопителя и взрывозащищенного USB кабеля. Конструкция накопителя обеспечивает:

• а) сначала формирование взрывозащищенной оболочки USB кабеля и USB накопителя, а затем соединение USB разъемов;
• б) сначала разъединение USB разъемов, а затем разборку оболочки на USB кабель и USB накопитель.

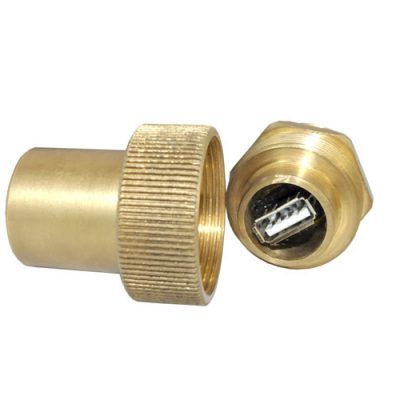

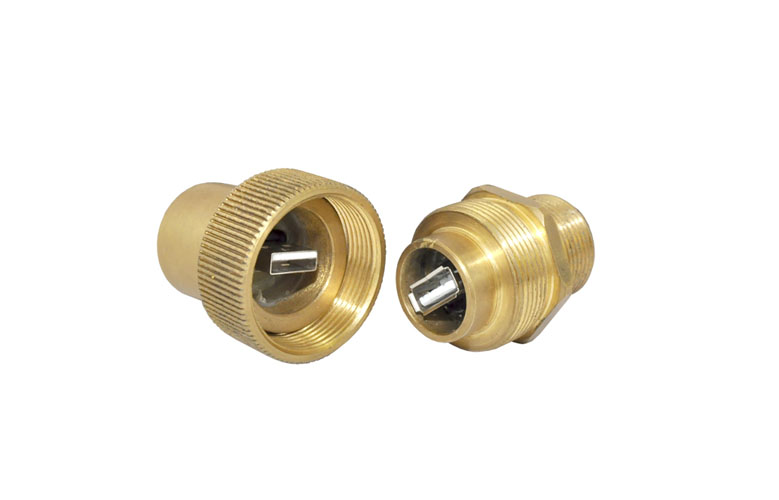

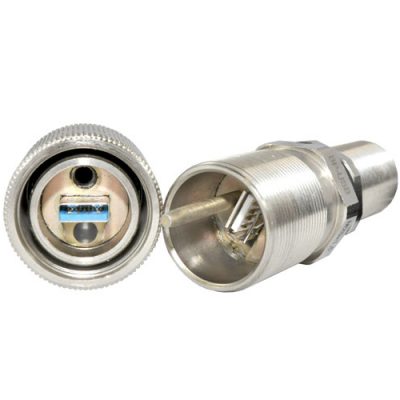

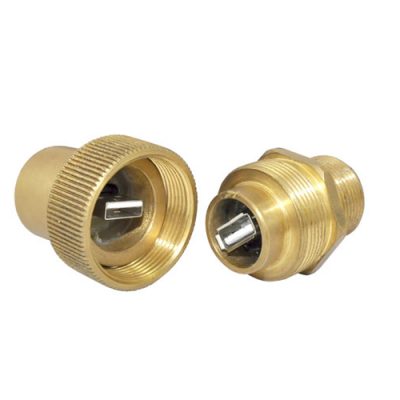

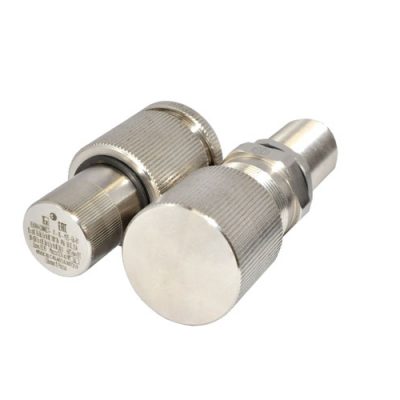

Взрывозащищенный USB накопитель состоит из корпуса, установленного внутри него флеш накопителя, гайки и заглушки. Накидная гайка, зафиксированная на корпусе, предназначена дли присоединения USB накопителя к USB кабелю. Гайка свободно вращается, но зафиксирована от перемещения вдоль оси корпуса стопорным кольцом. Заглушка с уплотнением служит для герметизации USB накопителя в условиях брызг, осадков и повышенной запыленности, когда он не подключен к USB кабелю. Уплотнение на корпусе обеспечивает необходимую степень IP при подключении USB накопителя к USB кабелю. Для обеспечения правильного соединения USB накопителя с USB кабелем, USB накопитель имеет углубление, в которое входит выступ USB кабеля.

Взрывозащищенный USB кабель состоит из штуцера, установленного внутри него разъема (розетка) удлинителя USB и заглушки. Штуцер имеет резьбовую часть для закрепления в оборудовании. Уплотнение на заглушке и уплотнительное кольцо на штуцере обеспечивают необходимую степень IP. Для возможности закрепления USB кабеля в оборудовании с тонкой стенкой (например в оболочках с взрывозащитой вида “е”) USB кабель комплектуется контргайкой. Для обеспечения правильного соединения USB кабеля с USB накопителем, USB кабель имеет длинный выступ, входящий в зацепление с углублением в USB накопителе.

Комплектность поставки

Взрывозащищенный USB кабель и взрывозащищенный USB накопитель комплектуются заглушкой при поставке отдельно или в комплекте.

ВЭЛАН-CONNECT-Х1-Х2-X3-X4-X5

ВЭЛАН-CONNECT – взрывозащищенный накопитель;

Х1 – материал корпуса накопителя:

• Для рудничного исполнения: Н – нержавеющая сталь, С – сталь с антикоррозионным покрытием;
• Для исполнения, кроме рудничного: Л – латунь, Н – нержавеющая сталь, С – сталь с антикоррозионным покрытием.

Х2 – индекс: 8, 16, 32, 64, 128 указывающий, что в комплект входит USB накопитель объемом памяти соответственно 8, 16, 32, 64 и 128ГБ. Для отдельного USB кабеля, без USB накопителя, индекс не указывается.

Х3 – индекс, указывающий, что в комплект входит USB кабель, с резьбой:

• М25 – метрическая резьба с шагом 1,5мм;
• G3/4 – цилиндрическая трубная резьба.

Х4 – индекс, указывающий маркировку взрывозащиты:

• Gb – для комплекта, состоящего из USB накопителя и USB кабеля с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80° Db;
• Mb – для комплекта, состоящего из USB накопителя и USB кабеля с маркировкой взрывозащиты РВ Ex d I Mb;
• Gb U – для дополнительного или отдельно поставляемого USB накопителя без USB кабеля с маркировкой взрывозащиты Ex d IIС Gb U, Ex tb IIIC Db U /дополнительного или отдельно поставляемого USB кабеля, без USB накопителя с маркировкой взрывозащиты Ex d IIС Gb U, Ex tb IIIC Db U;
• Mb U – для дополнительного или отдельно поставляемого USB накопителя без USB кабеля с маркировкой взрывозащиты Ex d I Mb U /дополнительного или отдельно поставляемого USB кабеля, без USB накопителя с маркировкой взрывозащиты Ex d I Mb U.

X5 – вид климатического исполнения и категория размещения по ГОСТ 15150: В1, У1, У5, УХЛ1, ОМ1.

Примеры записи формулировки заказа:

ВЭЛАН-CONNECT-Л-16-М25-Gb-В1, взрывозащищенный накопитель (комплект) с корпусом из латуни, с объемом памяти 16 Гбайт, с метрической резьбой М25х1,5, с маркировкой взрывозащиты 1Ex d IIС T6 Gb, Ex tb IIIC T80°С Db, климатического исполнения В1.

ВЭЛАН-CONNECT-Н-32-Gb U-В1, взрывозащищенный USB накопитель с корпусом из нержавеющей стали, с объемом памяти 32 Гбайт, без USB кабеля, с маркировкой взрывозащиты Ex d IIС Gb U, Ex tb IIIC Db U, климатического исполнения В1.

ВЭЛАН-CONNECT-C-G3/4-Mb U-У5, взрывозащищенный USB кабель с корпусом из стали, без USB накопителя, с трубной резьбой G3/4, с маркировкой взрывозащиты Ex d I Мb U, климатического исполнения У5.

Маркировка взрывозащиты комплекта:

• накопитель (комплект) – 1Ex d IIC T6 Gb, РВ Ex d I Mb, Ex tb IIIC T80°С Db
• USB (комплект) – Ex d I Mb U, Ex d IIC Gb U, Ex tb IIIC Db U
• USB накопитель – Ex d I Mb U, Ex d IIC Gb U, Ex tb IIIC Db U

Степень защиты от внешних воздействий: IP65/IP66/IP67

Материал корпуса: латунь, нержавеющая сталь и сталь с антикоррозийным покрытием

Температура окружающей среды:

• для исполнения УХЛ1, В1 – от – 60°С до + 55°С
• для исполнения У1 – от – 45°С до + 40°С
• для исполнения ОМ1 – от – 45°С до + 40°С
• для исполнения У5– от – 60°С до + 55 °С
• для спец.исполнения (для всех климатических исполнений) – от – 70°С до + 60°С

Вид климатического исполнения: В1, У1, У5, УХЛ1, ОМ1

Объем памяти, ГБ: 8, 16, 32, 64, 128

Электрические параметры:

• Номинальное входное напряжение: Ui=5В
• Номинальный входной ток: Ii=0,5А
• Входная емкость: Ci 50мкФ

Номер технических условий: ПИНЮ.423149.002ТУ
