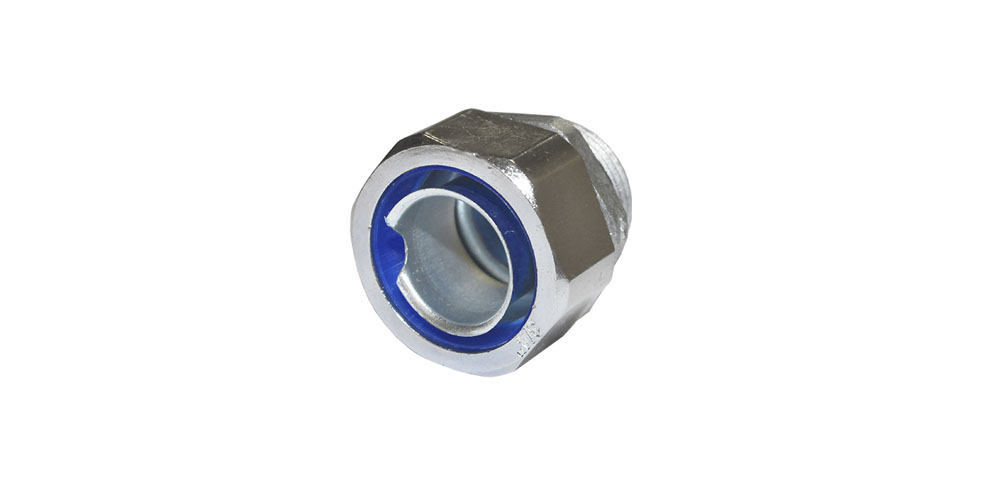

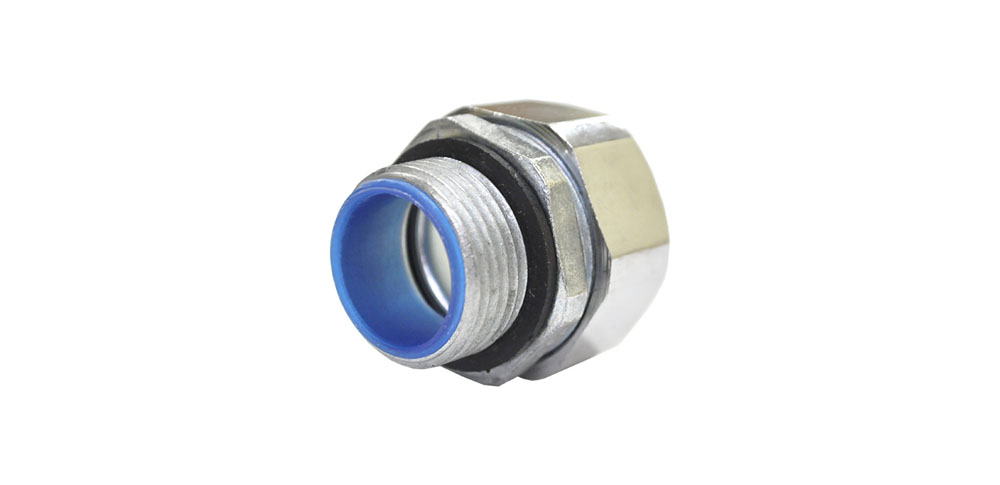

Муфта для металлорукава ВЭЛАН типа ММРн (с шестигранной гайкой)

Главная/Продукция Вэлан, Фитинги и муфты/Муфта для металлорукава ВЭЛАН типа ММРн (с шестигранной гайкой)

Назначение

Муфта предназначена для присоединения металлорукавов.

Особенности

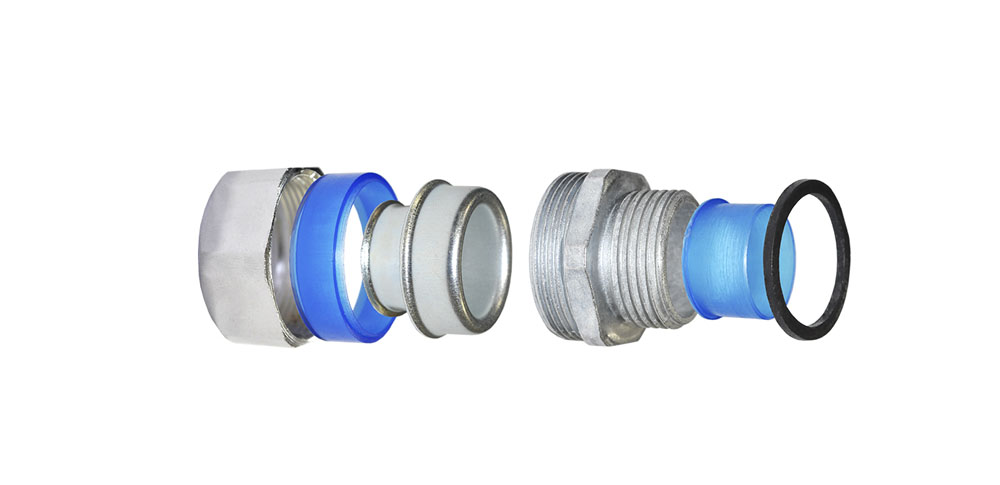

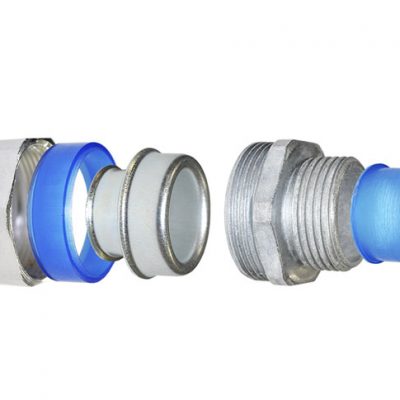

  • Для закрепления металлорукав накручивается на стакан с выступом.
  • Высота и винтовой подъём выступа соответствует шагу и внутреннему диаметру металлической ленты, из которой сделан металлорукав.
  • Стакан муфты обеспечивает электрический контакт с металлорукавом.
  • Уплотнение металлорукава выполняется с помощью уплотнительного кольца, прижимаемого накидной гайкой.

Конструкция

Наличие силиконовых уплотнений обеспечивает водонепроницаемость соединения. Все резьбовые части оцинкованы. Имеется возможность никелирования или хромирования поверхности. Большой диапазон размеров: 1/ 4 ” – 6″.

Возможность изготовления как с наружной (стандартное исполнение), так и с внутренней (спецзаказ) присоединительной резьбой (внутренняя резьба указывается буквой «в»).

Муфта вкручивается в трубный кабельный ввод. Резьба муфты должна соответствовать резьбе трубного кабельного ввода.

ММР х – Х1 – Х2

ММР – муфта для металлорукава

х – «н» или «в» – индекс, указывающий на наружную «н» или внутреннюю «в» резьбу

Х1 – обозначение условного прохода присоединяемого металлорукава

Х2 – обозначение резьбы муфты

Пример формулировки заказа

ММРн-20-G3/4″,

что соответствует обозначению муфты для присоединения металлорукава с условным проходом 20 и наружной резьбой G3/4.

Условный проход подсоединяемых металлорукавов: от 6 до 150

Резьба на муфте:

  • ММРн – наружная
  • ММРв – внутренняя

Диапазон резьбы на муфте:

  • метрическая – от М14х1,5 до М164х2
  • трубная цилиндрическая – от G1/4” до G6”
