Назначение
Взрывозащищенные модульные светильники предназначены для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.
Особенности
- Инновационная технология ac-hv позволяет отказаться от обычного драйвера, количество электронных компонентов сокращается на 90%, что повышает отказоустойчивость в разы.
- В 2,5 – 3 раза легче существующих аналогов.
- Имеет конструкцию из взаимозаменяемых облегчённых модулей мощностью 20, 30, 40, 50 и 60 Вт.
- Универсальность, легкость в эксплуатации.
- Каждый модуль работает независимо, нет необходимости демонтировать весь светильник в случае замены одного. Заменяется только требуемый модуль, что гарантирует полноценное и бесперебойное освещение объектов и территорий.
- Высокоэффективная оптическая система.
- Высокая прочность и виброустойчивость.
- Мгновенное включение даже при температуре -60°С.
Конструкция

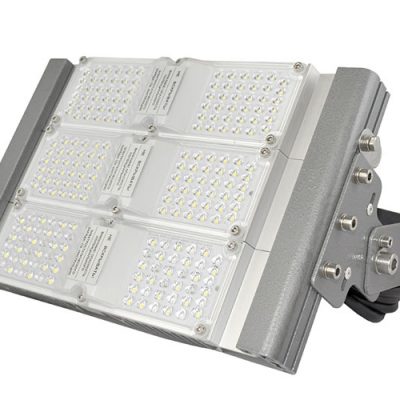

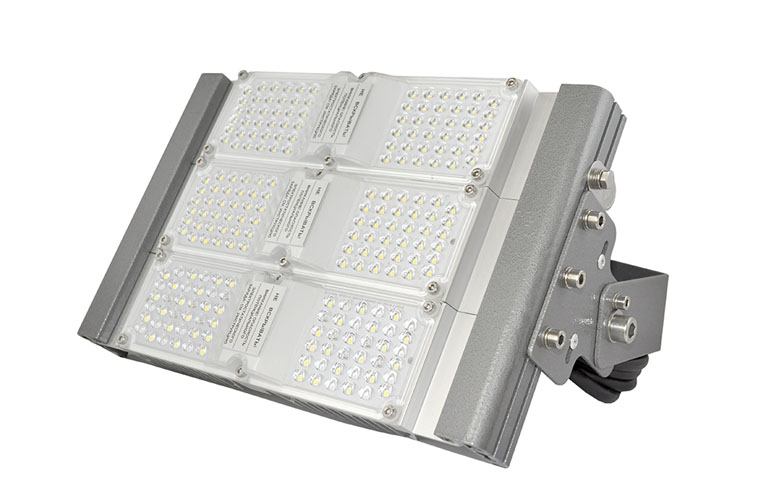

Светильник состоит из отдельных взрывозащищенных модулей, закрепленных на общей раме. Модули подсоединяются к взрывозащищенной клеммной распределительной коробке. Модуль состоит из радиатора, платы со светодиодами и защитного светопропускающего элемента из особо прочного поликарбоната с высокой светопропускающей способностью. Уплотнение из специального силикона сохраняет свою эластичность в любых климатических условиях. Силикон стоек как к высоким, так и к низким температурам (вплоть до -70°С). Крепление светильника может осуществляться на любую поверхность, подвешиваться на рым-болтах и крепиться на трубу с диаметром до 60 мм.
Источник света
- Сверхъяркие светодиоды.
Комплектность поставки
Светильник поставляется в комплекте со светодиодным источником света, выбранным типом крепления и клеммной коробкой с установленным кабельным вводом для небронированного кабеля с резьбой М20х1,5.
ВЭЛАН 36 – СД.Л. Х1 Х2 (Х3) – Х4 – Х5
ВЭЛАН 36 – светильник взрывозащищенный для промышленных предприятий
СД.Л. – тип применяемой лампы: светодиоды
Х1 – мощность светильника:
- 2 Ex nR IIC T6 Gc X, 1Ex s IIB T6 Gb X, 1Ex s IIC T6 Gb X – крепление С1 – от 20 до 960 Вт
- 1Ex d e mb IIC T5 Gb X – крепления С1, О, Р – от 20 до 360 Вт
Х2 – тип крепления:
- С1 – на скобе
- О – на опоре
- Р – на рым-болтах
Х3 – напряжение питания и тип тока: 230AC
Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1
Х5 – маркировка взрывозащиты:
- 2Ex nR IIC T6 Gc X,
- 1Ex s IIB T6 Gb X,
- 1Ex s IIC T6 Gb X,
- 1Ex d e mb IIC T5 Gb X
Пример формулировки заказа: Светильника со светодиодными лампами, суммарной мощностью 100 Вт, с креплением на скобе, климатического исполнения и категории размещения УХЛ1, видом взрывозащиты 1Ex s IIС T6 Gb X:
ВЭЛАН36-СД.Л.100C1(230АС)-УХЛ1-1Ex s IIC T6 Gb Х.
Примечание:
В зависимости от маркировки взрывозащиты возможны следующие исполнения светильников по мощности и типам крепления.
Маркировка взрывозащиты:
2Ex nR IIС T6 Gc X, Ex tc IIIC T80°C Dc X; 1Ex s IIB T6 Gb X, Ex tb IIIC T80°C Db Х; 1Ex s IIC T6 Gb X, Ex tb IIIC T95°C Db Х:
- от 20 до 960 Вт для крепления С1
- от 20 до 540 Вт для крепления О, Р
1Ex d e mb IIC T5 Gb X, Ex tb IIIC T95°C Db Х
- от 20 до 360 Вт для крепления С1, О, Р
Напряжение питания: 230В AC/DC ±10%
Мощность применяемых модулей: 20, 30, 40, 50, 60 Вт
Стандартная мощность модульного светильника:
2Ex nR IIС T6 Gc X, 1Ex s IIB T6 Gb X, 1Ex s IIC T6 Gb X:
- крепление С1 – от 20 до 960 Вт
- крепление О, Р – от 20 до 540 Вт
1Ex d e mb IIC T5 Gb X:
- крепления С1, О, Р- от 20 до 360 Вт
Температура свечения: 4500-5700К
Температура окружающей среды: от -60°C до +50°C
Цветовой индекс Ra: >80
Эффективность свечения: 120 Лм/Вт
Степень защиты от внешних воздействий:
- стандартное исполнение – IP65
- спец.исполнение – IP66 / IP67
Коэффициент мощности: cos φ˃0,95
КПД: >90%
Внешний диаметр кабеля, уплотняемый кабельным вводом, установленным по умолчанию:
- 2Ex nR IIС T6 Gc X; 1Ex s IIB T6 Gb X; 1Ex s IIC T6 Gb X – 7-12мм
- 1Ex d e mb IIC T5 Gb X – 7-14мм
Номер технических условий: ПИНЮ.676200.001 ТУ
