Назначение
Модули коммутации взрывозащищенные типа МКВ предназначены для распределения электрической энергии и защиты силовых и осветительных электрических сетей переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.
Особенности
Наличие возможности установки кабельных вводов не только на верхней и нижней стороне вводных коробок, но и на боковых сторонах, обеспечивает универсальность и удобство подключения МКВ.
Конструкция

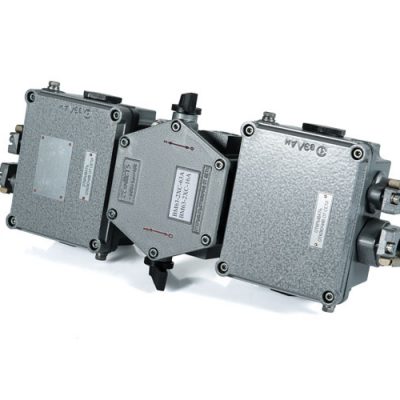

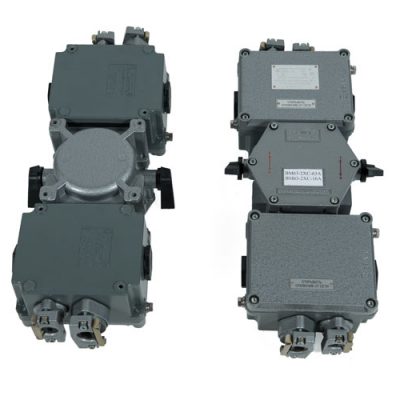

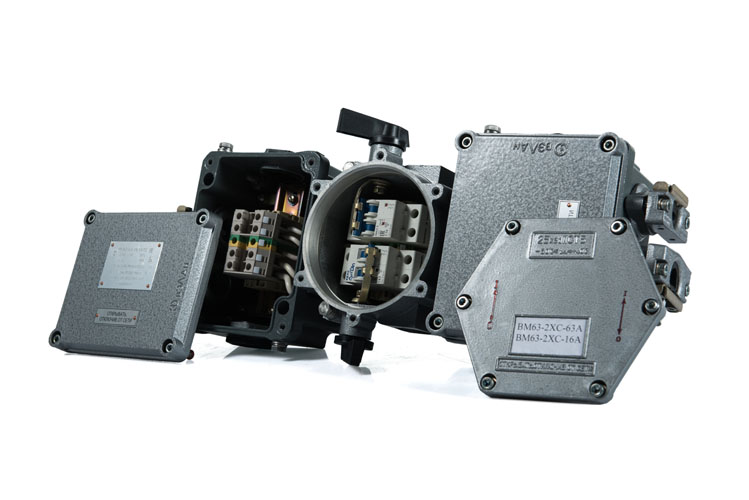

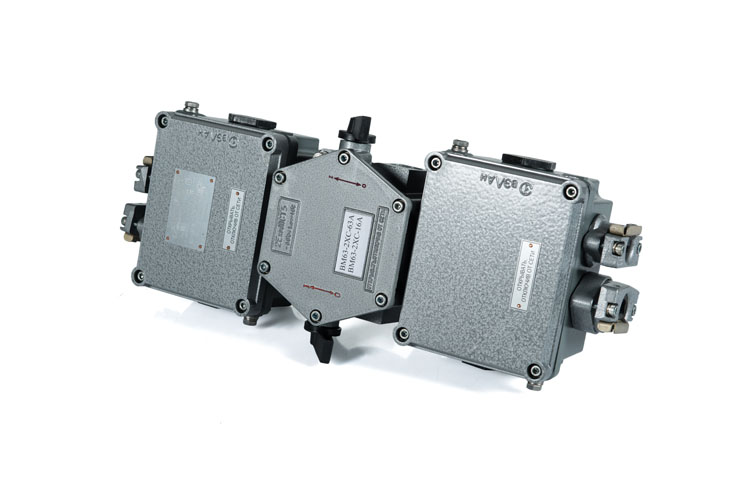

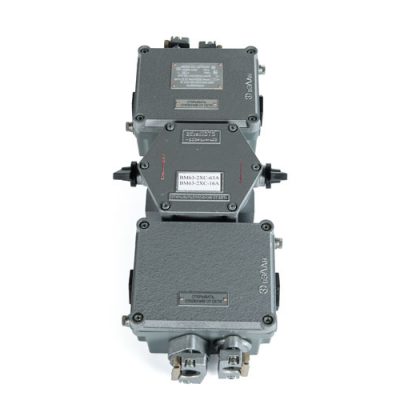

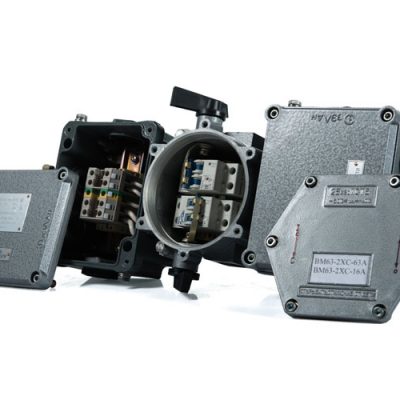

Модули взрывозащищенные состоят из отделения коммутации и отделения вводов- выводов. В отделении коммутации расположены автоматические выключатели, включение и отключение которых осуществляется рукояткой, расположенной с наружной стороны оболочки. Модули типа МКВ2, МКВ3, МКВ4 имеют вводную и выводную коробки, а МКВ1 одну коробку вводов и выводов. Кабельные вводы модулей обеспечивают ввод, уплотнение открыто прокладываемых кабелей круглой формы с пластмассовой и резиновой изоляцией в пластмассовых, резиновых или свинцовых оболочках, как с медными, так и с алюминиевыми многопроволочными и однопроволочными круглыми жилами. Модули типа МКВ допускают возможность подведения гибкого или бронированного кабеля диаметром от 10 мм до 22 мм для модулей на ток до 32 А, диаметром от 18 мм до 29 мм для модулей на ток до 63 А. Контактные зажимы модулей допускают присоединение кабеля сечением от 6 мм2 до 16 мм2.
Модули имеют:
- внутренние и наружные болты (зажимы) заземления и допускают присоединение двух медных или стальных проводников сечением до 6 мм2 каждый.
- нулевую рабочую (N) и нулевую защитную клеммы (РЕ), изолированные друг от друга и от заземленных частей модуля и рассчитанные на присоединение двух, оконцованных наконечниками, медных или стальных проводников сечением (6 – 16) мм2. Рабочее положение модулей на вертикальной плоскости, надписью «I» на корпусе модуля вверх и влево или вправо на 90 градусов.
Комплектность поставки
В комплект поставки входят:
- модуль, комплектованный согласно спецификации – 1 шт;
- пыльник – 2 шт;
- эксплуатационные документы по ГОСТ 2.601.
МКВХ1-Х2-Х3-УХЛ1
Х1:
- 1 – модуль коммутации взрывозащищенный с одним двухполюсным автоматическим выключателем с УЗО;
- 2 – с двумя двухполюсными автоматическими выключателями;
- 3 – с одним трехполюсным автоматическим выключателем;
- 4 – с одним четырехполюсным автоматическим выключателем.
Х2 – номинальный ток (для МКВ2 – номинальный ток первого автомата), А: 10, 13 (кроме МКВ1), 16, 20, 25, 32, 40, 50, 63.
Х3:
для МКВ1: номинальный отключающий дифференциальный ток, mA:
- 10 или 30 – для Iном=10,16А
- 30 – для Iном =20, 25, 32, 40, 50, 63А
для МКВ2: номинальный ток второго автомата, А:
- 10, 13, 16, 20, 25, 32, 40, 50, 63
УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150.
Пример записи формулировки заказа:
МКВ2-32-32 УХЛ1
Что соответствует: модуль взрывозащищенный МКВ с двумя двухполюсными автоматическими выключателями на номинальный ток 32А.
Маркировка взрывозащиты: 2Ex d е IIC T5 Gс
Номинальное напряжение: 400В
Номинальный ток: 63А
Климатическое исполнение и категория размещения: УХЛ1, УХЛ2
Температура окружающей среды: от – 60°С до + 40°С
Степень защиты от внешних воздействий: IP65
Масса, кг:
- МКВ1: 5,5кг.
- МКВ2, МКВ3, МКВ4: 8кг.
Номер технических условий: ПИНЮ.656517.001 ТУ
