Назначение
Взрывозащищённые магнитные выключатели типа ВЭЛАН-SENSOR-ВГ предназначены для применения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов и горючей пыли. Предназначены для систем управления электроприводами машин и механизмов, а так же систем сигнализации электрических цепей во взрывоопасных зонах на подвижных средствах наземного и морского транспорта в соответствии с маркировкой взрывозащиты.
Особенности
- размыкание\замыкание контактов приводится в действие бесконтактно;
- простота и надёжность;
- безотказность работы в тяжелых условиях эксплуатации;
- применение в системе искробезопасных цепей;
- возможность работы в химически агрессивных средах.
- возможность встраивания во взрывозащищенные оболочки.
Конструкция

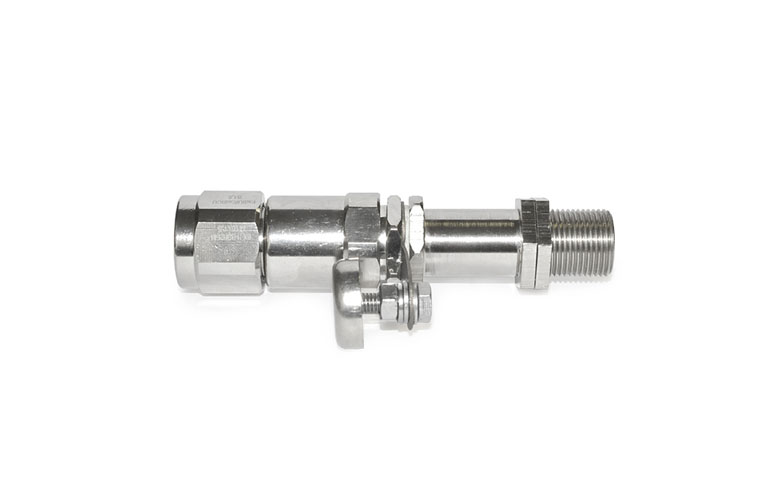

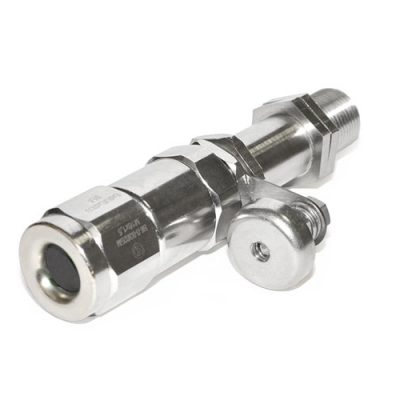

Выключатель имеет цилиндрическую форму и состоит из кабельного ввода и проставки с установленным магнитным датчиком (герконом). Изготавливается в двух исполнениях по материалу (латунь, нержавеющая сталь). Датчик может изготавливаться с различными типами кабельных вводов для небронированного, бронированного кабеля, трубной проводки, с присоединением металлорукава.
Типы креплений:
- со скобой (по умолчанию);
- посредством резьбового соединения М20х1,5 или М25х1,5.
Комплектность поставки
Магнитный выключатель поставляется в комплекте с магнитом и крепежным элементом. Дополнительно заказывается кабель.
ВЭЛАН-SENSOR-ВГ – Х1Х2Х3Х4-Х5-Х6-Х7 (Х8)
ВЭЛАН-SENSOR-ВГ – взрывозащищенный магнитный выключатель (геркон)
Х1 – исполнение по взрывозащите:
- 0 – 0 Ex ia IIC T6 Ga, Ex ia IIIC T80°C Da;
- 1 – 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db.
Х2 – присоединительная резьба:
- 1 – М20х1,5;
- 2 – М25х1,5.
Х3 – диаметр магнита:
- 1 – 20мм;
- 2 – 25мм.
Х4 – материал корпуса:
- Л – Латунь;
- Н – Нержавеющая сталь.
Х5 – тип кабельного ввода: 2, 2БМ, 2БТ, ММРн15.
Х6 – максимальное напряжение В: 60, 200
Х7 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.
Х8 – Дополнительные опции (указывается тип и длина кабеля, металлорукав и д.р.).
Пример формулировки заказа:
ВЭЛАН-SENSOR-ВГ-111Л-2БТ-200-УХЛ1.
Пример записи обозначения магнитного выключателя, рассчитанного на максимальное напряжение 200В, с маркировкой взрывозащиты 1 Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, с присоединительной резьбой М20х1,5 и кабельным вводом для трубной проводки типа 2БТ, диаметром магнита 20 мм, корпусом из латуни, климатического исполнения и категории размещения УХЛ1.
Маркировка взрывозащиты: 0 Ex ia IIC T6 Ga; 1 Ex d IIC T6 Gb; Ex ia IIIC T80°C Da; Ex tb IIIC T80°C Db.
Диапазон вводимых кабелей для габарита с присоединительной резьбой М20, мм:
- 3-9 без брони;
- 6-14 с броней.
Диапазон вводимых кабелей для габарита с присоединительной резьбой М25, мм:
- 4-14 без брони;
- 7-18 с броней.
Степень защиты от внешних воздействий: IP66, IP67
Температура окружающей среды: от -60°С до +55°С
Вид климатического исполнения: УХЛ1, В1, ОМ1
Номер технических условий: ПИНЮ. 423149.001 ТУ
