Назначение

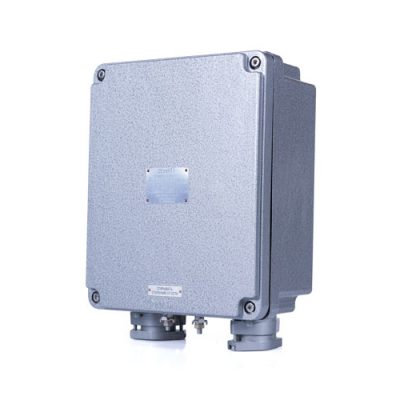

Коробка зажимов взрывозащищенная высоковольтная типа КЗВВ предназначена для коммутации силовых кабелей типа КПБП 3х10 и КПБП 3х16 и прочих, питающих высоковольтное оборудование.
Особенности
- Возможность подключения кабелей с напряжением до 10000 В и номинальным током до 400А.
- Изготовление из цинкового сплава, алюминиевого сплава, из нержавеющей и конструкционной стали, пластика, в зависимости от необходимой маркировки взрывозащиты и номинального напряжения.
- Возможна установка коробки на вертикальной стойке (трубе) при использовании хомутов с установкой их на задней стенке коробки.
Конструкция

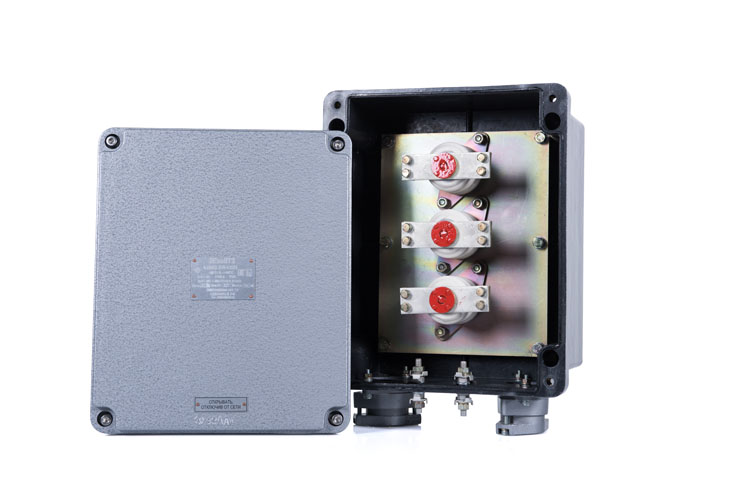

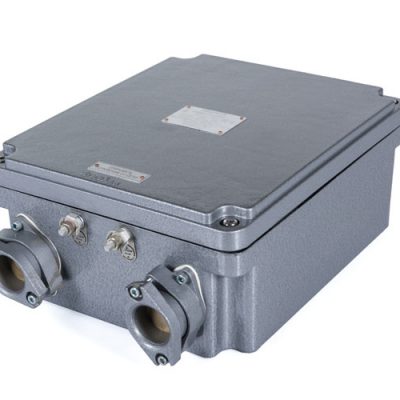

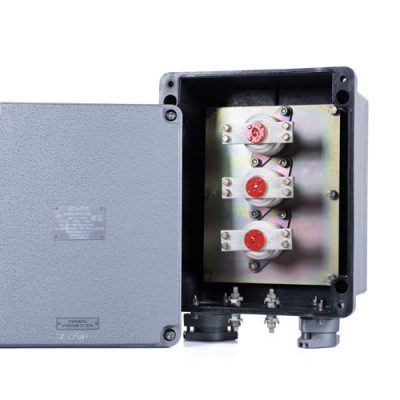

Изделие состоит из корпуса, трех фарфоровых опорных изоляторов с контактными зажимами для подсоединения жил кабеля в наконечниках изоляторов, установленных на монтажной панели. На нижней стенке корпуса установлены кабельные вводы.
КЗВВ Х1 – Х2 – Х3 х Х4 (Х5) – Х6 – Х7
КЗВВ – коробка зажимов взрывозащищенная высоковольтная
Х1 – номинальное напряжение, на которое рассчитана коробка:
- 2.2 – для коробок на 2 200В
- 6 – для коробок на 6 000В
- 10 – для коробок на 10 000В
Х2 – материал оболочки:
- П – пластик (для маркировок взрывозащиты 1Ex е IIТ3 Gb). Максимальное напряжение до 2 200В.
- М – модифицированный алюминиевый сплав (для маркировок взрывозащиты 1Ex е II T3 Gb). Максимальное напряжение до 2 200В.
- А – модифицированный алюминиевый сплав (для маркировок взрывозащиты 1Ex d IIB T4 Gb). Максимальное напряжение до 6 000В.
- Ц – цинковый сплав (для маркировок взрывозащиты РВ Exd I Mb). Максимальное напряжение до 6 000В.
- Н – нержавеющая сталь (для маркировок взрывозащиты 1Ex е II T3 Gb, РП Ex e I Mc (только для коробок на 2 200В), 1Ex d II T4 Gb, РВ Ex d I Mb(только для коробок на 2 200В и 6000В) 1Ex e II T4 Gb, РП Ex e I Mc). Максимальное напряжение до 10 000В.
- С – сталь с антикоррозионным покрытием (для маркировок взрывозащиты 1Ex е II Т3 Gb, РП Ex e I Mc (только для коробок на 2 200В), 1Ex d II T4 Gb, РВ Ex d I Mb (только для коробок на 2 200В и 6000В), 1Ex e II T4 Gb, РП Ex e I Mc). Максимальное напряжение до 10 000В.
Х3 – тип кабельных вводов
Х4 – количество кабельных вводов
Х5 – сторона установки кабельных вводов (А, В, С, D)
Х6 – маркировка взрывозащиты: 1Ex е II T3 Gb, 1Ex е II T4 Gb, РП Ex e I Mc, 1Ex d II T4 Gb, РВ Ex d I Mb.
Х7 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; УХЛ1; Т1; ОМ1.
Примечание:
1. При заказе коробка может иметь установочные хомуты, салазки или подвесы в заказе после обозначения исполнения коробки вносится запись «спец. заказ».
2. Коробки КЗВВ2.2-М и КЗВВ2.2-П комплектуются двумя кабельными вводами ВК40 по стороне «D» для ввода силовых кабелей типа КПБП 3х10 и КПБП 3х16. При заказе этих изделий стандартной комплектации вводы не указываются.
Пример формулировки заказа:
КЗВВ6-Н-(Н-1-М40)х1(В)-(Н-1-М40)х1(D)-1Ex е ll T4 Gb-УХЛ1 на базе оболочки ОЭАН-ВЭЛ-11.3
Что соответствует: коробка, изготовленная из нержавеющей стали, на номинальное напряжение 6000В, с двумя кабельными вводами ВК-Н-ВЭЛ 1-М40, расположенными по сторонам В и D с маркировкой взрывозащиты 1Ex е ll T4 Gb, климатического исполнения и категории размещения УХЛ1.
Маркировка взрывозащиты:
- 1Ex е II T3 Gb, 1Ex e IIВ T4 Gb, РП Ex e I Mc, РВ Ex d I Mb, Ex tb IIIC T85°C…T200°C – только для коробок до 2 200В
- 1Ex e II T4 Gb, 1Ex d IIB T4 Gb, РП Ex e I Mc, РВ Ex d I Mb, Ex tb IIIC T85°C…T200°C
Степень защиты от внешних воздействий: IР66
Диаметр подводимых кабелей: от 22 до 112 мм
Номинальное напряжение: 2 200, 6 000, 10 000 В
Номинальный ток:
- для коробок на 2 200В – 100А
- для всех остальных – 400А
Температура окружающей среды:
- для В1,5: от – 60 °С до + 50°С
- для ОМ1: от – 40 °С до + 45°С
- для УХЛ1: от – 60 °С до + 40°С
- для Т1: от – 10 °С до + 55°С
Номер технических условий: ПИНЮ.685564.001ТУ
