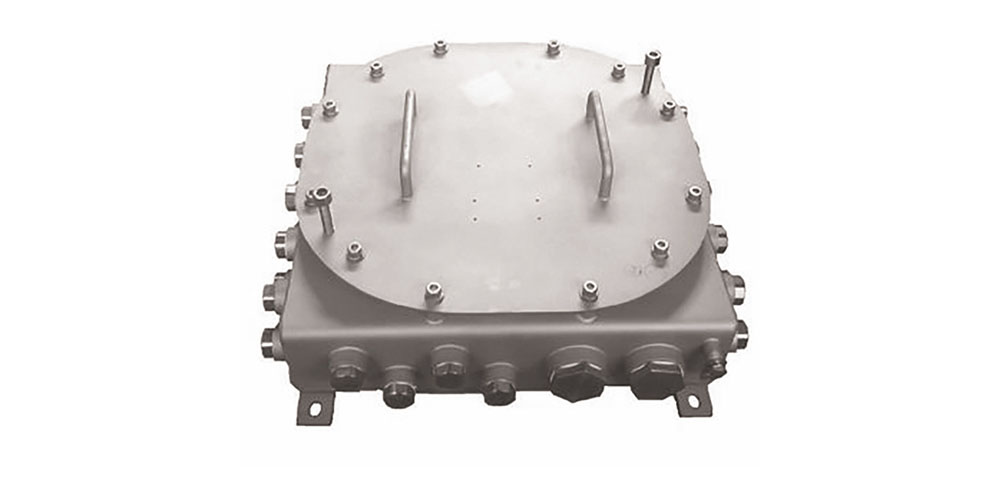

Коробки зажимов ВЭЛАН КЗВН(С)-ВЭЛ-IIC

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗВН(С)-ВЭЛ-IIC

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

  • Возможность установки зажимов на различные токи.
  • Материал коробки может быть выбран согласно нужд клиента и потребностей: нержавеющая с таль или с таль с антикоррозийным покрытием.
  • 6 габаритов коробок зажимов.
  • Коробки зажимов типа КЗВН-ВЭЛ могут быть изготовлены в высокотемпературном исполнении с рабочей температурой от -60°С до +200°С. Для них применяются керамические клеммы.
  • Для взрывозащиты РВ Ex d I Mb разрешается установка на боковые стенки Ex-компонентов только с маркировкой взрывозащиты «d» I группы (РВ Ex d I Mb).

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. На боковых стенках расположена кабельные вводы . Внутри коробки на монтажной панели расположены клеммные зажимы. Конструкция коробок зажимов предусматривает наличие внешних и внутренних болтов заземления.

КЗВХ1-ВЭЛ Х2 – ХЗ/Х4 П – Х5 (Х5.1)/Х5.2 – Х6 Х7 (Х8) – Х9 – Х10

КЗВХ1-ВЭЛ – коробка зажимов взрывобезопасная

Х1 – материал коробки

  • Н – нержавеющая сталь
  • С – сталь с антикоррозийным покрытием

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5, 6

Х3 – номинальный ток зажимов

Х4 – количество зажимов

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается

Х5 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается

Х5.1 – индекс, указывающий:

  • для клемм заземления, при наличии нескольких различных по площади сечения жил – номинальный ток силовых зажимов такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывается
  • для шин заземления – количество винтовых зажимов на шине (8 или 14)

Х5.2 – индекс, указывающий:

  • для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается.
  • для шин заземления – количество шин и, при необходимости, сторона установки

Х6 – тип кабельного ввода или заглушки, или дренажного устройства

Х7 – количество кабельных вводов или заглушек, или дренажного устройства

Х8 – сторона установки кабельных вводов или заглушки, или дренажного устройства (A, B, C, D)

Х9 – маркировка взрывозащиты:

  • РВ Ex d I Mb, 1Ex d IIС T6 (T5/Т4/Т3) Gb

Х10 –вид климатического исполнения и категория размещения по ГОСТ 15150: В1,5 или ОМ1. Для высокотемпературных коробок индекс не указывается.

Пример формулировки заказа:

Пример записи обозначения коробки зажимов взрывобезопасной с маркировкой взрывозащиты 1Ex d IIС T6 Gb на 13 винтовых зажимов на номинальный ток 32 А, 3 кабельных вводах М20х1,5 на стороне «А» и 1 кабельный ввод М25х1,5 на стороне «D» климатического исполнения В, категории размещения 1,5:

Для внутреннего рынка: “КЗВН-ВЭЛ3-32/13-(Н-2БМ-М20)х3(А)-(Н-2БМ-М25)х1(D)-1Ex d IIC T6 Gb-В1,5”

Для экспорта: “КЗВН-ВЭЛ3-32/13-(Н-2БМ-М20)х3(А)-(Н-2БМ-М25)х1(D)-1Ex d IIC T6 Gb-В1,5-Экспорт”

Маркировка взрывозащиты: РВ Ex d I Mb, 1Еx d IIC T6(Т5/Т4/Т3) Gb, Ex tb IIIC T 85°С(T100°С/T135°С/T200°С) Db

Номинальное напряжение: до 1000 В

Степень защиты от внешних воздействий: IР66

Температура окружающей среды:

  • для В1,5: от – 60°С до + 50°С
  • ОМ1: от – 40°С до + 45°С
  • высокотемпературные: от – 60°С до + 200°С

Климатическое исполнение: В1,5; ОМ1

Номер технических условий: ПИНЮ. 685564.002ТУ
