Коробки зажимов ВЭЛАН КЗВН-ВЭЛ, КЗВС-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

• Возможность установки зажимов на различные токи.
• Материал коробки может быть выбран согласно нужд клиента и потребностей: нержавеющая с таль или с таль с антикоррозийным покрытием.
• 8 габаритов коробок зажимов.
• Коробки зажимов типа КЗВ-ВЭЛ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
• Коробки зажимов типа КЗВН-ВЭЛ могут быть изготовлены в высокотемпературном исполнении с рабочей температурой от-60°С до +200°С. Для них применяются керамические клеммы.
• Для взрывозащиты РВ Ex d I Mb разрешается установка на боковые стенки Ex-компонентов только с маркировкой взрывозащиты «d» I группы (РВ Ex d I Mb).

Конструкция

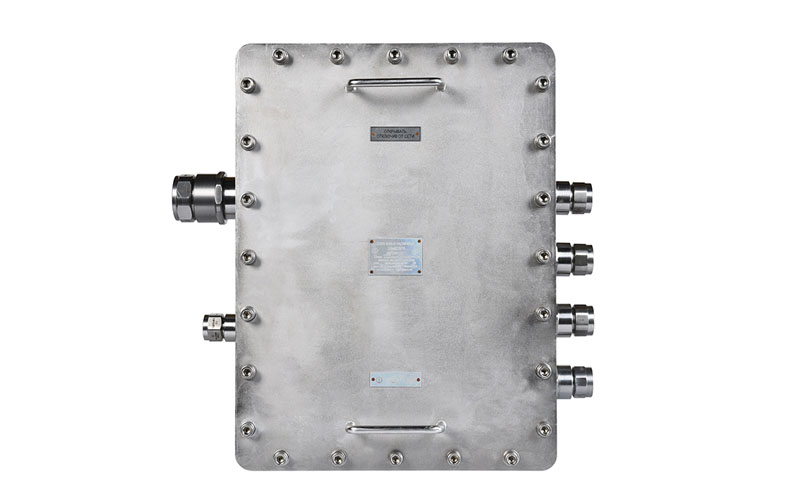

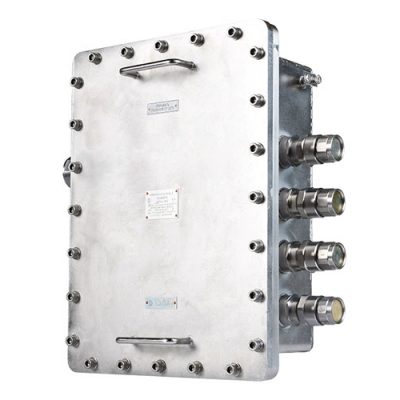

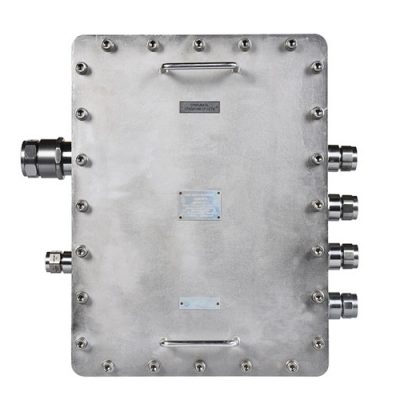

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN – рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

КЗВХ1-ВЭЛ Х2 – Х3/Х4 П – Х5 (Х5.1)/Х5.2 – Х6 Х7 (Х8) – Х9 – Х10

КЗВХ1-ВЭЛ – коробка зажимов взрывобезопасная

Х1 – материал коробки:

• Н – нержавеющая сталь
• С – сталь с антикоррозийным покрытием

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5, 6, 7, 13

Х3 – номинальный ток зажимов (для искробезопасных коробок ток не указывается)

Х4 – количество зажимов

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается

Х5 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс – «РЕ», в случае необходимости установки шин заземления, указывается индекс «шина РЕ» для неизолированной, «изол. шина РЕ» для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается

Х5.1 – индекс, указывающий:

• для клемм заземления, при наличии нескольких различных по площади сечений жил – номинальный ток силовых зажимов такого же сечения. Если клеммы заземления по сечению такие же, как и силовые зажимы, индекс не указывается
• для шин заземления – количество винтовых зажимов на шине (8 или 14)

Х5.2 – индекс, указывающий:

• для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается.
• для шин заземления – количество шин и, при необходимости, сторона установки;

Х6 – тип кабельного ввода или заглушки, или дренажного устройства

Х7 – количество кабельных вводов или заглушек или дренажного устройства

Х8 – сторона установки кабельного ввода или заглушки, или дренажного устройства (А, В, С, D)

Х9 – маркировка взрывозащиты:

• РВ Ex d I Mb, 1Ex d IIB T6(T5/Т4/Т3) Gb, РВ Ex d ia I Mb/1Ex d ia IIB T6(T5/Т4/Т3) Gb

Х10 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5 или ОМ1. Для высокотемпературных коробок индекс не указывается.

Пример формулировки заказа:

Пример записи обозначения коробки зажимов взрывобезопасной с маркировкой взрывозащиты 1Ex d IIВ T6 Gb на 10 винтовых зажимов на номинальный ток 24 А, 2 кабельных ввода М20х1,5 на стороне «А» и 1 кабельный ввод М25х1,5 на стороне «В» климатического исполнения В, категории размещения 1,5:

Для внутреннего рынка: «КЗВН-ВЭЛ1-24/10-(Н-2БМ-М20)х2(А)-(Н-2БМ-М25)х1(В)-1Ex d IIВ T6 Gb-В1,5»

Для экспорта: «КЗВН-ВЭЛ1-24/10-(Н-2БМ-М20)х2(А)-(Н-2БМ-М25)х1(В)-1Ex d IIВ T6 Gb-В1,5-Экспорт»

Маркировка взрывозащиты: РВ Ex d I Mb, 1Ex d IIB T6(T5/Т4/Т3) Gb, РВ Ex d ia I Mb/1Ex d ia IIB T6(T5/Т4/Т3) Gb , Ex tb IIIC T85°С(T100°С/T135°С/T200°С) Db

Степень защиты от внешних воздействий: IР66

Номинальное напряжение: до 1000 В

Номинальное напряжение искробезопасных цепей: 60 В

Номинальный ток искробезопасных цепей: 10 А

Температура окружающей среды:

• для В1,5 от – 60 °С до + 50°С
• для ОМ1 от – 40 °С до + 45°С
• высокотемпературные от – 60 °С до + 200°С

Климатическое исполнение и категория размещения: В1,5; ОМ1

Номер технических условий: ПИНЮ.685564.002ТУ
