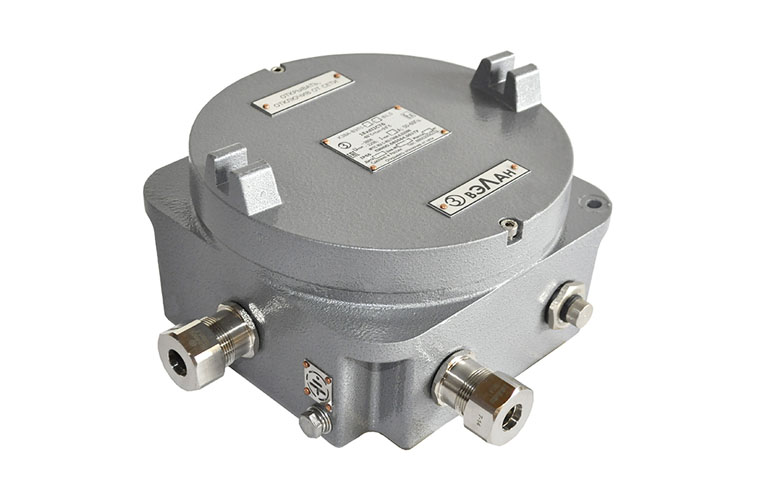

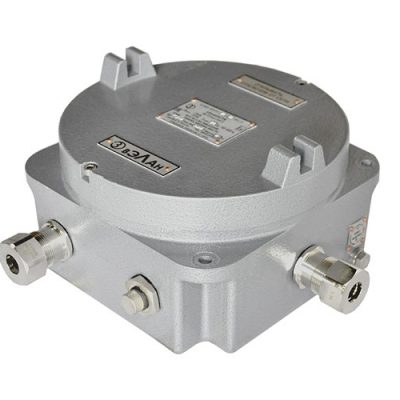

Коробки зажимов ВЭЛАН КЗВЦ-ВЭЛ-IIС

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗВЦ-ВЭЛ-IIС

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, в рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

  • 8 габаритов корпуса.
  • Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
  • Возможность подведения кабеля диаметром от 5 до 112 мм.

Конструкция

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью резьбового соединения. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN – рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

КЗВХ1-ВЭЛХ2-Х3/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8)-Х9-В1,5

КЗВ-ВЭЛ – коробка зажимов взрывозащищенная.

Х1 – материал коробки зажимов:

Ц – ЦАМ.

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6.1, 6.2.

Х3 – номинальный ток зажимов

Х4 – количество зажимов.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

Х5 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной , “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х5.1 – индекс, указывающий:

  • для клемм заземления при наличии нескольких, различных по площади сечения жил – номинальный ток силовых зажимов такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывается;
  • для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х5.2 – индекс, указывающий:

  • для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается;
  • для шин заземления – количество шин и, при необходимости, сторона установки.

Х6 – тип кабельного ввода или тип заглушки или дренажного устройства.

Х7 – количество кабельных вводов или заглушек или дренажного устройства.

Х8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х9 – маркировка взрывозащиты:

РВ Ex d I Mb с указанием индекса IIC в наименовании.

В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

КЗВЦ-ВЭЛ4-31/24П-(Л-2БМ-М32)х3(А)-(Л-2-М25)х2(В)-(Л-2БМ-М20)х4(С)-РВ Ех d I Mb-1,5-(IIС), что соответствует- коробка зажимов взрывозащищенная из ЦАМ четвертого типоразмера с 24 пружинными зажимами на ток 31 А, тремя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ-2БМ-М32-ЕхdG-В1,5, расположенными по стороне А, двумя кабельными вводами для небронированного кабеля ВК-Л-ВЭЛ-2-М25-ЕхdG-В1,5, расположенным по стороне В, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ-2БМ-М20-ЕхdG-В1,5, расположенными по стороне С, с маркировкой взрывозащиты РВ Ех d I Mb, группы IIС, климатического исполнения и категории размещения В 1,5.

Маркировка взрывозащиты: РВ Ex d I Mb, Ex tb IIIC T 85°С

Материал коробки: ЦАМ

Номинальное напряжение: до 1000 В

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • стандартное исполнение от -60°С до +50°С
  • спец.исполнение от -70°С до +50°С

Номер технических условий: ПИНЮ.685564.001ТУ
