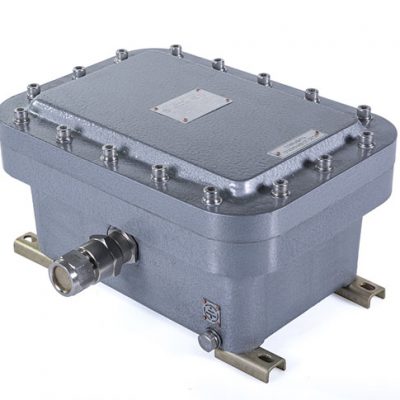

Коробки зажимов ВЭЛАН КЗВЦ-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, в рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

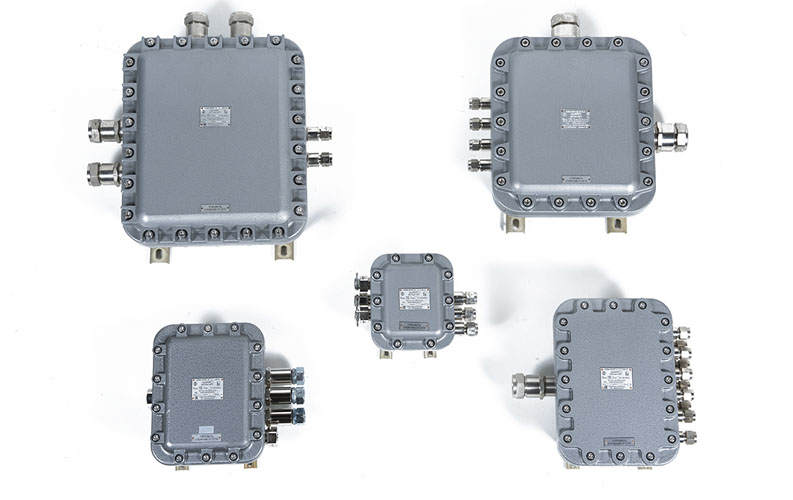

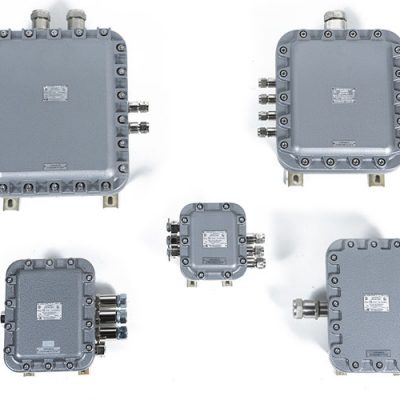

• 14 габаритов корпуса.
• Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
• Возможность подведения кабеля диаметром от 5 до 112 мм.
• Невыпадающий крепеж из нержавеющей стали.
• Для взрывозащиты РВ Ex d I Mb разрешается установка на боковые стенки Ех-компонентов только с маркировкой взрывозащиты “d” I группы (РВ Ex d I Mb).

Конструкция

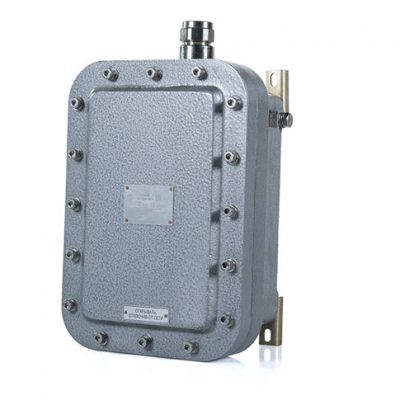

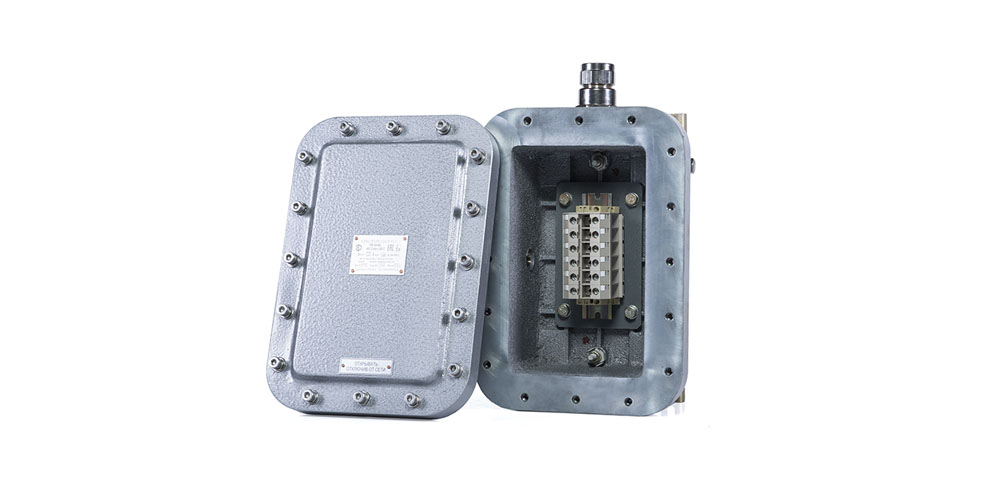

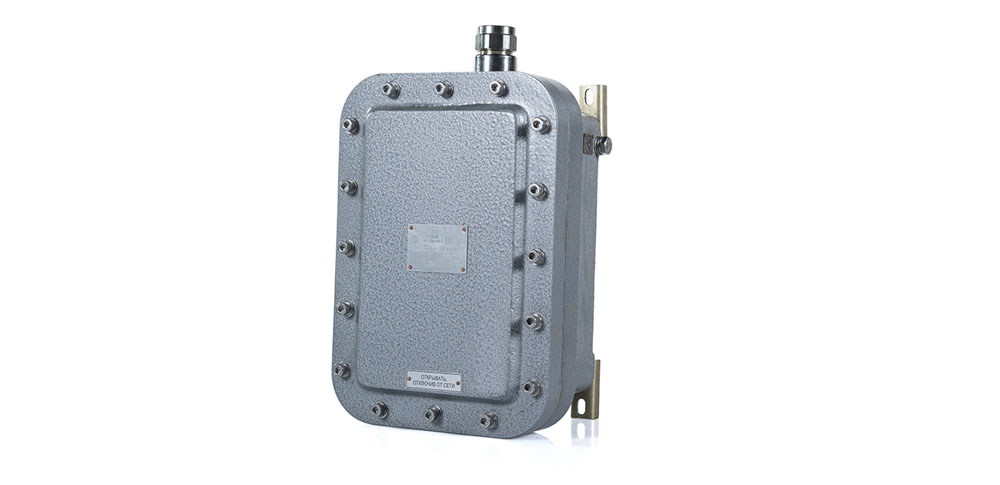

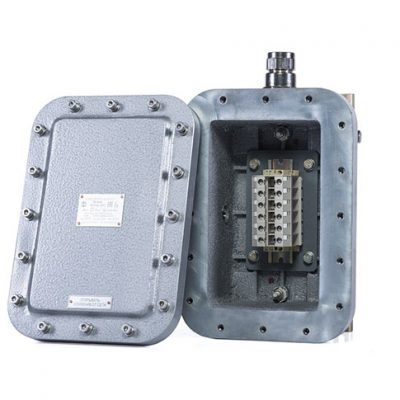

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью невыпадающего крепежа. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN – рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

КЗВХ1-ВЭЛХ2-Х3/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8)-Х9-В1,5

КЗВ-ВЭЛ – коробка зажимов взрывозащищенная.

Х1 – материал коробки зажимов: Ц-ЦАМ.

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13.

Х3 – номинальный ток зажимов.

Х4 – количество зажимов.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

Х5 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ” в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной , “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х5.1 – индекс, указывающий:

• для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток силовых зажимов, такого же сечения. Если клеммы заземления по сечению, такие же как и силовые зажимы, индекс не указывает­ся;
• для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х5.2 – индекс, указывающий:

• для клемм заземления -количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается;
• для шин заземления: количество шин и, при необходимости, сторона установки.

Х6 – тип кабельного ввода или тип заглушки или дренажного устройства.

Х7 – количество кабельных вводов или заглушек или дренажного устройства.

Х8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х9 – маркировка взрывозащиты:

РВ Ex d I Mb с указанием индекса (IIB) в наименовании.

В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

КЗВЦ-ВЭЛ4-31/24П-(Л-2БМ-М32)х3(А)-(Л-2-М25)х2(В)-(Л-2БМ-М20)х4(С)-РВ Ех d I Mb-В1,5-(IIB), что соответствует- коробка зажимов взрывозащищенная из цинкового сплава четвертого типоразмера, с 24 пружинными зажимами на ток 31 А, тремя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ-2БМ-М32-ЕхdG В1,5, расположенными по стороне А, двумя кабельными вводами для небронированного кабеля ВК-Л-ВЭЛ-2-М25-ЕхdG В1,5, расположенными по стороне В, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ-2БМ-М20-ЕхdG-В1,5, расположенными по стороне С, с маркировкой взрывозащиты РВ Ех d I Mb, группы IIВ, климатического исполнения и категории размещения В 1,5.

Маркировка взрывозащиты: РВ Ex d I Mb, Ex tb IIIC T85°С

Степень защиты от внешних воздействий: IP 66

Материал коробки: ЦАМ

Температура окружающей среды:

• стандартное исполнение от -60°С до +50°С;
• спец. исполнение от -70°С до +50°С.

Номинальное напряжение: до 1000 В

Номер технических условий: ПИНЮ.685564.001ТУ
