Коробки зажимов ВЭЛАН КЗВА-ВЭЛ-IIB

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗВА-ВЭЛ-IIB

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

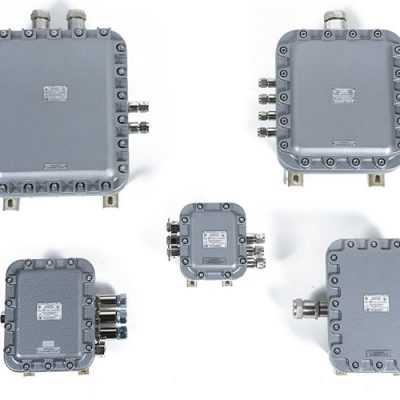

  • 16 габаритов корпуса.
  • Порошковая или молотковая окраска оболочек, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
  • Возможность подведения кабеля диаметром от 5 до 112 мм.
  • Невыпадающий крепеж из нержавеющей стали.
  • При указании маркировки взрывозащиты 1 Ex d IIC T6 (Т5/Т4/ T3) Gb X запрещается использовать коробку зажимов во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

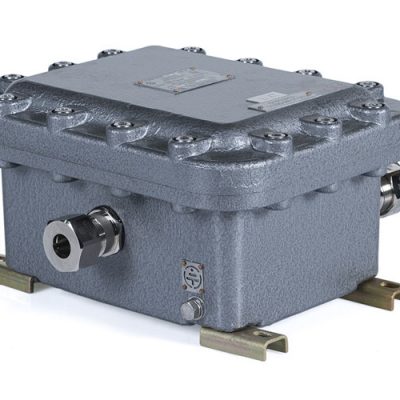

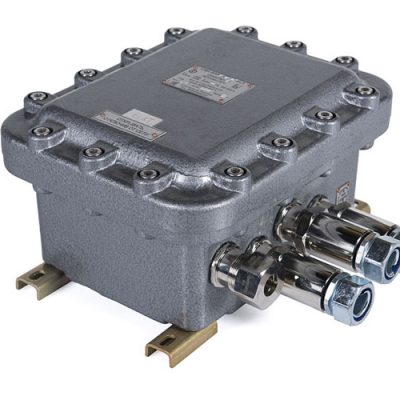

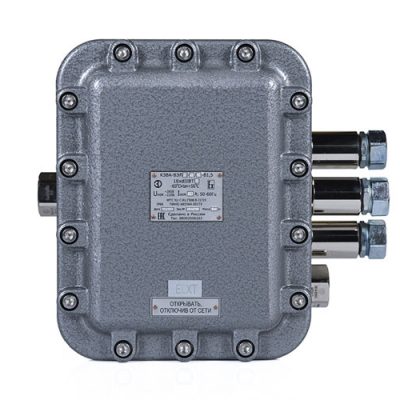

Коробка зажимов состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Крышка крепится к корпусу с помощью невыпадающего крепежа. Внутри оболочки установлена монтажная панель. На монтажную панель крепится DIN – рейка с зажимами. Зажимы могут быть установлены в несколько рядов. На боковых стенках оболочки устанавливаются кабельные вводы. Внутри и снаружи коробки расположены зажимы заземления.

КЗВХ1-ВЭЛХ2-Х3/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8)-Х9-Х10

КЗВ-ВЭЛ – коробка зажимов взрывозащищенная.

Х1 – материал коробки зажимов:

А -алюминиевый сплав.

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13, 14.1, 14.2.

Х3 – номинальный ток зажимов, для искробезопасных цепей не указывается.

Х4 – количество зажимов.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

Х5 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ” в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной , “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х5.1 – индекс, указывающий:

  • для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывает­ся;
  • для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х5.2 – индекс, указывающий:

  • для клемм заземления -количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается;
  • для шин заземления: количество шин и, при необходимости, сторона установки.

Х6 – тип кабельного ввода или тип заглушки или дренажного устройства;

Х7 – количество кабельных вводов или заглушек или дренажного устройства;

Х8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D);

Х9 – маркировка взрывозащиты:

  • 1Ex d IIB T6(T5/T4/T3) Gb, 1Ex d IIС T6(T5/T4/T3) Gb Х, 1Ex d [ia Ga] IIB T6(T5/T4/T3) Gb, 1Ex d [ia Ga] IIB T6(T5/T4/T3)+H2 Gb.

X10 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5 или ОМ1.

Пример формулировки заказа:

КЗВА-ВЭЛ4-31/24П-(Л-2БМ-М32)х3(А)-(Л-2-М25)х2(В)-(Л-2БМ-М20)х4(С)-1Ех d IIВ Т6 Gb-В1,5

Коробка зажимов взрывозащищенная из алюминия четвертого типоразмера с 24 пружинными зажимами на ток 31 А, тремя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БМ-М32-ExdG-В1,5, расположенными по стороне А, двумя кабельными вводами для небронированного кабеля ВК-Л-ВЭЛ-2-М25-ЕxdG-В1,5, расположенными по стороне В, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БМ-М20-ExdG-В1,5, расположенными по стороне С, с маркировкой взрывозащиты 1Ex d IIB T6 Gb климатического исполнения и категории размещения В1,5.

Маркировка взрывозащиты: 1Ex d IIB T6(T5/T4/T3) Gb, 1Ex d IIС T6(T5/T4/T3) Gb Х, 1Ex d [ia Ga] IIB T6(T5/T4/T3) Gb, 1Ex d [ia Ga] IIB T6(T5/T4/T3)+H2 Gb, Ex tb IIIC T85°С (T100°С/T135°С/ T200°С) Db.

Материал коробки: модифицированный алюминиевый сплав

Степень защиты от внешних воздействий: IP66

Номинальное напряжение:

  • силовых цепей до 1000В;
  • искробезопасных цепей до 60В.

Номинальный ток искробезопасных цепей: 10 А

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды:

  • для В1,5 от -60°С до +50°С;
  • для ОМ1 от -40°С до +45°С.

Климатическое исполнение: В1,5; ОМ1

Номер технических условий: ПИНЮ.685564.002ТУ
