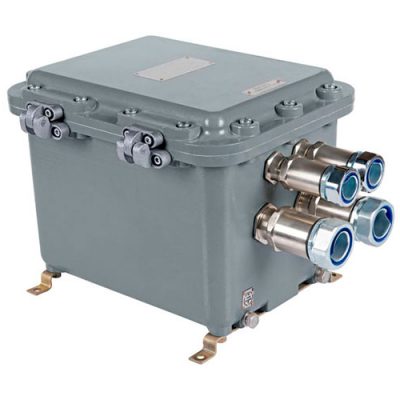

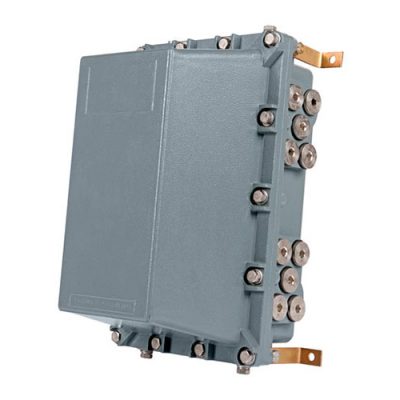

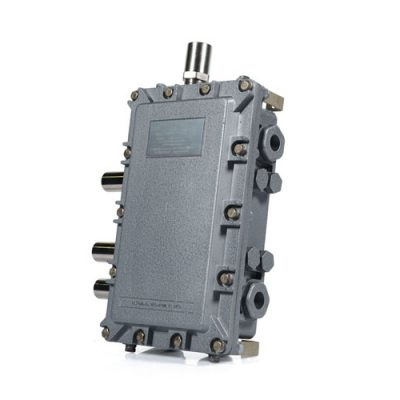

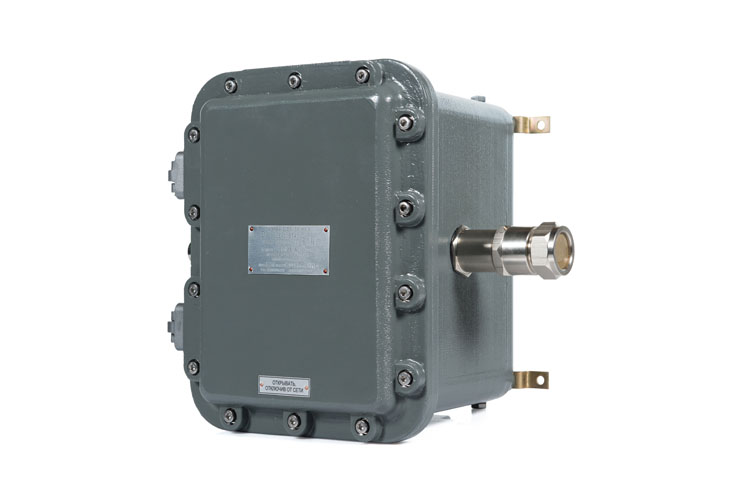

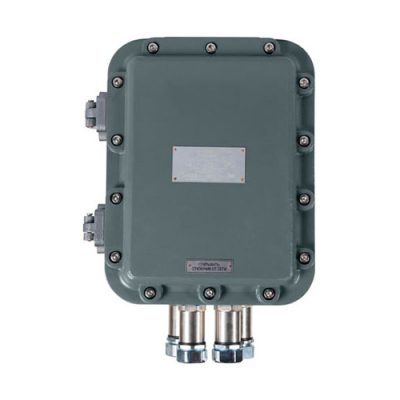

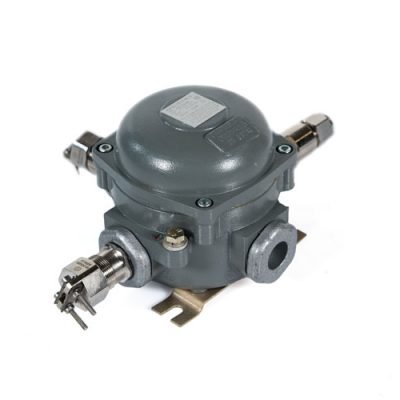

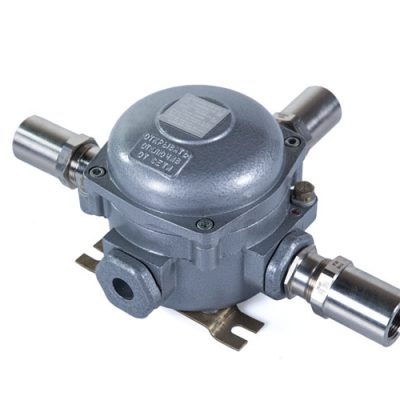

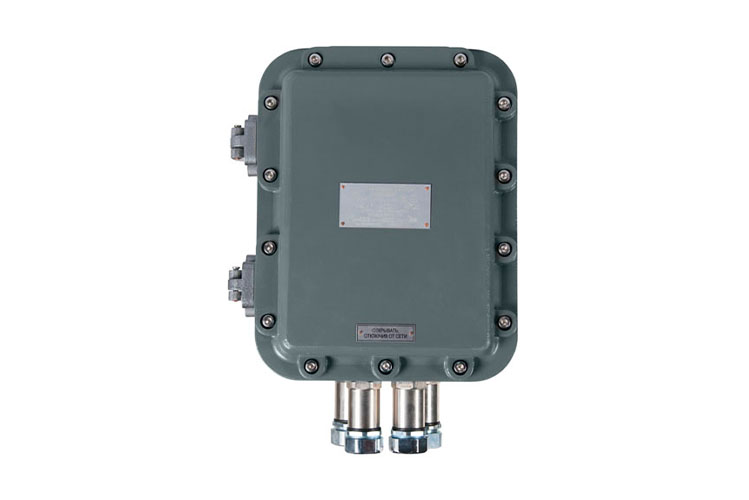

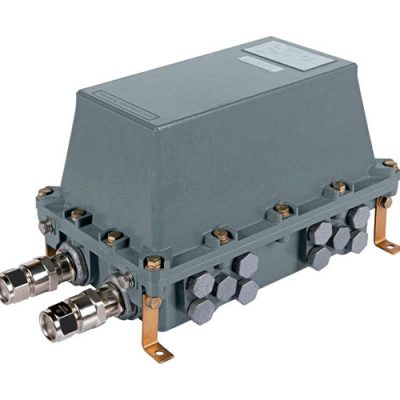

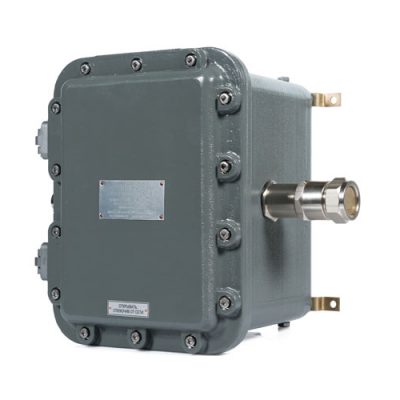

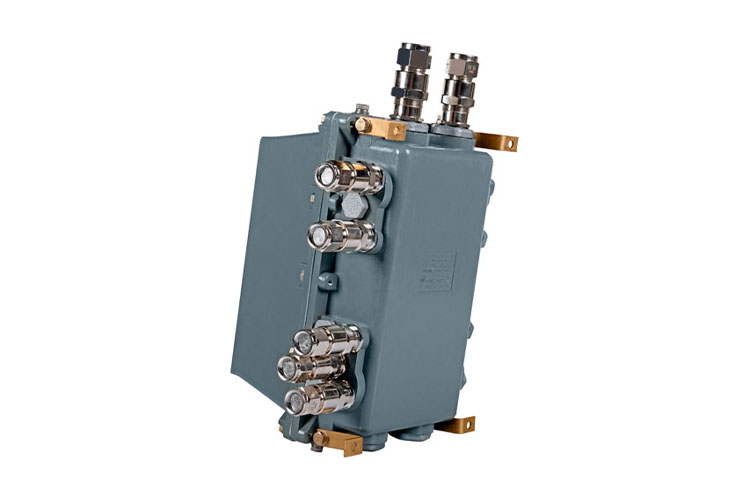

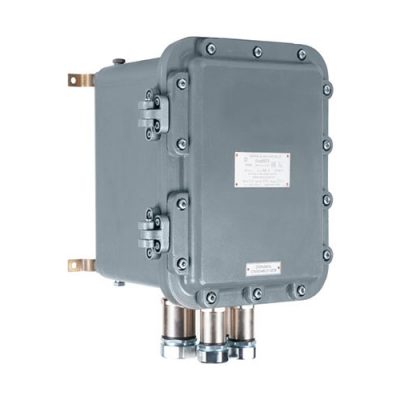

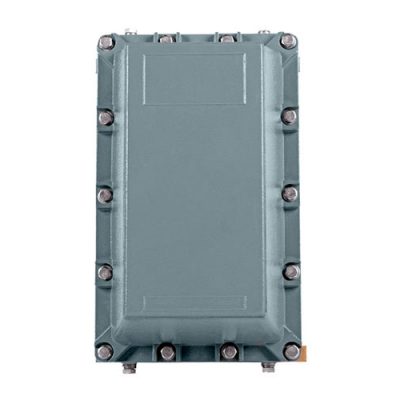

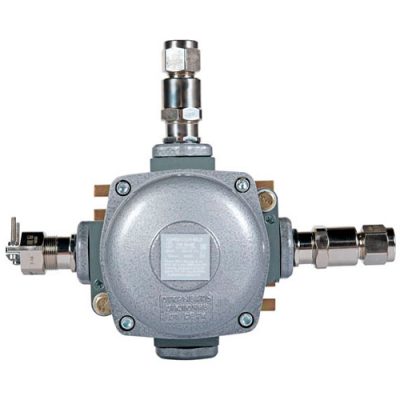

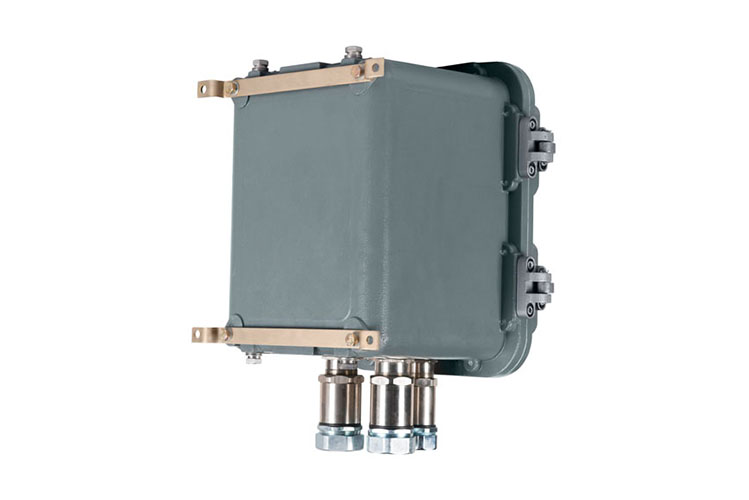

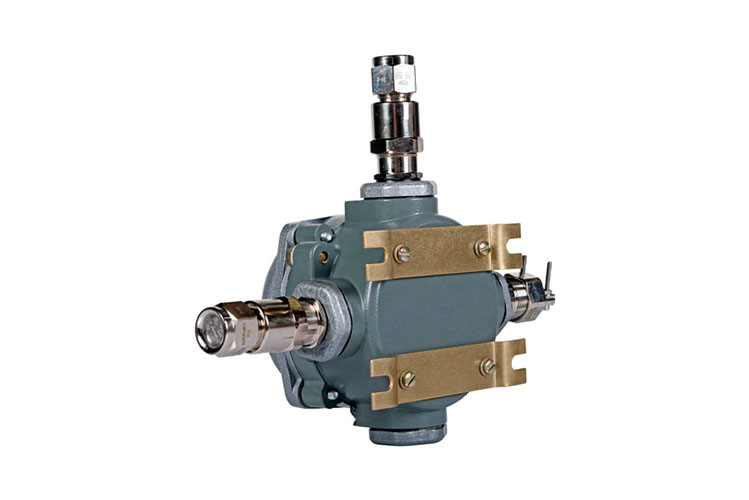

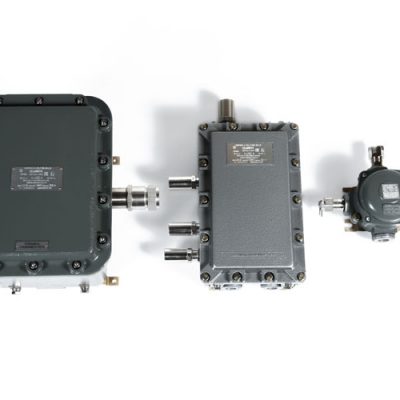

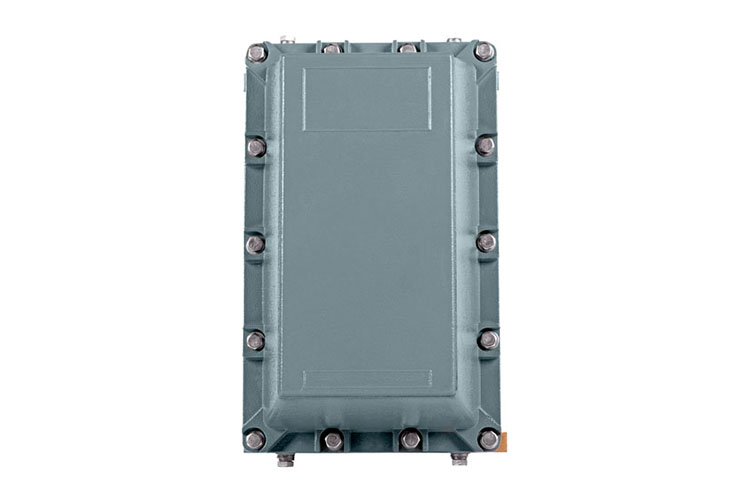

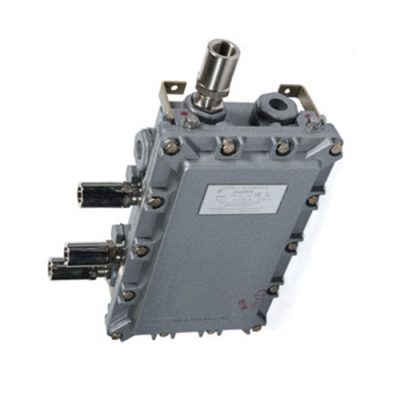

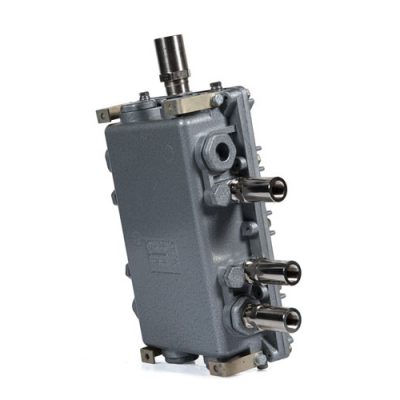

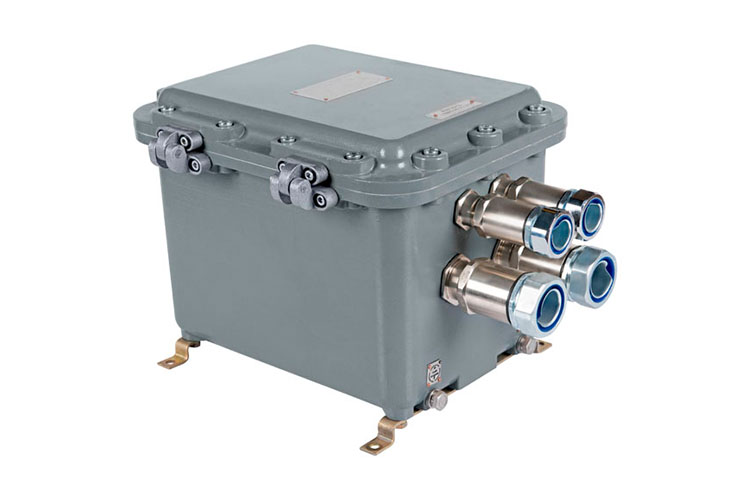

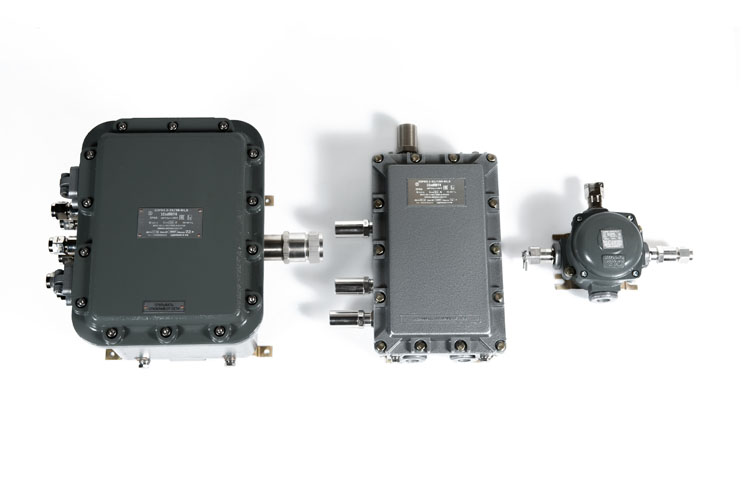

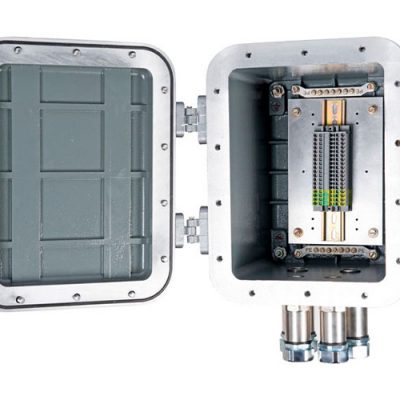

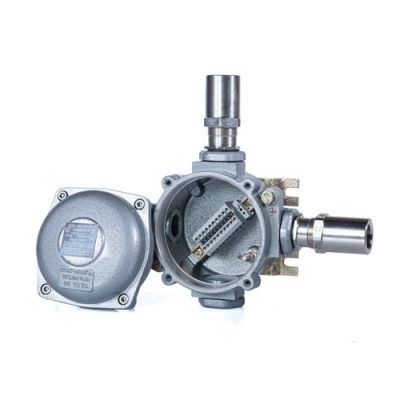

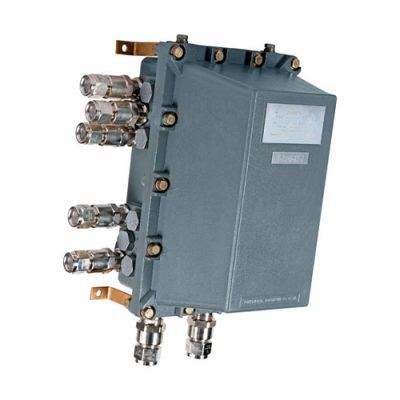

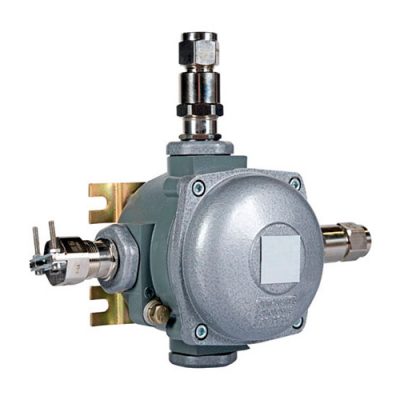

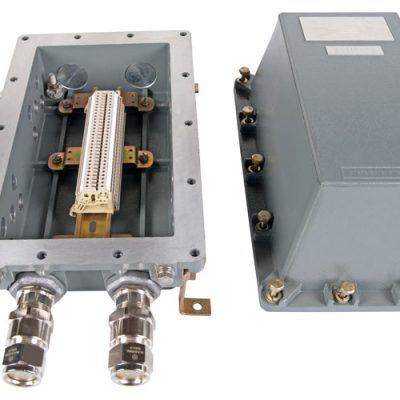

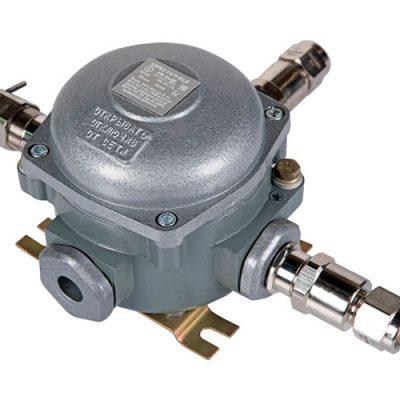

Коробки зажимов ВЭЛАН КЗВ, КЗРВ2, КЗРВ3.Х, КЗРВ4.Х

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗВ, КЗРВ2, КЗРВ3.Х, КЗРВ4.Х

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей, с оболочкой круглого сечения, с медными или алюминиевыми жилами, в цепях переменного и постоянного тока, электроустановок химической, газовой, нефтяной, угледобывающей и других отраслей промышленности.

Особенности

  • Большое число типоразмеров коробок позволяет выполнить оптимальный подбор оборудования.
  • Использование винтовых и пружинных клемм, кабельных вводов различных типов, дренажных устройств, заглушок, колец заземления и другого оборудования позволяет обеспечить любую требуемую заказчику конфигурацию коробки.
  • Внешние кронштейны обеспечивают удобство монтажа.
  • При указании маркировки взрывозащиты 1Ex d IIC T6(Т5/Т4/ T3) Gb X запрещается использовать коробку зажимов во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

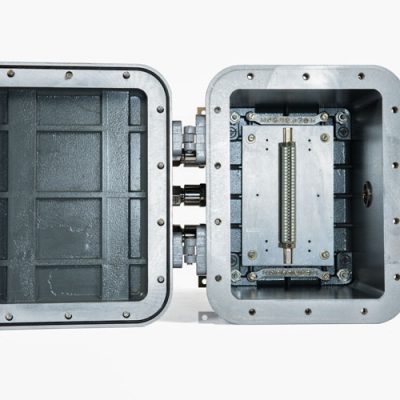

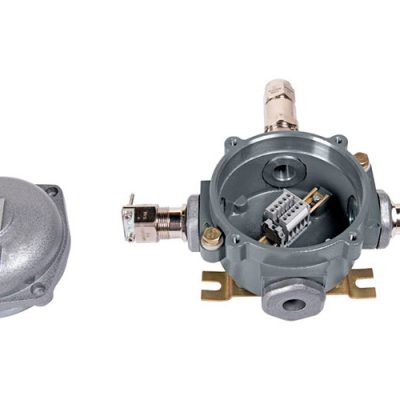

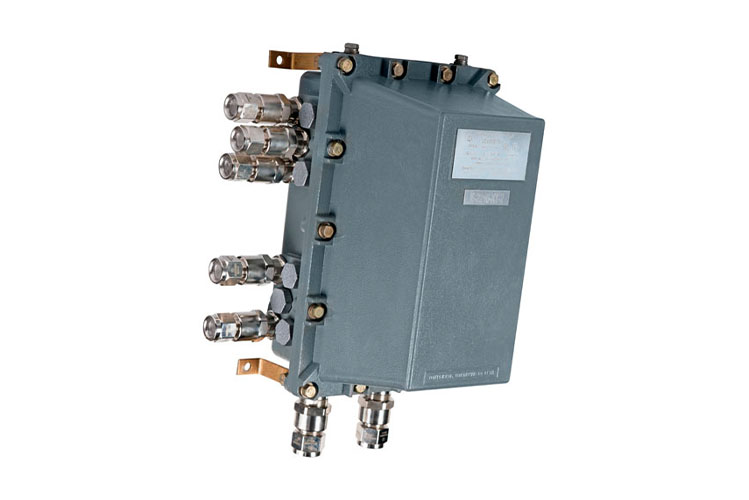

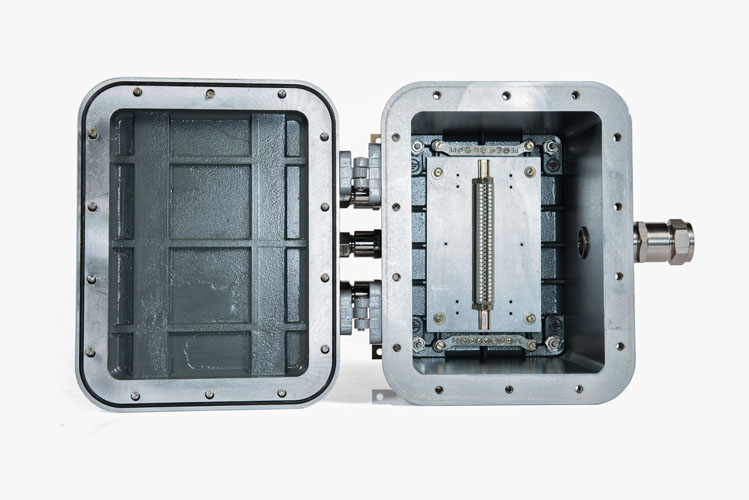

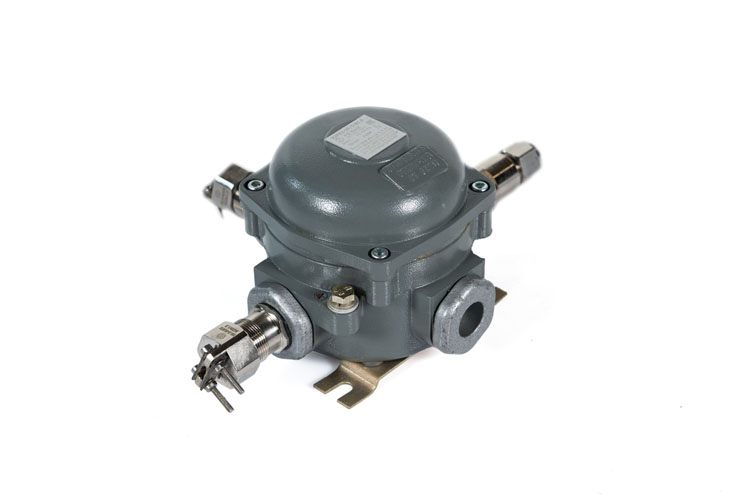

Коробка состоит из корпуса и крышки. На боковых стенках корпуса расположены кабельные ввода. Внутри коробки на монтажной панели расположены клеммные зажимы. Крепеж крышки к корпусу из нержавеющей стали в виде винтов с внутренним шестигранником или болтов. Конструкция коробок зажимов предусматривает наличие внешних и внутренних болтов заземления. Для крепления коробки используются скобы крепления.

КЗХ1Х2-Х3/Х4П-(Х5/Х6)-Х7(Х7.1)/Х7.2-ХnхХm(Х8)-Х9-Х10

КЗ – коробка зажимов.

Х1 – исполнение коробки:

  • В – взрывозащищенная с уровнем взрывозащиты «взрывобезопасное электрооборудование».
  • РВ – рудничная взрывозащищенная с уровнем взрывозащиты «взрывобезопасное электрооборудование».

Х2 – типоразмер оболочки: 2, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2 (Для коробок типа КЗВ не указывается).

Х3 – номинальный ток зажимов.

Х4 – количество зажимов на указанный номинальный ток.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.

Х5 / Х6 – номинальный ток и количество применяемых вспомогательных зажимов и индекс «П» при применении пружинных зажимов.

Х7 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной , “изол. шина РЕ” для изолирован­ной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указы­вается. (изол. шина РЕ и шина РЕ в коробки типа КЗРВ2 и КЗВ не устанавливается)

Х7.1 – индекс, указывающий:

  • для клемм заземления, при наличии нескольких, различных по площади сечения жил – номи­нальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывается.
  • для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х7.2 – индекс, указывающий:

  • для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
  • для шин заземления – количество шин и, при необходимости, сторона установки.

Хn х Хm – условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства и их количество.

Х8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х9 – маркировка взрывозащиты:

  • 1Ex d IIB T6 (Т5/Т4/T3) Gb – для коробок КЗРВ3, КЗРВ4 из алюминиевого сплава;
  • 1Ex d IIC T6 (Т5/Т4/T3) Gb X – для коробок КЗРВ4 из алюминиевого сплава;
  • 1Ex d IIC T6 (Т5/Т4/T3) Gb – для коробок КЗВ, КЗРВ2 из алюминиевого сплава.

Х10 – вид климатического исполнения по ГОСТ 15150: В1,5 или ОМ1.

Пример формулировки заказа:

КЗРВ3.1-24/20-(Л-2-М20)х4(А)-(Л-2БМ-М25)х2(С)-1Ex d IIB T6 Gb-В1,5 что соответствует – рудничная взрывозащищенная коробка зажимов из алюминиевого сплава с маркировкой взрывозащиты 1Ex d IIB T6 Gb габарита 3.1, с 20 винтовыми зажимами на номинальный ток 24А, с четырьмя кабельными вводами для не бронированного кабеля ВК-Л-ВЭЛ2-М20-ExdG В1,5 расположенными по стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 2БМ-М25-ExdG- В1,5, расположенными по стороне С, климатического исполнения В, категории размещения 1,5.

Маркировка взрывозащиты:

  • для коробок КЗВ, КЗРВ2: 1Ex d IIC T6(T5/T4/T3) Gb, Ex tb IIIC T85°C (T100°C/T135°C/T200°C) Db
  • для коробок КЗРВ3.Х: 1Ex d IIB T6(T5/T4/T3) Gb, Ex tb IIIC T85°C (T100°C/T135°C/T200°C) Db
  • для коробок КЗРВ4.Х: 1Ex d IIC T6 (T5/T4/T3) Gb X, 1Ex d IIB T6(T5/T4/T3) Gb, E x tb IIIC T85°C (T100°C/T135°C/T200°C) Db

Материал изготовления коробки: модифицированный алюминиевый или цинковый сплав

Степень защиты от внешних воздействий: IP66

Температура окружающей среды:

  • для В1,5 – от – 60°С до + 50°С;
  • для ОМ1 – от – 40°С до + 45°С.

Номинальное напряжение: до 690 В

Климатическое исполнение: В1,5; ОМ1

Номер технических условий: ПИНЮ.685564.002ТУ
