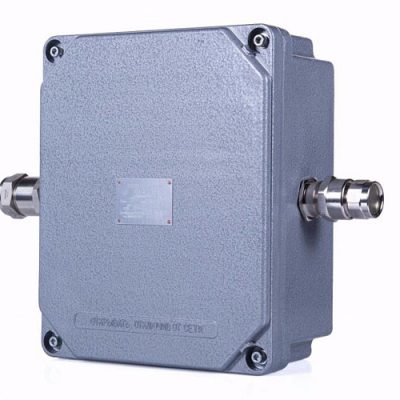

Коробки зажимов ВЭЛАН КЗРП из алюминиевого сплава

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗРП из алюминиевого сплава

Назначение

Коробки зажимов предназначены для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения, с медными или алюминиевыми жилами в цепях переменного и постоянного тока в рудничной и шахтной промышленности.

Особенности

  • 3 типоразмера применяемых оболочек.
  • Возможность установки клемм на различные токи.
  • Порошковая или молотковая окраска, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
  • Использование винтовых и пружинных клемм, кабельных вводов различных типов, дренажных устройств, заглушек, колец заземления и другого оборудования позволяет обеспечить любую требуемую конфигурацию коробки.

Конструкция

Коробки состоят из оболочки, образованной корпусом и крышкой, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы.

K3 X1 X2 – X3/X4 П – (X5/X6) – X7 (X7.1)/X7.2 – Xn x Xm (X8) – X9 – B1,5

КЗ – коробка зажимов

X1 – исполнение коробки:

  • РП – рудничная с уровнем взрывозащиты «повышенная надежность против взрыва» с маркировкой взрывозащиты РП Ex e I Мс.

X2 – типоразмер применяемой оболочки: 3.2; 4.2; 5

X3 – номинальный ток зажимов

X4 – количество применяемых зажимов

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается

(X5/X6) – номинальный ток и количество применяемых вспомогательных зажимов и индекс “П” при применении пружинных зажимов

X7 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной, “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается

X7.1 – индекс, указывающий:

  • для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же как и силовые зажимы, индекс не указывается
  • для шин заземления – количество винтовых зажимов на шине (8 или 14)

X7.2 – индекс, указывающий:

  • для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается.
  • для шин заземления – количество шин и, при необходимости, сторона установки

Xn – тип кабельного ввода или тип заглушки

Xm – количество кабельных вводов или заглушек

X8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D)

X9 – маркировка взрывозащиты РП Ex e I Mc

В1,5 – вид климатического исполнения и категория размещения коробок

Пример формулировки заказа:

КЗРП5-179/10-(Л-1-М32)х4(А)-(Л-1БМ-М50)-2х(С)-РП Ex e I Mc-В1,5, что соответствует: коробка зажимов рудничная с уровнем взрывозащиты «повышенная надежность против взрыва» с оболочкой типоразмера 5, с маркировкой взрывозащиты РП Ex e I Mc, с 10 зажимами на номинальный ток 179А, с четырьмя кабельными вводами из никелированной латуни для небронированного кабеля с присоединительной резьбой М32 и с двумя кабельными вводами из никелированной латуни для бронированного кабеля с присоединительной резьбой М50 климатического исполнения В, категории размещения 1,5.

Маркировка взрывозащиты: РП Ex e I Mc, Ех tb IIIC T85°С

Материал изготовления коробки: алюминиевый сплав

Степень защиты от внешних воздействий: IР66

Диаметр подводимых кабелей: от 3мм до 80мм

Номинальное напряжение: до 1000В

Номинальный ток: до 179А

Температура окружающей среды:

  • стандартное исполнение: от – 60°С до + 50°С
  • спец.исполнение: от – 70°С до + 50°С

Номер технических условий: ПИНЮ.685564.001ТУ
