Назначение
Коробки зажимов предназначены для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока в рудничной и шахтной промышленности.
Особенности
- 3 типоразмера применяемых оболочек.
- Возможность установки клемм на различные токи.
- Порошковая или молотковая окраска, имеющая высокую адгезию и надежно защищающая изделие от агрессивного влияния окружающей среды.
Конструкция

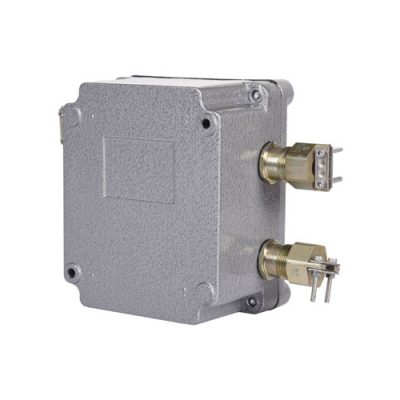

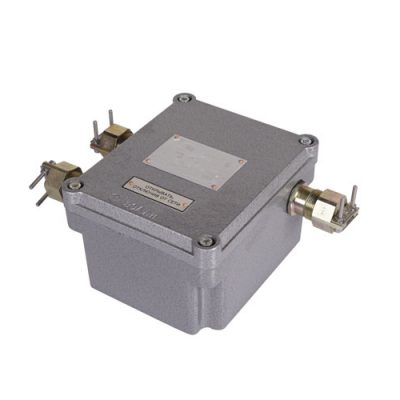

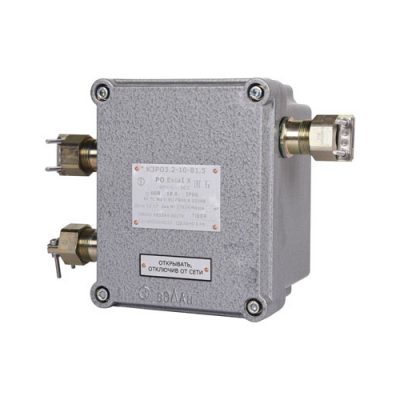

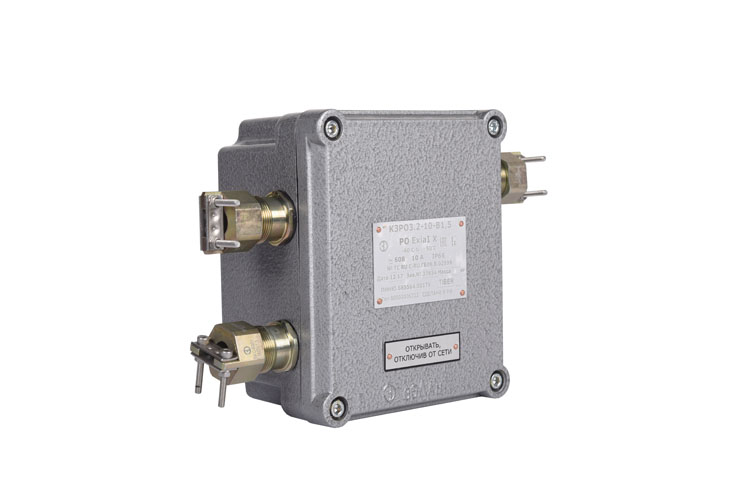

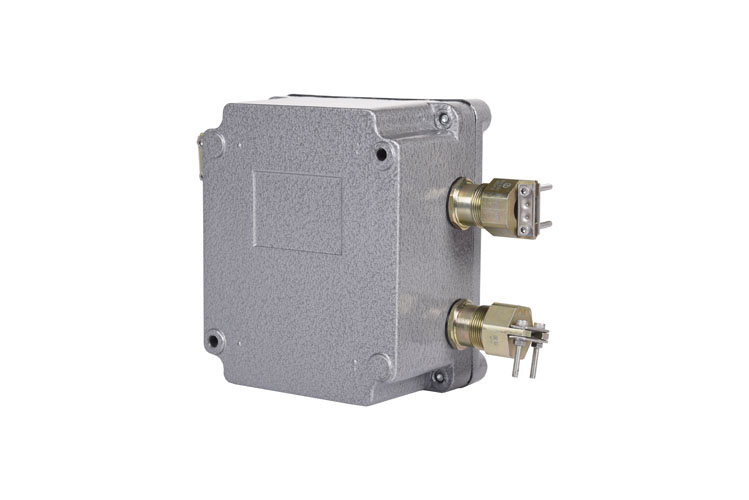

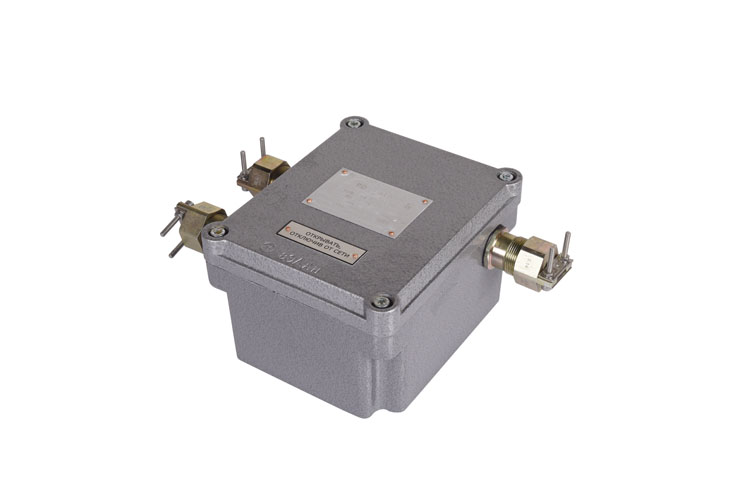

Коробки состоят из оболочки, образованной корпусом и крышкой, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы.
КЗ Х1 Х2 – Х5 П – Х6 (Х6.1)/Х6.2 – Хn х Хm (Х7) – Х8 – В1,5
КЗ – коробка зажимов
Х1 – исполнение коробки:
- РО – рудничная для искробезопасных цепей с уровнем взрывозащиты «особо взрывобезопасное электрооборудование» с маркировкой взрывозащиты РО Ex ia I Ma Х
Х2 – типоразмер применяемой оболочки: 3.2; 4.2; 5
Х5 – количество зажимов для искробезопасных электрических цепей;
П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается
Х6 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной, “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается
Х6.1 – индекс, указывающий:
- для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывается
- для шин заземления – количество винтовых зажимов на шине (8 или 14)
Х6.2 – индекс, указывающий:
- для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов индекс не указывается.
- для шин заземления – количество шин и, при необходимости, сторона установки
Хn – тип кабельного ввода или тип заглушки
Xm – количество кабельных вводов или заглушек
Х7 – сторона установки кабельного ввода или заглушки (А, В, С, D)
Х8 – маркировка взрывозащиты РО Ex ia I Ma Х
В1,5 – вид климатического исполнения и категория размещения коробок
Пример формулировки заказа:
КЗРО5-90-(Л-1-М32)х4(А)-(Л-1БМ-М50)х2(С)-РО Ex ia I Ma Х-В1,5, что соответствует: коробка зажимов рудничная для искробезопасных цепей с оболочкой типоразмера 5, с маркировкой взрывозащиты РО Ex ia I Ma Х, с 90 зажимами на номинальный ток 10 А, с четырьмя кабельными вводами из никелированной латуни для небронированного кабеля с присоединительной резьбой М32 и двумя кабельными вводами из никелированной латуни для бронированного кабеля с присоединительной резьбой М50 климатического исполнения В, категории размещения 1,5.
Маркировка взрывозащиты: РО Ex ia I Ma Х, Ex tb IIIC T85°С
Степень защиты от внешних воздействий: IР66
Диаметр подводимых кабелей: от 3мм до 80мм
Номинальное напряжение: 60В
Номинальный ток: не более 10А
Температура окружающей среды:
- стандартное исполнение: от – 60°С до + 50°С
- спец.исполнение: от – 70°С до + 50°С
Номер технических условий: ПИНЮ.685564.001ТУ
