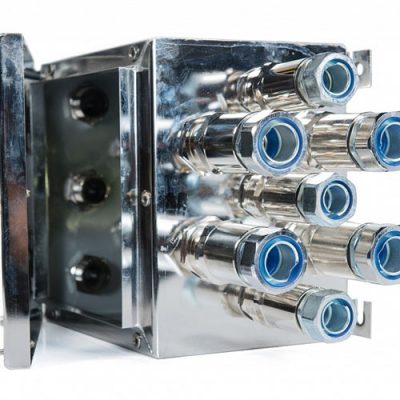

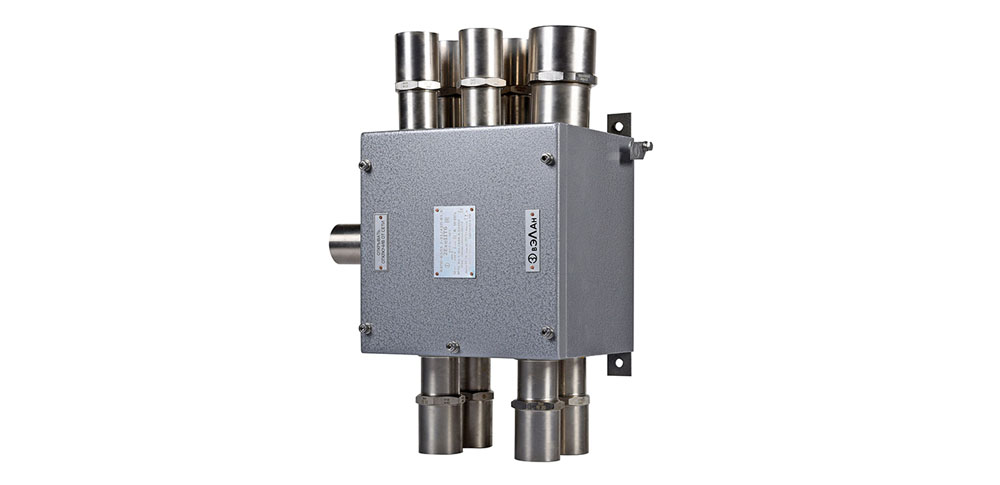

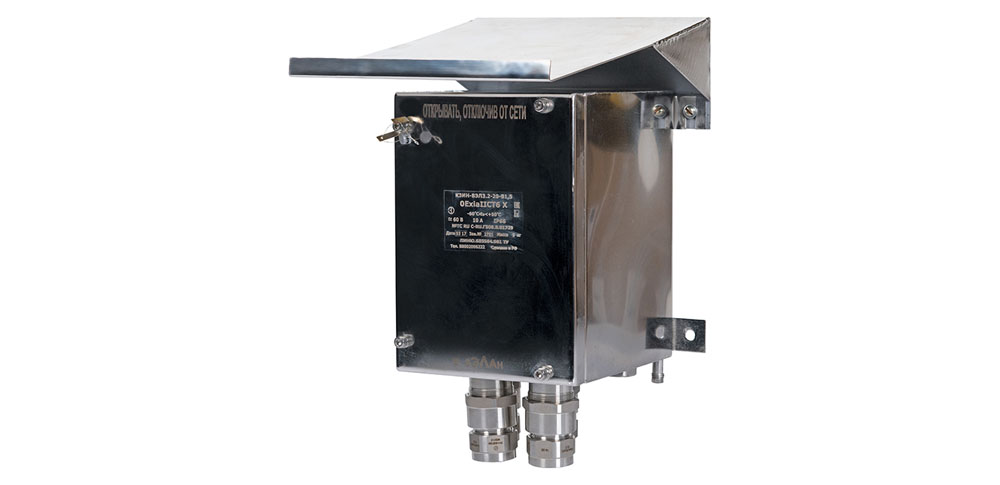

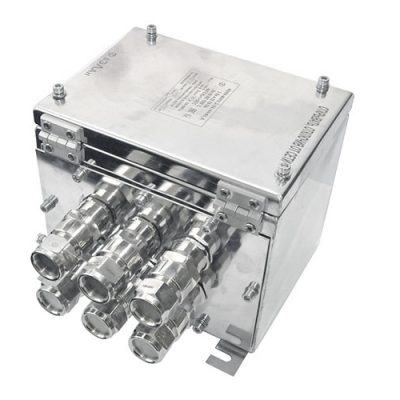

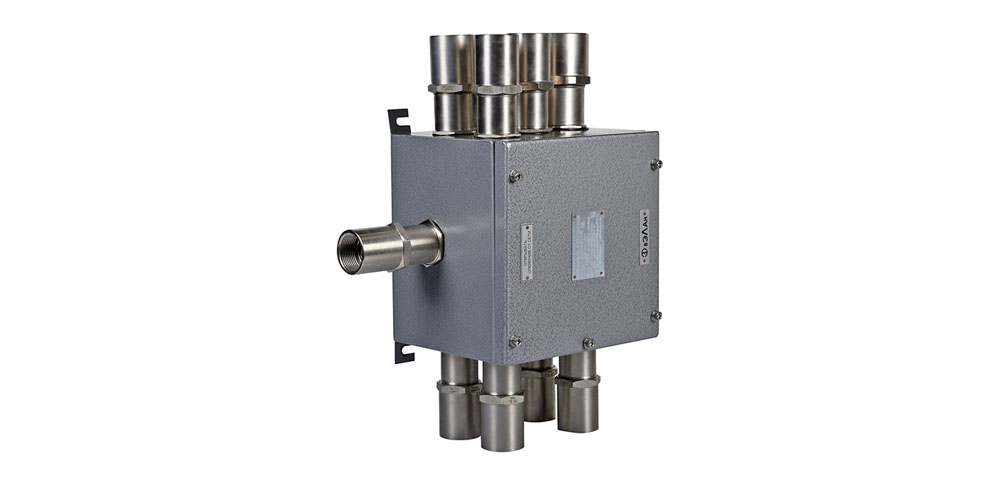

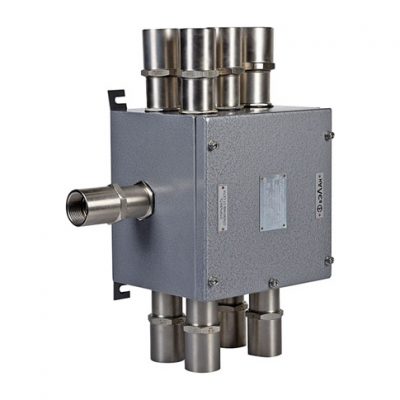

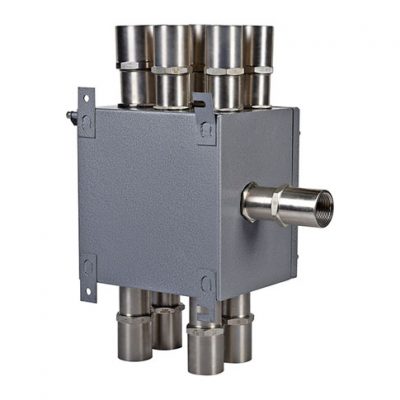

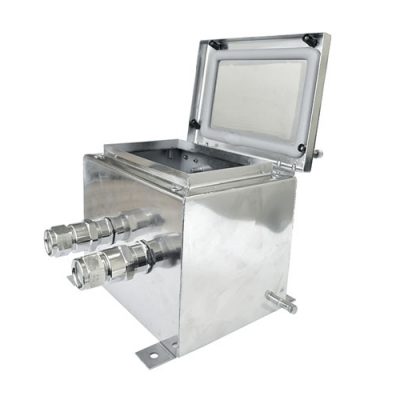

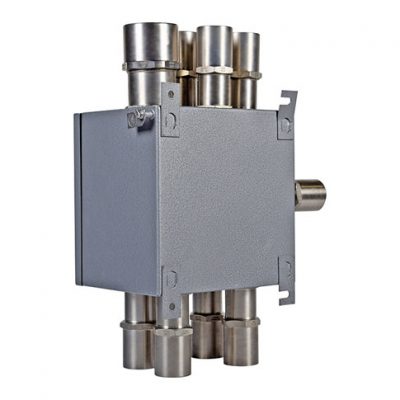

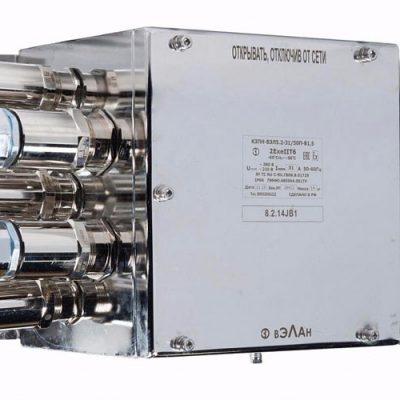

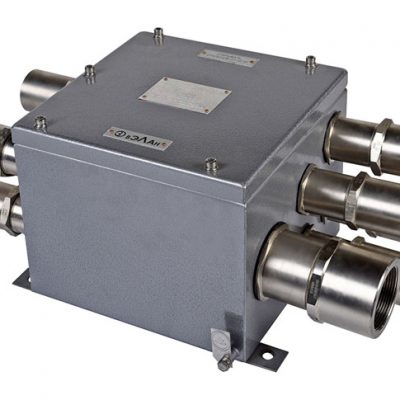

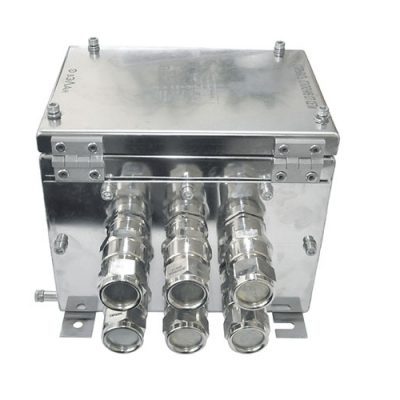

Коробки зажимов ВЭЛАН КЗПН-ВЭЛ, КЗИН-ВЭЛ из нержавеющей стали и КЗПС-ВЭЛ, КЗИС-ВЭЛ из стали с антикоррозионным покрытием

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗПН-ВЭЛ, КЗИН-ВЭЛ из нержавеющей стали и КЗПС-ВЭЛ, КЗИС-ВЭЛ из стали с антикоррозионным покрытием

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей с оболочкой круглого сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, а также рудниках и шахтах, опасных по взрывоопасному газу и пыли.

Особенности

  • Большой выбор типоразмеров применяемых оболочек.
  • Возможность установки клемм на различные токи.
  • Внешние кронштейны для удобства монтажа.
  • Возможность изготовления коробок со съёмными боковыми панелями.
  • Коробки зажимов типа КЗПН-ВЭЛ, КЗИН-ВЭЛ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
  • Коробки зажимов типа КЗПН-ВЭЛ могут быть изготовлены в высокотемпературном исполнении с рабочей температурой от -60°С до +200°С. Для них применяются керамические клеммы.

Конструкция

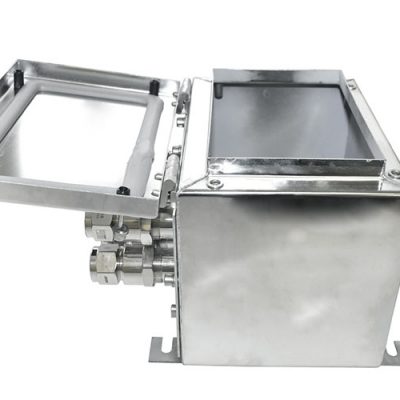

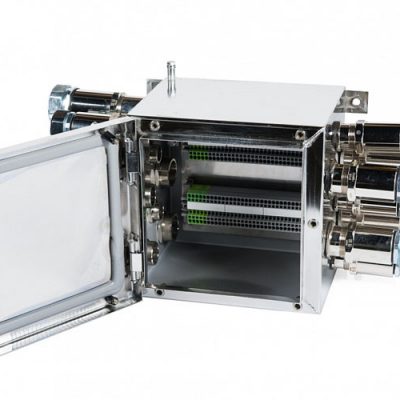

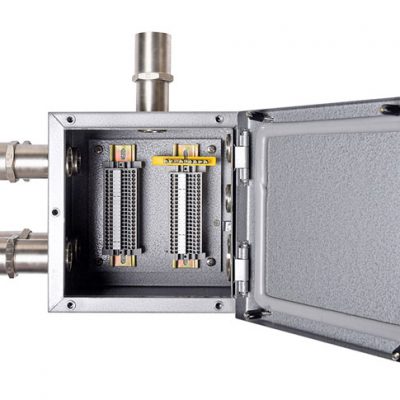

На боковых стенках расположены кабельные вводы. Внутри коробки на монтажной панели расположены клеммные зажимы. Крепеж крышки к корпусу невыпадающий из нержавеющей стали под внутренний шестигранник. Конструкция коробок зажимов предусматривает наличие внешнего и внутреннего болтов заземления.

Комплектность поставки

Коробки зажимов поставляются с установленными кабельными вводами и (или) заглушками, клеммными зажимами и другим, оговоренным в заказе оборудованием.

Для коробок КЗПН (С)-ВЭЛ:

КЗПХ1-ВЭЛХ2-Х3/Х4П-Х5(Х5.1)/Х5.2-Х6хХ7(Х8)СП-Х9-Х10-ПРОМ

КЗПХ1-ВЭЛ – коробка зажимов повышенной надежности против взрыва серии ВЭЛ.

Х1 – материал коробки:

  • Н – нержавеющая сталь;
  • С – сталь конструкционная.

Х2 – типоразмер коробок: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3, 10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2, 14.3.

Х3 – номинальный ток применяемых зажимов в амперах.

Х4 – число зажимов.

П – индекс, указывающий на применение пружинных клемм производства. Для винтовых клемм не указывается.

Х5 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной, “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х5.1 – индекс, указывающий:

  • для клемм заземления, при наличии нескольких, различных по площади сечения жил – номиналь­ный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению такие же, как и силовые зажимы, индекс не указывается.
  • для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х5.2 – индекс, указывающий:

  • для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается..
  • для шин заземления: количество шин и, при необходимости, сторона установки.

Х6 – тип кабельного ввода, заглушки, дренажного устройства.

Х7 – количество кабельных вводов, заглушек, дренажных устройств для каждой из сторон.

Х8 – сторона установки кабельного ввода, заглушки, дренажного устройства (A, B, C, D).

СП – индекс, указывающий на применение съемной панели. При отсутствии панели индекс не указывается.

Х9 – маркировка взрывозащиты 1Ех е IIТ6 (Т5/T4/T3) Gb, РП Ex e I Mc. Для общепромышленных коробок индекс не указывается.

Х10 – вид климатического исполнения и категория размещения по ГОСТ 15150: В1,5 или ОМ1. Для высокотемпературных коробок индекс не указывается.

ПРОМ – общепромышленное исполнение. Для взрывозащищенных коробок индекс не указывается.

Пример формулировки заказа:

КЗПН-ВЭЛ2.2-24/17-(Н-1БМ-М20)х3(А)-(Н-3-М25)х2(В)-1Ех е II Т6 Gb-В1,5 что соответствует обозначению коробки зажимов повышенной надежности против взрыва из нержавеющей стали с габаритными размерами 180х150х134 мм и маркировкой взрывозащиты 1Ех е II Т6 Gb с 17 винтовыми зажимами на номинальный ток 24А, 3 кабельными вводами из нержавеющей стали для бронированного кабеля М20х1,5 на стороне «А», 2 кабельными вводами из нержавеющей стали М25х1,5 на стороне «В», климатического исполнения и категории размещения В1,5.

Для коробок КЗИН(С)-ВЭЛ:

КЗИХ1-BЭЛХ2-Х3П-Х4(Х4.1)/Х4.2-ХnхХm(Х5)СП-Х6-Х7

КЗИХ1-ВЭЛ – коробка зажимов для искробезопасных электрических цепей серии ВЭЛ

Х1 – материал коробки:

  • Н – нержавеющая сталь;
  • С – сталь конструкционная.

Х2 – типоразмер коробок: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3, 10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2, 14.3.

Х3 – количество зажимов для искробезопасных электрических цепей.

П – индекс, указывающий на применение пружинных клемм производства. Для винтовых клемм не указывается.

Х4 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной , “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х4.1 – индекс, указывающий:

  • для клемм заземления, при наличии нескольких, различных по площади сечения жил – номиналь­ный ток, силовых зажимов, такого же сечения. Если клеммы заземления по сечению такие же, как и силовые зажимы, индекс не указывается.
  • для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х4.2 – индекс, указывающий:

  • для клемм заземления – количество клемм;
  • для шин заземления – количество шин и, при необходимости, сторона установки.

Хn – тип кабельного ввода или тип заглушки или дренажного устройства.

Хm – количество кабельных вводов или заглушек или дренажного устройства.

Х5 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

СП – индекс, указывающий на применение съемной панели. При отсутствии панели индекс не указывается.

Х6 – маркировка взрывозащиты 0Ex ia IIА T6 (T5/T4/T3) Ga X, 0Ex ia IIB T6 (T5/T4/T3) Ga X, 0Ex ia IIC T6 (T5/T4/T3) Ga X, 1Ex ib IIA T6 (T5/T4/T3) Gb X, 1Ex ib IIB T6 (T5/T4/T3) Gb X, 1Ex ib IIC T6 (T5/T4/T3) Gb X, 2Ex ic IIA T6 (T5/T4/T3) Gc X, 2Ex ic IIB T6 (T5/T4/T3) Gc X, 2Ex ic IIC T6 (T5/T4/T3) Gc X, Р0 Ех ia I Ma X.

Х7 – вид климатического исполнения и категория размещения по ГОСТ 15150: В1,5 или ОМ1.

Пример формулировки заказа:

КЗИН-ВЭЛ2.2-17-(Н-1БМ-М20)х3(А)-(Н-3-М25)х2(В)-0Ex ia IIC T6 Ga X-В1,5 что соответствует обозначению коробки зажимов для искробезопасных электрических цепей из нержавеющей стали с габаритными размерами 180х150х134 мм и маркировкой взрывозащиты 0Ex ia IIC T6 Ga X, с 17 винтовыми зажимами, 3 кабельными вводами из нержавеющей стали для бронированного кабеля М20х1,5 на стороне «А» и 2 кабельными вводами из нержавеющей стали для небронированного кабеля М25х1,5 на стороне «В», климатического исполнения и категории размещения В1,5.

Маркировка взрывозащиты:

  • для КЗПН-ВЭЛ и КЗПС-ВЭЛ – 1 Ех е II Т6(Т5/T4/T3) Gb, РП Ex e I Mc, Ex tb IIIC T85°C (T100°C/T135°C/T200°C) Db.
  • для КЗИН-ВЭЛ и КЗИС-ВЭЛ – 0Ex ia IIА T6 (T5/T4/T3) Ga X, 0Ex ia IIB T6 (T5/T4/T3) Ga X, 0Ex ia IIC T6 (T5/T4/T3) Ga X, 1Ex ib IIA T6 (T5/T4/T3) Gb X, 1Ex ib IIB T6 (T5/T4/T3) Gb X, 1Ex ib IIC T6 (T5/T4/T3) Gb X, 2Ex ic IIA T6 (T5/T4/T3) Gc X, 2Ex ic IIB T6 (T5/T4/T3) Gc X, 2Ex ic IIC T6 (T5/T4/T3) Gc X, Р0 Ex ia Ma X, Ex tb IIIC T85°C (T100°C/T135°C/T200°C) Db.

(Знак «Х» в маркировке взрывозащиты указывает на их особые условия применения, заключающиеся в следующем: коробки зажимов должны включаться в искробезопасные цепи для элек­трооборудования подгрупп IIA, IIB, IIC в соответствии с маркиров­кой взрывозащиты, указанной на коробке зажимов)

Материал коробки: нержавеющая сталь, сталь с антикоррозийным покрытием

Степень защиты от внешних воздействий: IP66

Диаметр подводимых кабелей: от 5мм до 112мм (в зависимости от выбранного типа кабельного ввода)

Площадь сечения жил кабеля: от 0,5 мм2 до 240 мм2 (в зависимости от типа вы­бранных клеммных зажимов)

Номинальный ток искробезопасных цепей: 10А

Климатическое исполнение: В1,5; ОМ1

Температура окружающей среды:

  • В1,5 – от – 60°С до + 50°С
  • ОМ – от – 40°С до + 45°С
  • высокотемпературные – от – 60°С до + 200°С

Номер технических условий: ПИНЮ.685564.002ТУ
