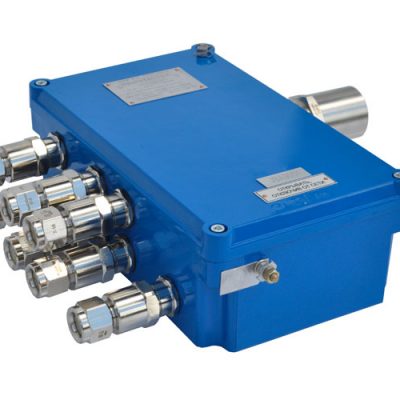

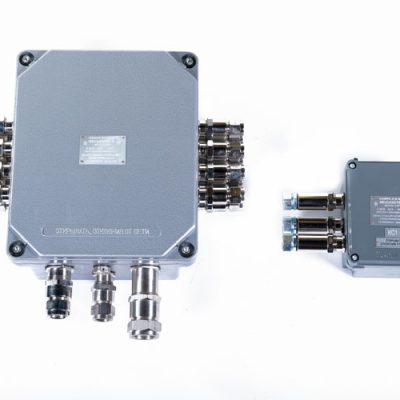

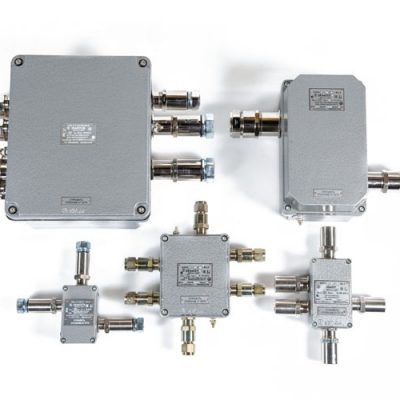

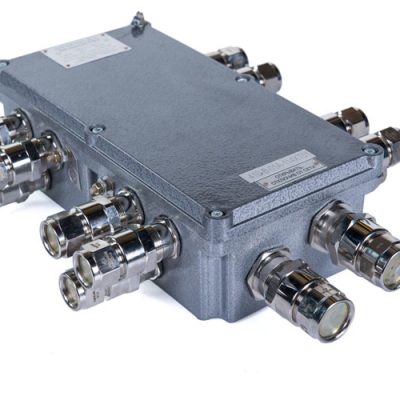

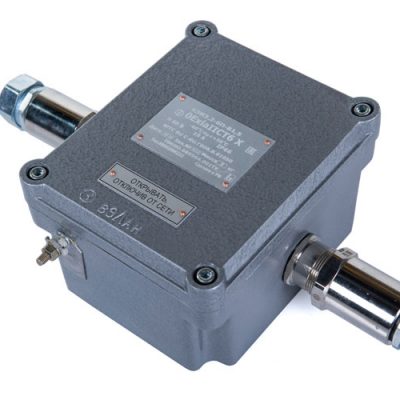

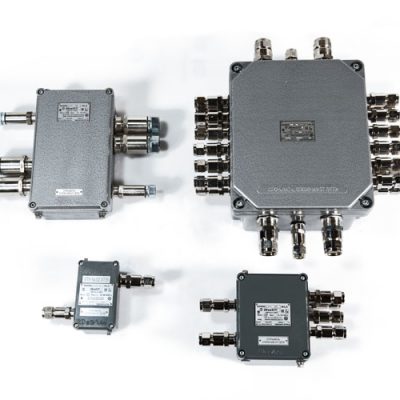

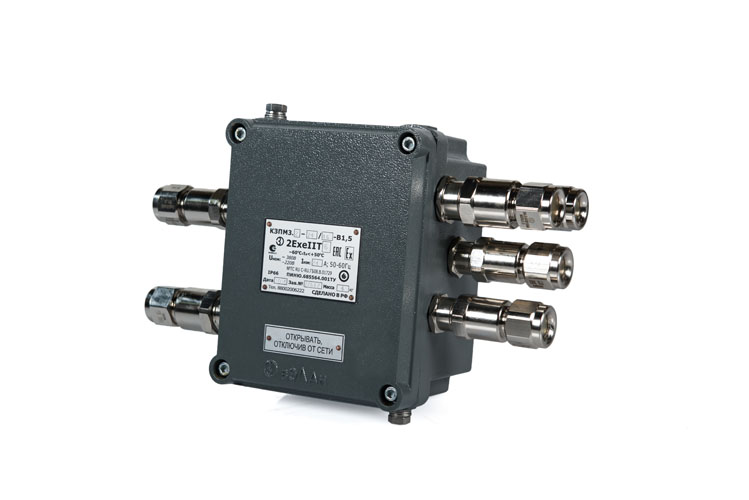

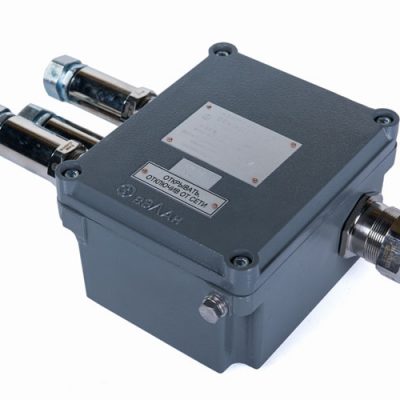

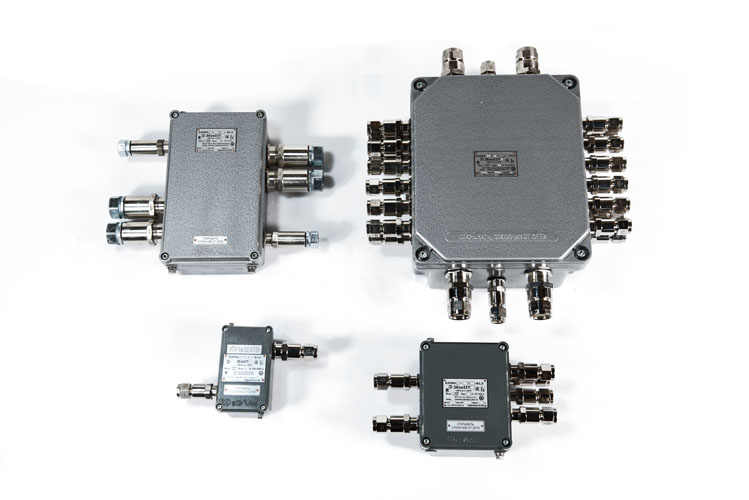

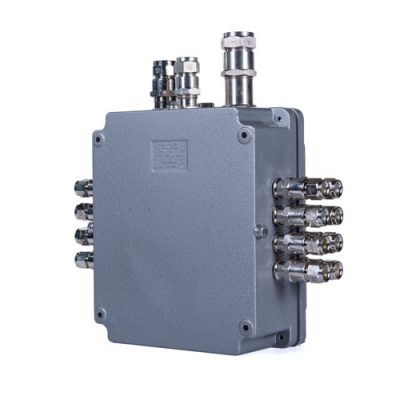

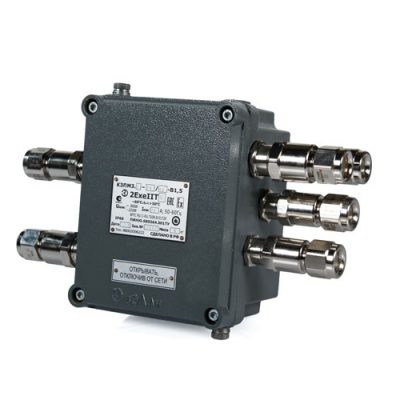

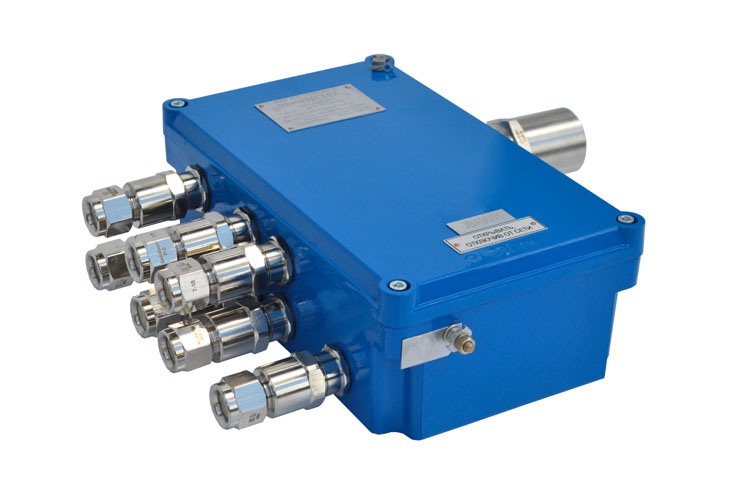

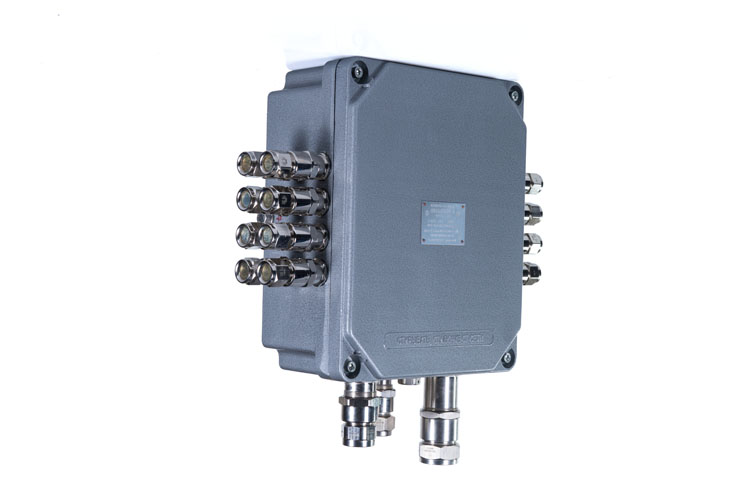

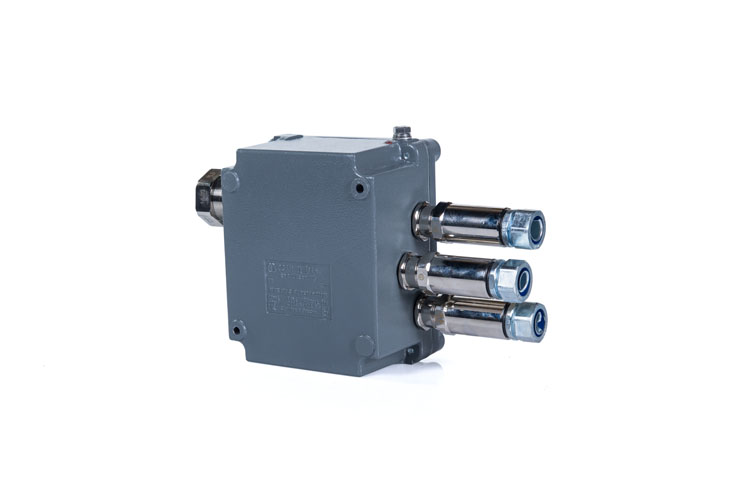

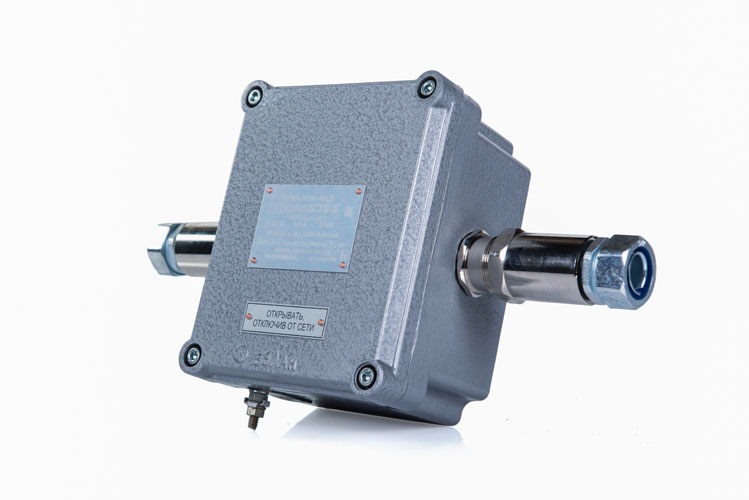

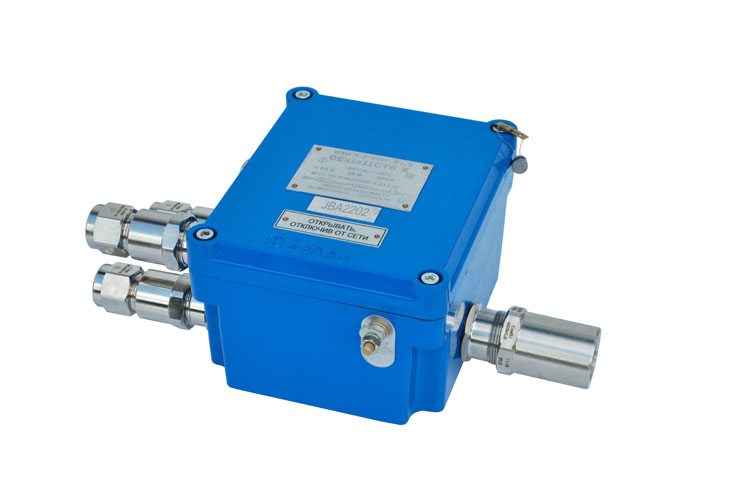

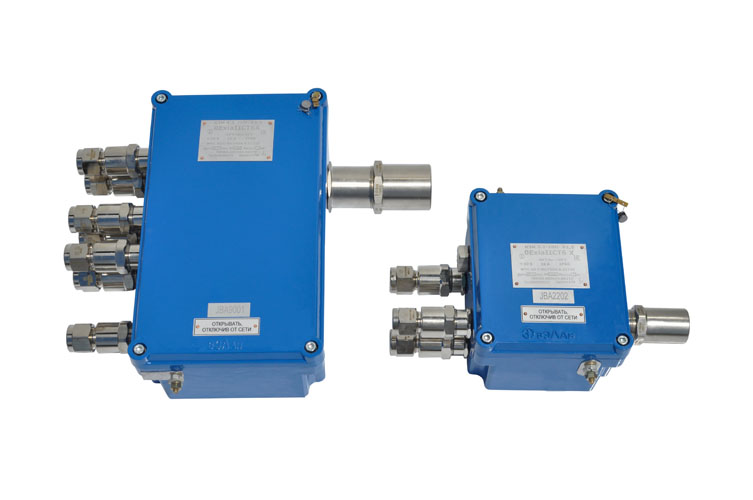

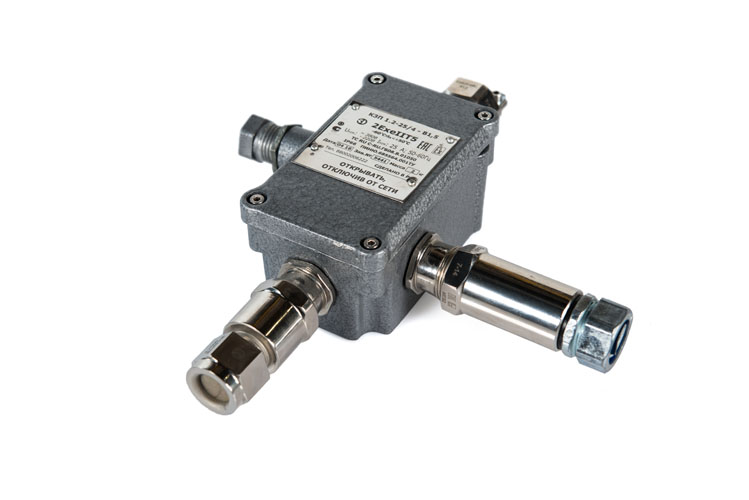

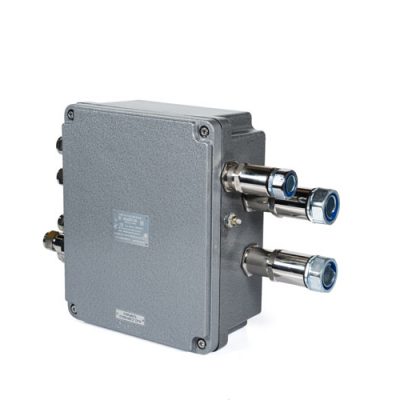

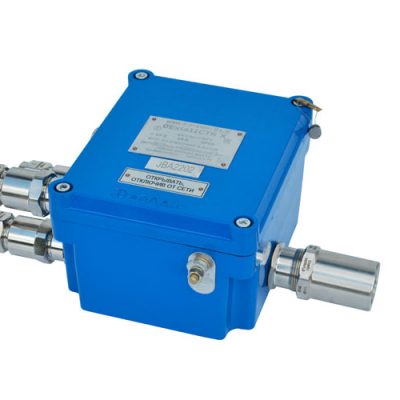

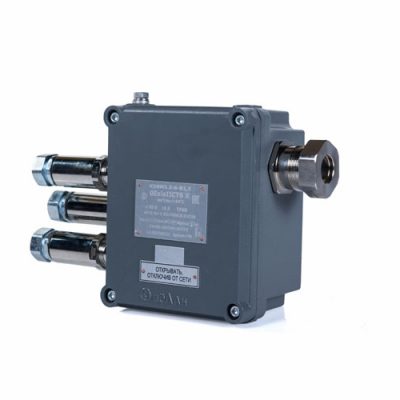

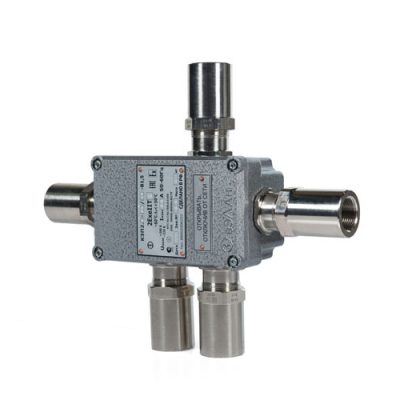

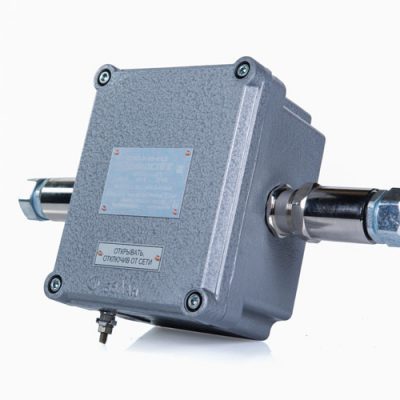

Коробки зажимов ВЭЛАН КЗП, КЗИ, КЗПМ, КЗИМ из пластика

Назначение

Коробки зажимов предназначены для соединения и разветвления бронированных и небронированных кабелей с оболочкой круглого сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности

• Большое число типоразмеров коробок позволяет выполнить оптимальный подбор оборудования.
• Использование винтовых и пружинных клемм, кабельных вводов различных типов, дренажных устройств, заглушок, колец заземления и другого оборудования позволяет обеспечить любую требуемую заказчику конфигурацию коробки.
• Коробки зажимов типа КЗП, КЗИ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.
• Коробки зажимов типа КЗПМ могут быть изготовлены в высокотемпературном исполнении с рабочей температурой от -60°С до +200°С. Для них применяются керамические клеммы.

Конструкция

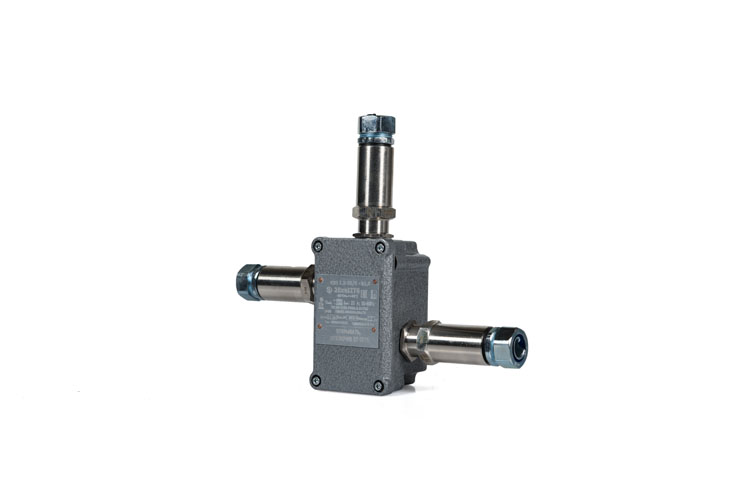

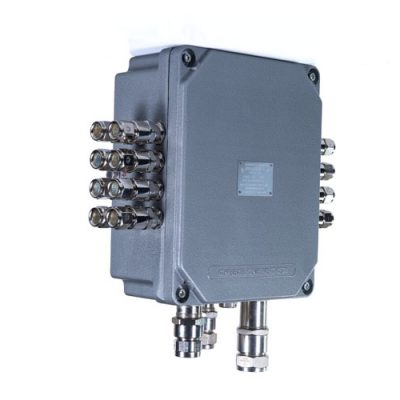

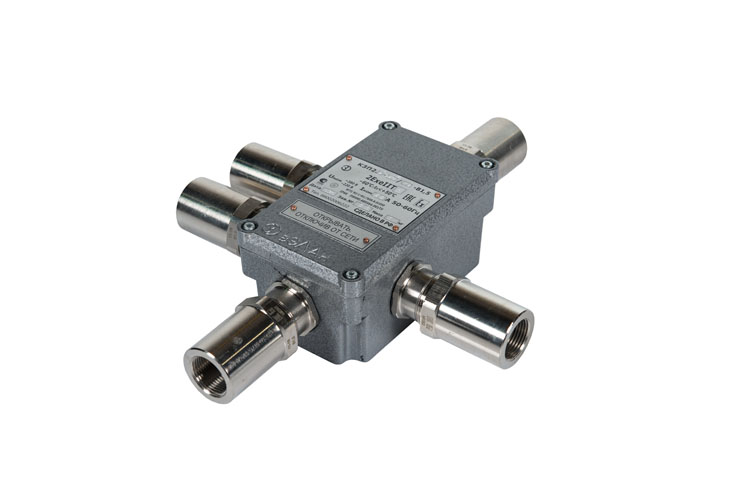

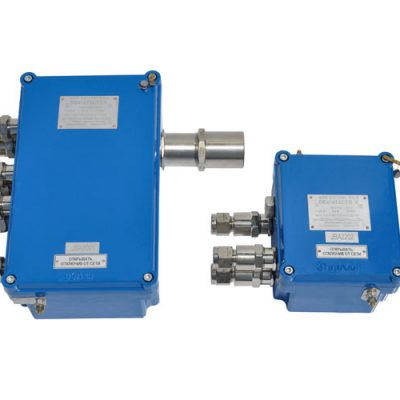

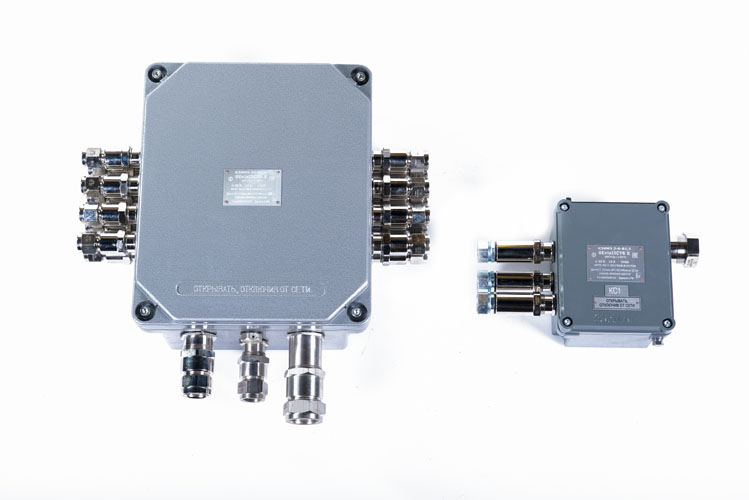

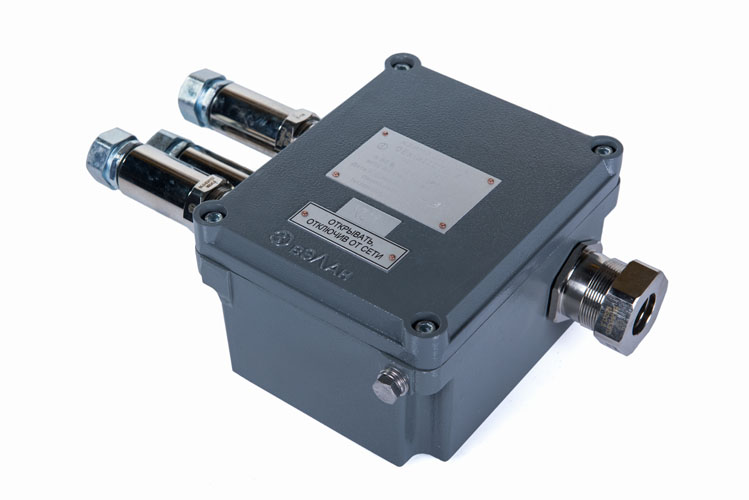

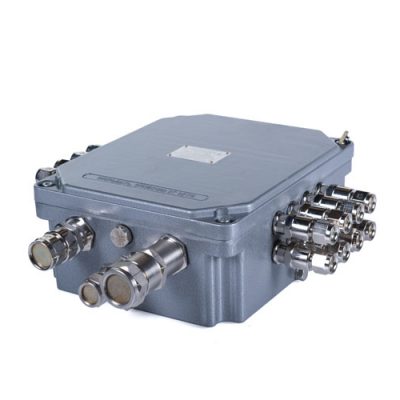

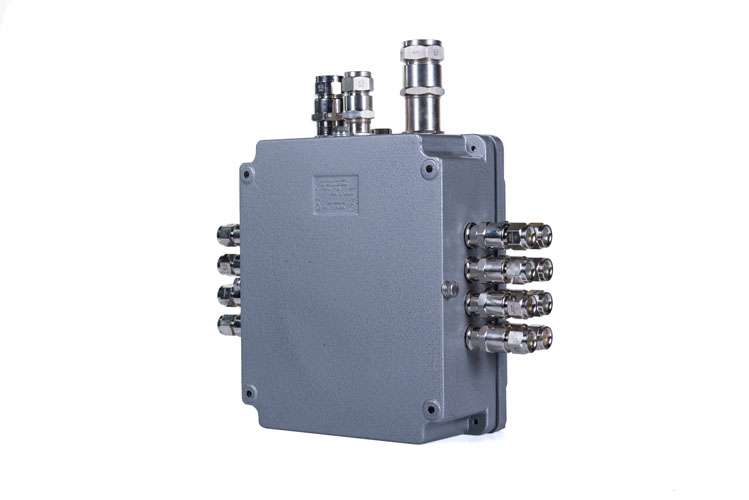

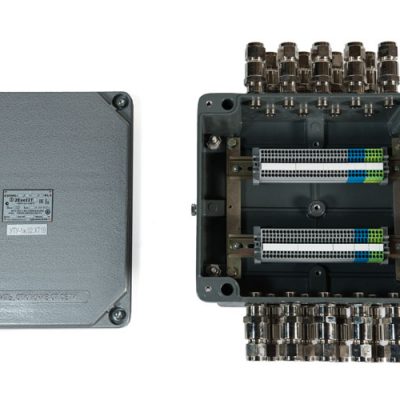

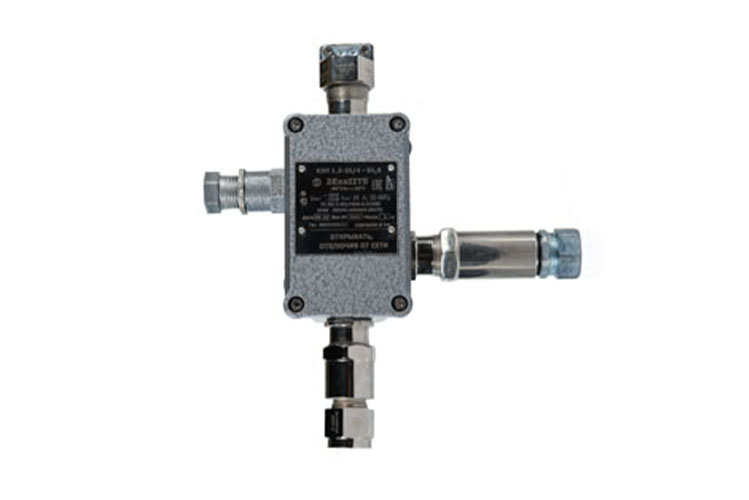

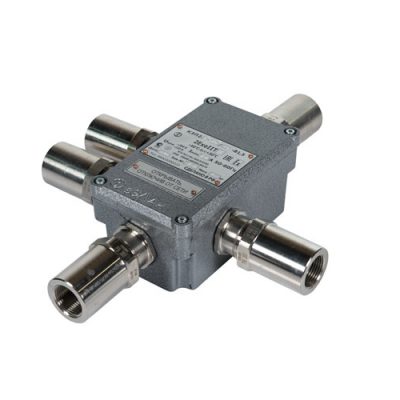

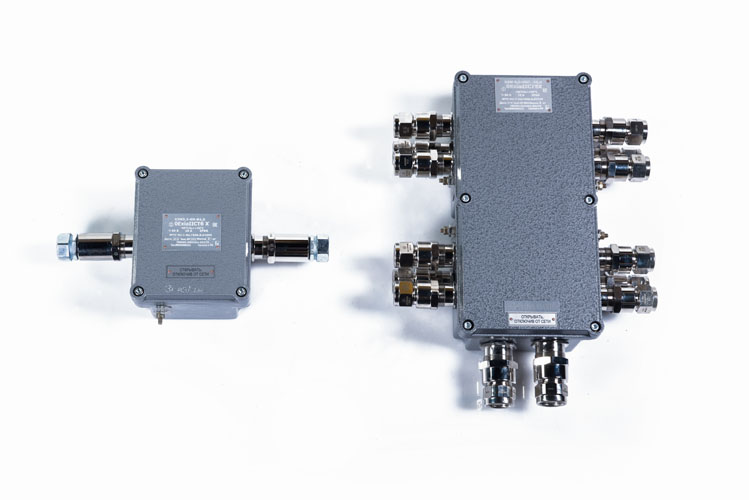

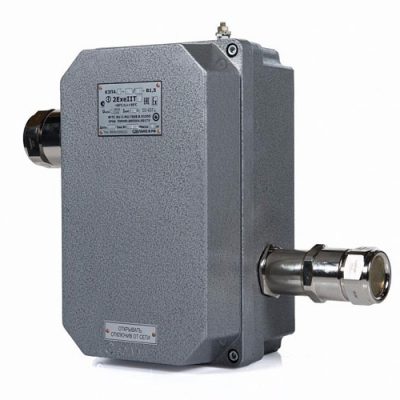

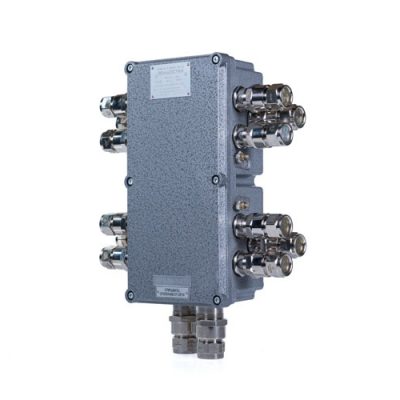

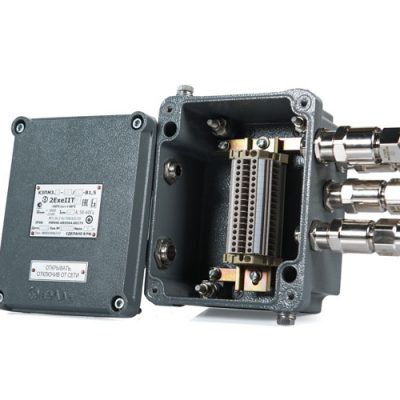

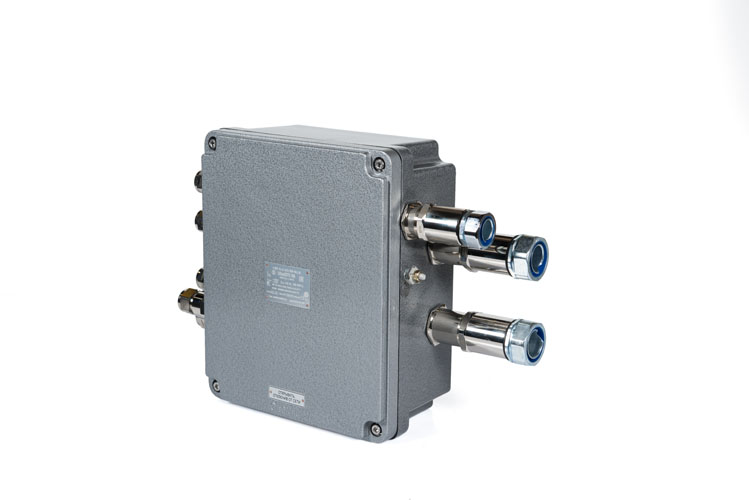

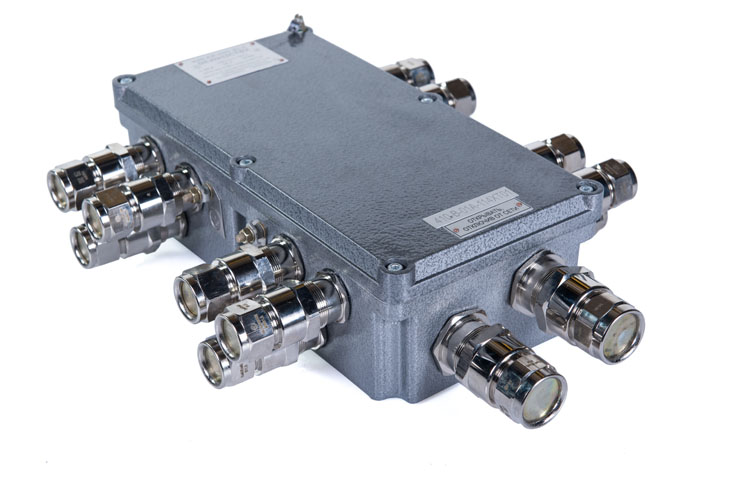

Коробки состоят из оболочки, образованной корпусом и крышкой, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы.

Структура условного обозначения КЗП(М)

КЗХ1Х2-Х3/Х4П-(Х5/Х6)-Х7(Х7.1)/Х7.2-XnxXm(X8)-X9-Х10-ПРОМ

КЗ – коробка зажимов:

Х1 – П – повышенная надежность против взрыва с оболочкой из пластика. ПМ – повышенная надежность против взрыва с оболочкой из алюминиевого сплава.

Х2 – типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2; 4.3; 4.4; (4.5; 4.6; 4.7; 4.8 – только для КЗП); (5-
только для КЗПМ); (5.1; 5.2; 6.1 -только для коробок КЗП).

Х3 – номинальный ток применяемых зажимов.

Х4 – количество применяемых зажимов.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

(Х5/Х6) – номинальный ток и количество применяемых вспомогательных зажимов и индекс “П” при применении пружинных зажимов.

Х7 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима уста­новка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин зазем­ления, указывается индекс “шина РЕ” для неизолированной, “изол. шина РЕ” для изолированной. В случае, если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х7.1 – индекс, указывающий:

• для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток силовых зажимов такого же сечения. Если клеммы заземления по сечению такие же как и силовые зажимы, индекс не указывается.
• для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х7.2 – индекс, указывающий:

• для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных клемм. В случае использования винтовых зажимов, индекс не указывается;
• для шин заземления: количество шин и, при необходимости, сторона установки.

Хn – условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельно­го ввода или тип заглушки или дренажного устройства.

Xm – количество кабельных вводов или заглушек или дренажного устройства

Х8 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х9 – маркировка взрывозащиты 1Ех е IIТ6(Т5/T4/T3) Gb. Для общепромышленных коробок индекс не указывается.

Х10 – вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1. Для высокотемпературных коробок климатическое исполнение не указывается.

ПРОМ– общепромышленное исполнение. Для взрывозащищенных коробок индекс не указывается.

Пример формулировки заказа:

Коробка зажимов взрывозащищенная пластиковая габарита 4.2, с маркировкой взрывозащиты 1Ех е II Т6 Gb на 20 винтовых зажимов на ток 24А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М32 на стороне С, климатического исполнения и категории размещения В1,5:

КЗП4.2-24/20-(Л-1БМ-М25)х4(А)-(Л-1БМ-М32)х2(С)-1Ех е II Т6 Gb-B1,5.

Структура условного обозначения КЗИ(М)

КЗХ1Х2-X5П-Х6(Х6.1)/Х6.2-ХnxXm(Х7)-Х8-Х9

КЗ – коробка зажимов.

Х1-И – искробезопасные цепи с оболочкой, изготовленной из пластика.

ИМ – искробезопасные цепи с оболочкой, изготовленной из алюминиевого сплава.

Х2 – типоразмер применяемой оболочки: 1.2; 2.1; 2.2; 3.1; 3.2; 3.3; 3.4; 4.1; 4.2;4.3; 4.4; (4.5; 4.6; 4.7; 4.8 – только для КЗИ); (5-только для КЗИМ); (5.1; 5.2; 6.1 – только для коробок КЗИ).

Х5 – количество зажимов для искробезопасных электрических цепей.

П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов индекс не указывается.

Х6 – индекс, указывающий на наличие клемм заземления или шин заземления. Если необходима установка клемм заземления, указывается индекс “РЕ”, в случае необходимости установки шин заземления, указывается индекс “шина РЕ” для неизолированной, “изол. шина РЕ” для изолированной. В случае если клеммы заземления и шины заземления не устанавливаются, индекс не указывается.

Х6.1 – индекс указывающий:

• для клемм заземления, при наличии нескольких, различных по площади сечения жил – номинальный ток, силовых зажимов, такого же сечения. Если клеммы заземления, по сечению, такие же, как и силовые зажимы, индекс не указывается;
• для шин заземления – количество винтовых зажимов на шине (8 или 14).

Х6.2 – индекс указывающий:

• для клемм заземления – количество клемм и П – индекс, указывающий на применение пружинных зажимов. В случае использования винтовых зажимов, индекс не указывается.
• для шин заземления: количество шин и при необходимости, сторона установки.

Х6.2 – индекс указывающий:

• Хn – условный диаметр проходного отверстия кабельных вводов в миллиметрах или тип кабельного ввода или тип заглушки или дренажного устройства.
• Xm – количество кабельных вводов или заглушек или дренажного устройства.

Х7 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х8 – маркировка взрывозащиты:

• 0Ex ia IIA Т6(Т5/T4/T3) Ga X,
• 0Ex ia IIB Т6(Т5/T4/T3) Ga X,
• 0Ex ia IIC Т6(Т5/T4/T3) Ga X,
• 1Ex ib IIA Т6(Т5/T4/T3) Gb X,
• 1Ex ib IIB Т6(Т5/T4/T3) Gb X,
• 1Ex ib IIC Т6(Т5/T4/T3) Gb X,
• 2Ex ic IIA Т6(Т5/T4/T3) Gc X,
• 2Ex ic IIB Т6(Т5/T4/T3) Gc X,
• 2Ex ic IIC Т6(Т5/T4/T3) Gc X.

Х9 – вид климатического исполнения и категория размещения коробок по ГОСТ 15150: В1,5 или ОМ1.

Примечание: коробки зажимов типа КЗИ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Пример формулировки заказа:

Коробка зажимов взрывозащищенная пластиковая габарита 4.2, маркировкой взрывозащиты 0Ex ia IIC T6 Ga X на 20 винтовых зажимов на ток 10 А, четырьмя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М25 на стороне А и двумя кабельными вводами для бронированного кабеля ВК-Л-ВЭЛ 1БМ-М32 на стороне С, климатического исполнения и категории размещения В1,5:

КЗИ4.2-20-(Л-1БМ-М25)х4(А)-(Л-1БМ-М32)х2(С)-0Ex ia IIC T6 Ga X-В1,5.

Маркировка взрывозащиты:

• для КЗП и КЗПМ: 1Ex e II T6(T5/T4/T3) Gb, Ex tb IIIC T85°C(T100°C/T135°C/T200°C) Db
• для КЗИ и КЗИМ: 0Ex ia IIA Т6(Т5/T4/T3) Ga X, 0Ex ia IIB Т6(Т5/T4/T3) Ga X, 0Ex ia IIC Т6(Т5/T4/T3) Ga X, 1Ex ib IIA Т6(Т5/T4/T3) Gb X, 1Ex ib IIB Т6(Т5/T4/T3) Gb X, 1Ex ib IIC Т6(Т5/T4/T3) Gb X, 2Ex ic IIA Т6(Т5/T4/T3) Gc X, 2Ex ic IIB Т6(Т5/T4/T3) Gc X, 2Ex ic IIC Т6(Т5/T4/T3) Gc X, Ex tb IIIC T85°C(T100°C/T135°C/T200°C) Db

Площадь сечения жил кабеля: от 0,5 мм² до 150 мм² в зависимости от типа выбранных клеммных зажимов

Номинальный ток искробезо­пасных цепей: 10А

Материал коробки: модифицированный алюминиевый сплав или пластик

Степень защиты от внешних воздействий: IP66

Диаметр подводимых кабелей: от 5мм до 112мм в зависимости от выбранного типа кабельного ввода

Климатическое исполнение: В1,5; ОМ1

Температура окружающей среды:

• В1,5 – от – 60°С до + 50°С
• ОМ1 – от – 40°С до + 45°С
• высокотемпературные – от – 60°С до + 200°С

Номер технических условий: ПИНЮ.685564.002ТУ
