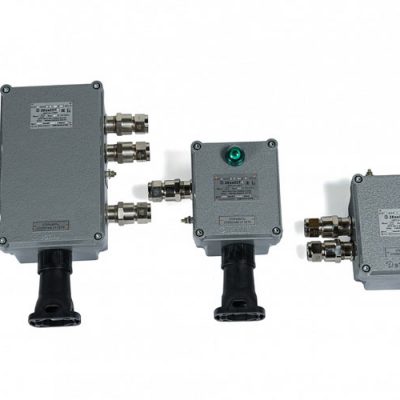

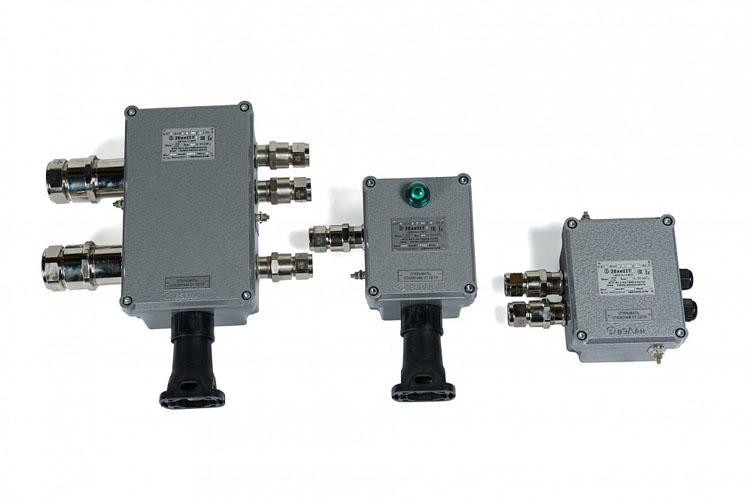

Коробки зажимов ВЭЛАН КЗГ-ВЭЛ для греющих кабелей плоского сечения

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КЗГ-ВЭЛ для греющих кабелей плоского сечения

Назначение

Коробки зажимов КЗГ-ВЭЛ предназначены для соединения и разветвления греющих кабелей плоского сечения в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

  • Возможность установки зажимов на различные токи.
  • Широкий выбор материала изготовления коробок: пластик, алюминий, конструкционная сталь с антикоррозийным покрытием или нержавеющая сталь.
  • Возможность установки на коробки дополнительных индикаторов, например, для индикации наличия напряжения на клеммах.
  • Коробки зажимов типа КЗГП-ВЭЛ, КЗГН-ВЭЛ исполнения B1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

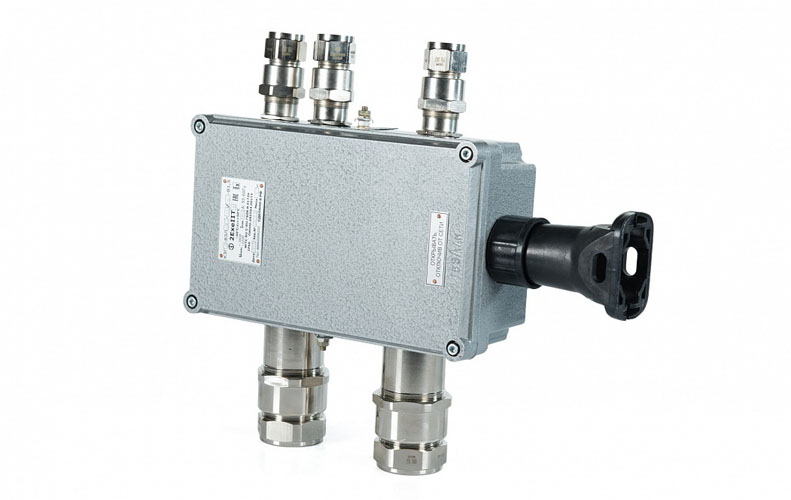

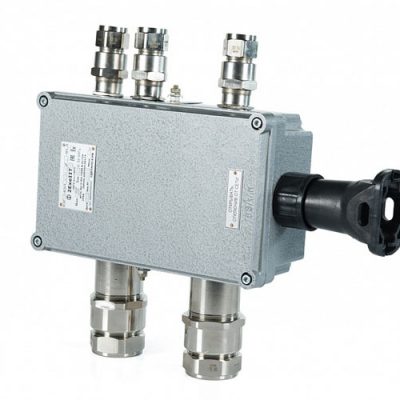

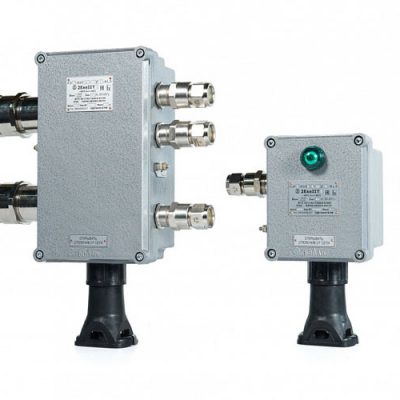

Коробки состоят из оболочки, в которой установлены блоки клеммных зажимов, а на боковых стенках взрывозащищенные кабельные вводы. Дополнительно возможна установка взрывозащищенного светодиодного индикатора типа ИС.

Кабельный ввод-стойка расположен:

  • на стороне D – для коробок КЗГП(М)-ВЭЛ3.1 и КЗГП(М)-ВЭЛ3.2, КЗГП(М)-ВЭЛ4.Х, КЗГН(С)-ВЭЛ;
  • на стороне С – для коробок КЗГП(М)-ВЭЛ2.2.

Комплектность поставки

В комплект поставки входит коробка зажимов с заглушенными кабельными вводами. При отсутствии кабельного ввода стойки коробка зажимов поставляется с комплектом крепежа для установки.

КЗГХ1-ВЭЛХ2-ХЗ/Х4П-РЕ/Х5-СК-ХnхХm(Х6)-(ИС V Х)-(ДУ-Х)-Х7-Х8

КЗГ-ВЭЛ – коробка зажимов для монтажа греющих кабелей.

Х1 – материал коробки:

  • Н – нержавеющая сталь;
  • С – сталь с антикоррозийным покрытием;
  • П – пластик (для температурных классов Т5 и Т4);
  • М – алюминиевый сплав.

Х2 – типоразмер применяемой оболочки.

ХЗ – номинальный ток применяемых зажимов в амперах.

Х4 – количество зажимов на указанный номинальный ток.

П – индекс, указывающий на применение пружинных клемм. При установке винтовых клемм индекс не указывается.

РЕ/Х5 – индекс, указывающий на применение клемм заземления и их количество. В том случае если клеммы заземления не нужны, индекс не указывается.

СК – кабельный ввод – стойка ВК-Г-ВЭЛ.

Хn – тип кабельного ввода или заглушки.

Xm – количество кабельных вводов или заглушек каждого типоразмера.

Х6 – сторона установки кабельного ввода: А, В, С или D (по ходу часовой стрелки) при этом стороны А и С – длинные, В и D – короткие.

(ИС V Х) – ИС – индикатор световой. В том случае если индикатор не нужен, индекс не указывается.

  • V – напряжение питания.
  • Х – цвет индикатора: Л – зеленый; К – красный; Ж – желтый.

(ДУ-Х) – ДУ – дренажное устройство

Х – материал дренажного устройства:

  • Л – латунь;
  • Н – нержавеющая сталь;
  • С – сталь.

Х7 – маркировка взрывозащиты 1 Ex e II T5(T4/T3/T2) Gb

Х8 – вид климатического исполнения коробок и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

Коробка зажимов с маркировкой взрывозащиты 1 Ех е II Т5 Gb в оболочке типоразмера 3.2, изготовленной из пластика, с 6 зажимами на номинальный ток 41А, с тремя зажимами заземления, с кабельным вводом-стойкой ВК-Г-ВЭЛ, дополнительными кабельными вводами: на стороне А один кабельный ввод с резьбой М32х1,5 для бронированного кабеля из никелированной латуни, с пластиковым кабельным вводом с резьбой М25х1,5 и кабельным вводом из нержавеющей стали с резьбой М25х1,5 для небронированного кабеля на стороне С, со световым индикатором на напряжение 220В желтого цвета, климатического исполнения В и категории размещения 1,5:

КЗГП-ВЭЛ3.2-41/6-РЕ/3-СК-(Л-1БМ-М32)х1(А)-(П-М25)х1(С)-(Н-3-М25)х1(С)-(ИС 220 Ж)-1 Ех е II Т5 Gb-В1,5

Маркировка взрывозащиты:

  • КЗГП-ВЭЛ – 1 Ex e II T5(T4) Gb, Ex tb IIIC T100°C (T135°C) Db..
  • КЗГМ-ВЭЛ, КЗГС-ВЭЛ, КЗГН-ВЭЛ – 1 Ex e II T5(T4/Т3/Т2) Gb, Ex tb IIIC T100°C (T135°C/T200°C/T300°C) Db

Степень защиты от внешних воздействий: IP66

Климатическое исполнение: В1,5; ОМ1

Материал коробки: пластик, алюминий, конструкционная сталь с антикоррозий­ным покрытием, нержавеющая сталь

Температура окружающей среды:

  • В1,5 – от – 60°С до + 50°С
  • ОМ1 – от – 40°С до + 45°С

Номер технических условий: ПИНЮ.685564.002ТУ
