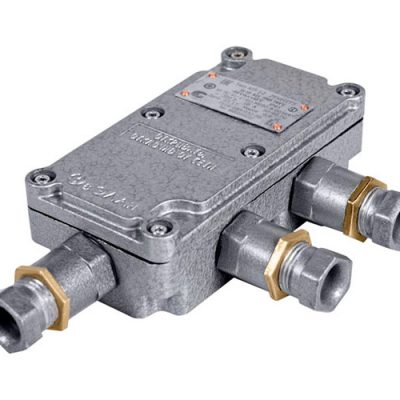

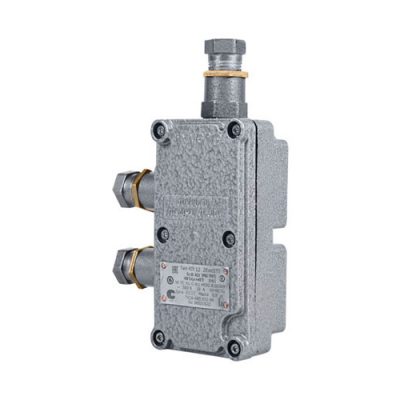

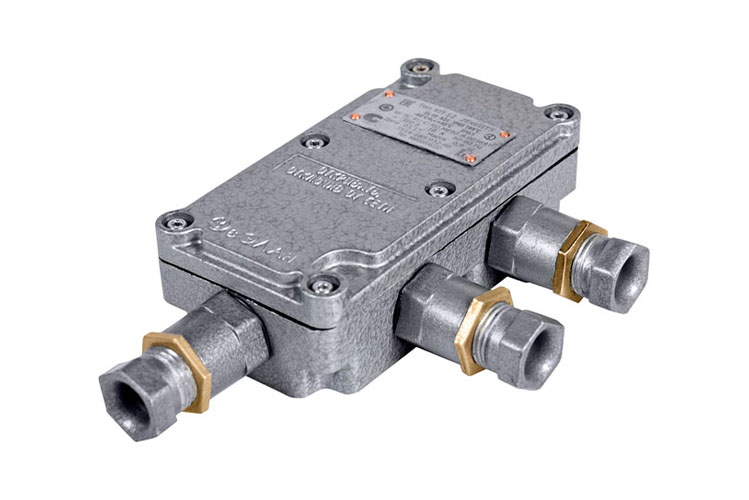

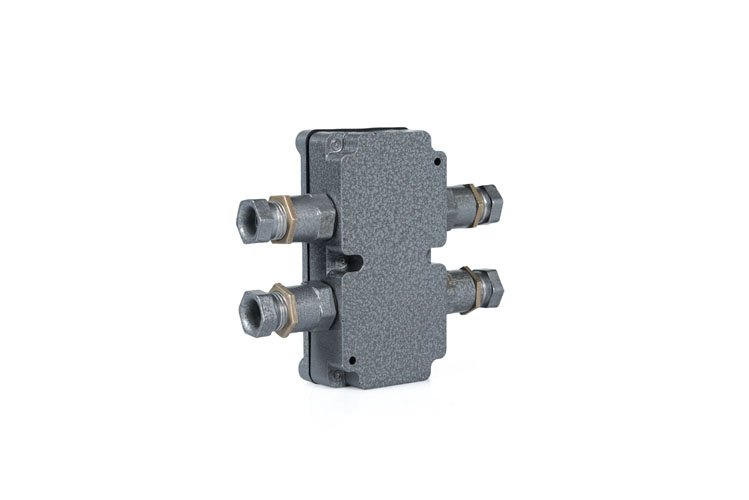

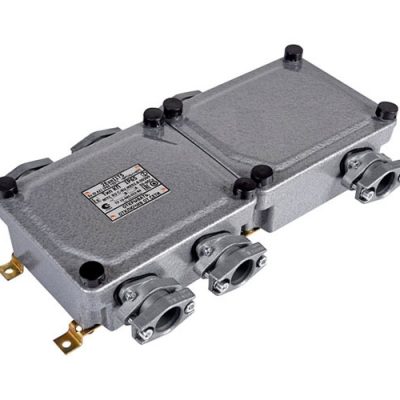

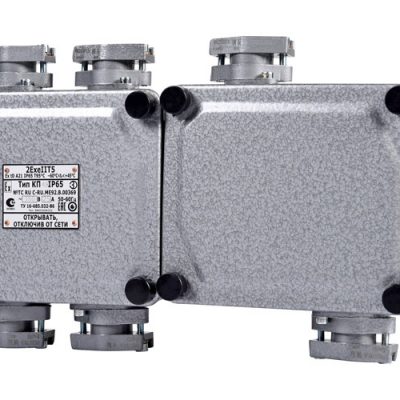

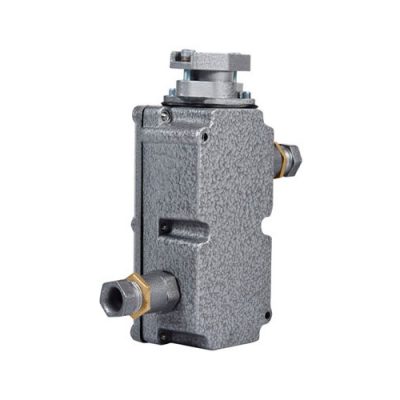

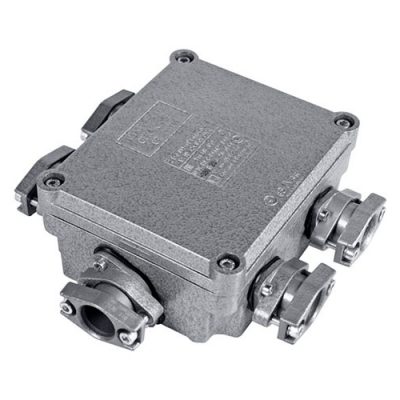

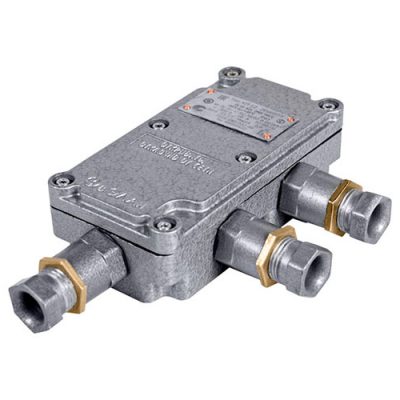

Коробки зажимов ВЭЛАН КП и КИ из пластика

Главная/Продукция Вэлан, Ящики и коробки/Коробки зажимов ВЭЛАН КП и КИ из пластика

Назначение

Коробки соединительные типа КП и КИ, предназначены для соединения и разветвления гибких или бронированных кабелей с медными или алюминиевыми жилами в цепях переменного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.

Особенности

  • Коробки отличаются компактностью, лёгкостью и надёжностью.
  • Винтовые зажимы имеют широкий диапазон сечений подсоединяемых жил.

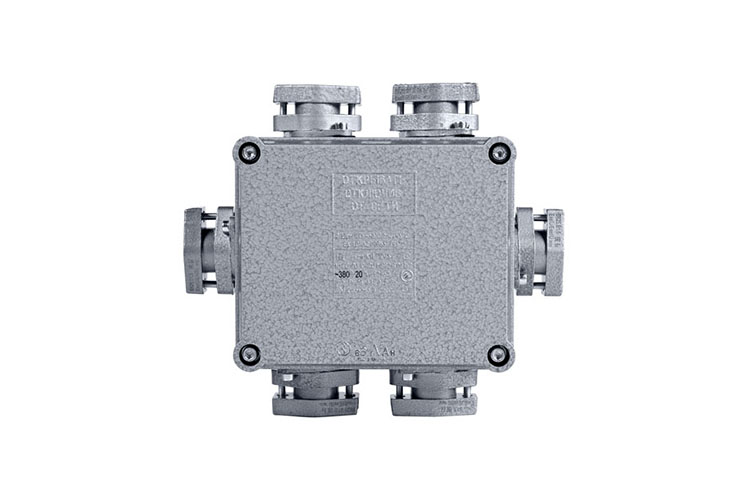

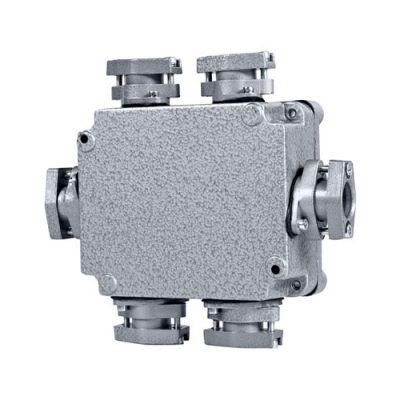

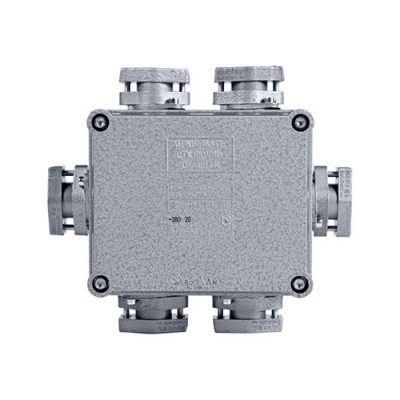

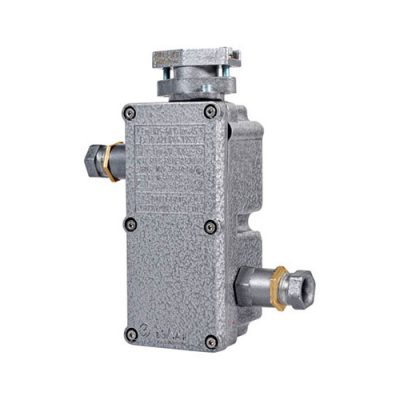

Конструкция

Коробка состоит из корпуса и крышки. На боковых стенках корпуса расположены кабельные вводы. Внутри коробки расположены клеммные зажимы. Крепеж крышки к корпусу сделан не выпадающим.

Комплектность поставки

В комплект поставки входит коробка с кабельными вводами и заглушками, руководство по эксплуатации и паспорт.

Структура условного обозначения КП

KПX1П-X2-Х3Х4(V)-Х5-X6-X7

К – коробка соединительная;

П – уровень взрывозащиты «повышенная надежность против взрыва».

X1 – количество клеммных зажимов: 6; 12; 24; 48.

X2 – индекс “П”, указывающий на применение пружинных зажимов. Для винтовых клемм не указывается.

Х3 – номер кабельного ввода:

  • 1 – ВК12-В1,5-1Ex e IIС Gb, ВК12-G1/2-В1,5-1Ex e IIС Gb, ВК2х12-В1,5-1Ex e IIС Gb, ВК2х12-G1/2-В1,5-1Ex e IIС Gb;
  • 2 – ВК25-В1,5-1Ex e IIС Gb, ВК25-G3/4-В1,5-1Ex e IIС Gb;
  • 3 – ВК30-В1,5-1Ex e IIС Gb, ВК30-G1-В1,5-1Ex e IIС Gb;
  • 4 – ВК40-В1,5-1Ex e IIС Gb, ВК40-G1 1/2-В1,5-1Ex e IIС Gb;
  • 5 – ВК-П-ВЭЛ-М16-ExeG-В1,5;
  • 6 – ВК-П-ВЭЛ-М20-ExeG-В1,5;
  • 7 – ВК-П-ВЭЛ-М25-ExeG-В1,5;
  • 8 – ВК-П-ВЭЛ-М32-ExeG-В1,5.

X4 – количество кабельных вводов (при количестве более 9 вводов цифры, обозначающие количество ка­бельных вводов, указываются в скобках).

(V) – сторона коробки либо буквенный индекс расположения вводов по заказ-наряду, согласованному с предприятием-изготовителем.

X5 – номинальное напряжение: 230В или 400В или 690В.

X6 – климатическое исполнение и категория размещения по ГОСТ 15150: У1; ХЛ1; ОМ1; Т1.

X7 – маркировка взрывозащиты: 1Ex e IIC T5 Gb.

Примечание: в коробках типа КП24, КП48, КП24П, КП48П количество кабельных вводов условного обозначения “1” должно быть кратным 2 в связи с установкой сдвоенных вводов ВК2х12.

Пример формулировки заказа:

Коробка на номинальное напряжение 400В, частотой сети 50Гц, с 24 клеммными зажимами, с двумя кабельными вводами 1-(Ø12мм) с расположением «Г», с двумя кабельными вводами 2-(Ø25мм) с расположением «Д,З», с одним кабельным вводом 3-(Ø30мм) с расположением «Ж», двумя кабельными вводами 4-(Ø40мм) с расположением «В, Е», с маркировкой взрывозащиты 1Ex e IIC T5 Gb, климатическим исполнением и категорией размещения У1:

КП24-12(Г)-22(ДЗ)-31(Ж)-42(ВЕ)-400-У1.

Примечание:

По спецзаказу коробки изготавливаются с трубными вводами серии ВК и с металлическими кабельными вводами серии ВК-ВЭЛ (с/з).

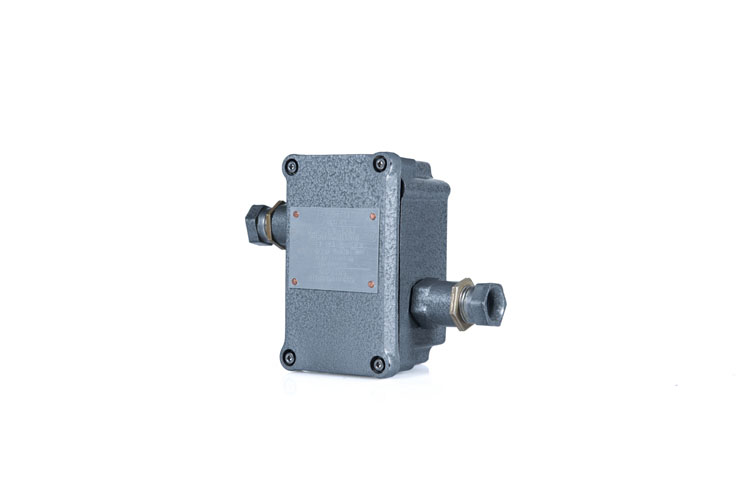

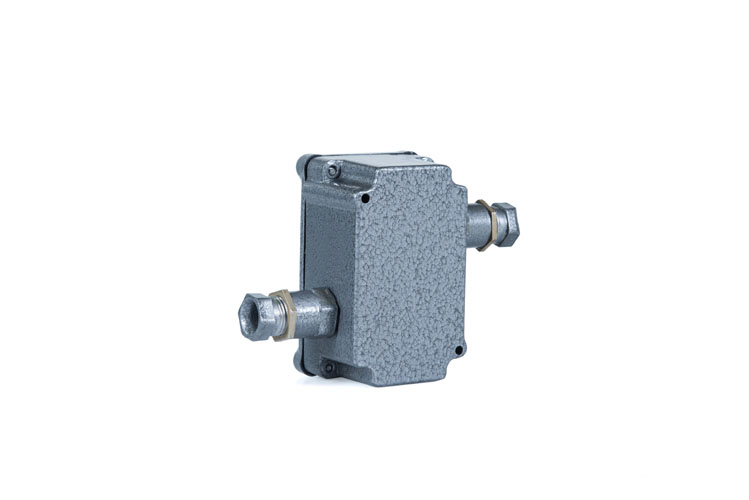

Структура условного обозначения КИ

KИX1X2-Х3Х4(V)-Х5-Х6-Х7

КИ – коробка искробезопасная соединительная.

X1 – количество клеммных зажимов: 6; 12; 24; 48.

X2 – индекс «П», указывающий на применение пружинных клемм. Для винтовых клемм не указывается.

Х3 – номер кабельных вводов:

  • 1 – ВК12-В1,5-1Ex e IIC Gb, ВК12-G1/2-В1,5-1Ex e IIC Gb; ВК2х12-В1,5-1Ex e IIC Gb,
    ВК2х12-G1/2-В1,5-1Ex e IIC Gb;
  • 2 – ВК25-В1,5-1Ex e IIC Gb;
  • 3 – ВК30-В1,5-1Ex e IIC Gb;
  • 4 – ВК40-В1,5-1Ex e IIC Gb;
  • 5 – ВК-П-ВЭЛ-М16-ExiaG-В1,5;
  • 6 – ВК-П-ВЭЛ-М20-ExiaG-В1,5;
  • 7 – ВК-П-ВЭЛ-М25-ExiaG-В1,5;
  • 8 – ВК-П-ВЭЛ-М32-ExiaG-В1,5.

X4 – количество кабельных вводов (при количестве более 9 вводов цифры, обозначающие количество кабельных вводов, указываются в скобках).

(V) – сторона коробки либо буквенный индекс расположения вводов по заказ-наряду, согласованному с предприятием-изготовителем.

Х5 – номинальное напряжение: 60В.

Х6 – климатическое исполнение и категория размещения по ГОСТ 15150: У1; ХЛ1; ОМ1; Т1.

Х7 – маркировка взрывозащиты: 0Ex ia IIC T6 Ga X, 0Ex ia IIB T6 Ga X, 0Ex ia IIA T6 Ga X, 1Ex ib IIC T6 Gb X, 1Ex ib IIB T6 Gb X, 1Ex ib IIA T6 Gb X, 2Ex ic IIC T6 Gc X, 2Ex ic IIB T6 Gc X, 2Ex ic IIA T6 Gc X. Если маркировка взрывозащиты не указана, то коробка будет с маркировкой 0Ex ia IIC T6 Ga X.

Примечание: в коробках типа КИ24, КИ48, КИ24П, КИ48П количество кабельных вводов условного обозначения “1” должно быть кратным 2 в связи с установкой сдвоенных вводов ВК2х12.

Пример формулировки заказа:

КИ24-12(Г)-22(ДЗ)-31(Ж)-42(ВЕ)-60-У1

Пример записи обозначения коробки на номинальное напряжение 60В, частотой сети 50Гц на 24 клеммных зажима, с двумя кабельными вводами 1-(Ø12мм) с расположением «Г», с двумя кабельными вводами 2-(Ø25мм) с расположением «Д,З», с одним кабельным вводом 3-(Ø30мм) с расположением «Ж», двумя кабельными вводами 4-(Ø40мм) с расположением «В,Е», с маркировкой взрывозащиты 0Ex ia IIC T6 Ga X, климатического исполнения и категории размещения У1.

Примечание: по спецзаказу коробки изготавливаются с трубными вводами серии ВК и с металлическими кабельными вводами серии ВК-ВЭЛ (с/з).

Технические характеристики коробок КП

Маркировка взрывозащиты: 1Ex e IIC T5 Gb, Ex tb IIIC T95°C Db

Степень защиты от внешних воздействий: IP65 или IP66

Сечение подсоединяемых жил:

  • КП6, КП12 – от 0,14 до 2,5 мм2
  • КП6П, КП12П – от 0,5 до 2,5 мм2
  • КП24, КП48 – от 0,25 до 2,5 мм2
  • КП24П, КП48П – от 0,5 до 2,5 мм2

Климатическое исполнение: У1, ХЛ1, ОМ1, Т1

Температура окружающей среды:

  • для климатического исполнения У1 от – 40°С до + 40°С
  • для климатического исполнения ХЛ1 от – 60°С до + 40°С
  • для климатического исполнения ОМ1 от – 40°С до + 45°С
  • для климатического исполнения Т1 от – 10°С до + 45°С

Номинальное напряжение, В:

  • КП6, КП6П, КП12, КП12П – 230; 400
  • КП24, КП24П, КП48, КП48П – 230; 400; 690

Номинальный ток, А:

  • КП6, КП12 – 10
  • КП24П, КП48П – 20
  • КП6П, КП12П – 23
  • КП24, КП48 – 25

Номер технических условий: ПИНЮ.685564.002 ТУ

Технические характеристики коробок КИ

Маркировка взрывозащиты: 0Ex ia IIA Т6 Ga X, 0Ex ia IIB Т6 Ga X, 0Ex ia IIC Т6 Ga X, 1Ex ib IIA Т6 Gb X, 1Ex ib IIB Т6 Gb X, 1Ex ib IIC Т6 Gb X, 2Ex ic IIA Т6 Gc X, 2Ex ic IIB Т6 Gc X, 2Ex ic IIC Т6 Gc X,Ex tb IIIC T85°C Db

Степень защиты от внешних воздействий: IP65 или IP66

Сечение подсоединяемых жил:

  • КИ6, КИ12 – от 0,14 до 2,5 мм2
  • КИ6П, КИ12П – от 0,5 до 2,5 мм2
  • КИ24, КИ48 – от 0,14 до 2,5 мм2
  • КИ24П, КИ48П – от 0,5 до 2,5 мм2

Климатическое исполнение: У1, ХЛ1, ОМ1, Т1

Температура окружающей среды:

  • для климатического исполнения У1 от – 40°С до + 40°С
  • для климатического исполнения ХЛ1 от – 60°С до + 40°С
  • для климатического исполнения ОМ1 от – 40°С до + 45°С
  • для климатического исполнения Т1 от – 10°С до + 45°С

Номинальное напряжение, В: 60

Номинальный ток, А: 10

Номер технических условий: ПИНЮ.685564.002 ТУ

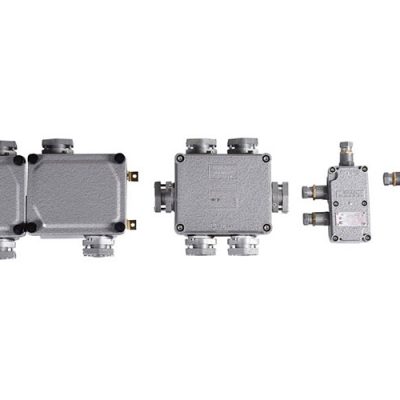

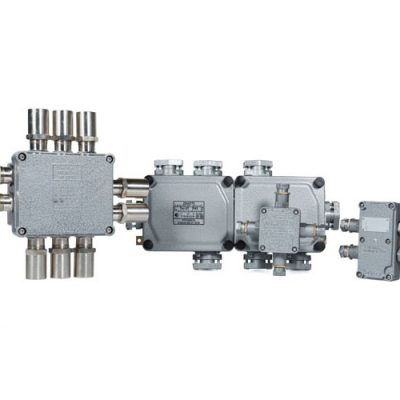

Примеры вариантов типоисполнений
Коробки зажимов КП и КИ
1 КП 6-11(А)-11(Б)-11(Г) ХЛ1
2 КП 6-11(А)-21(В) ХЛ1
3 КП 6-12(А,В) ХЛ1
4 КП 6-12(А,В)-21(Г) ХЛ1
5 КП 6-12(Б,Г)-21(А) ХЛ1
6 КП 6-13(А,Б,В)-21(Г) ХЛ1
7 КП 6-13(Б,В,Г) ХЛ1
8 КП 6-13(Б,В,Г)-21(А) ХЛ1
9 КП 6-14(G1/2) ХЛ1
10 КП 6-22(А,Б) ХЛ1 (ВК25 G 3/4-B1,5)
11 КП 6-22(Б,Г) У1
12 КП 6-23 ОМ1
13 КП 6-23 ХЛ1
14 КП 6-23(А,Б,В) (G3/4) ХЛ1
15 КП 6-23(А,В,Г) ХЛ1
16 КП 12-12(А,Е)-22(Б,Д)-31(В) ХЛ1
17 КП 12-12(Д,Г)-21(А) ХЛ1
18 КП 12-12(Е,В)-24(А,Б,Г,Д) У1
19 КП 12-13 ХЛ1
20 КП 12-13-21 ХЛ1
21 КП 12-13(А,Б,В) 380 У1
22 КП 12-13(А,Б,В) 400 У1
23 КП 12-13(А,Б,В)-21(Г) ХЛ1
24 КП 12-13(А,Б,Д) У1
25 КП 12-13(А,Д,Е)-21(Б) ХЛ1
26 КП 12-13(Д,Б,В)-21(А) ХЛ1
27 КП 12-14(А,В,Г,Е)-21(Д) ХЛ1
28 КП 12-14(А,Е,В,Г)-22(Б,Д) ХЛ1
29 КП 12-14(Б,В,Г,Д)-21(А) ХЛ1
30 КП 12-15(А,В,Г,Д,Е)-21(Б) ХЛ1
31 КП 12-24(А,Б,Г,Д) ХЛ1
32 КП 12-24(А,Б,Д,Е) ХЛ1
33 КП 12-24(А,Б,В,Г) ХЛ1
34 КП 12-66(А,Б,В,Г,Д,Е) ХЛ1
35 КП 12-76 (А,Г,Б,Д,Е,В) У1
36 КП 12-П-14(А,В,Г,Е)-21(Б) ХЛ1
37 КП 12-П-23(А,Б,Г) ХЛ1
38 КП 12-П-23(Б,Г,Д) ХЛ1
39 КП 12П-26(А,Б,В,Г,Д,Е) ХЛ1
40 КП 24-11(В)-24(Г,Д,Ж,З) ХЛ1
41 КП 24-12(Г)-25(В,Д,Ж,З,Е) ХЛ1
42 КП 24-13(В,Г,З)-23(Д,Ж,Е) ХЛ1
43 КП 24-14(В,Г,Д,Е)-21(Ж)У1
44 КП 24-14(Г,Д)-21(В)-31(Ж) ХЛ1
45 КП 24-14(Г,Д)-22(В,Е)-31(Ж) ХЛ1
46 КП 24-14(Г,Д)-22(Ж,З) ХЛ1
47 КП 24-14(Г,Д)-23(Е,Ж,З)-31(В) ХЛ1
48 КП 24-14(Г,Д)-23(Ж,З,Е) ХЛ1
49 КП 24-16(В,Г,Д)-22(Ж,З) ХЛ1
50 КП 24-16(В,Г,Д)-23(Е,Ж,З) У1
51 КП 24-18(В,Г,Д,Е)-21(Ж)-У1
52 КП 24-18(В,Г,Д,Е)-22(Ж,З) ХЛ1
53 КП 24-18(Г,Д,З,Ж)-21(В) ХЛ1
54 КП 24-18(Г,Д,З,Ж)-22(В,Е) ХЛ1
55 КП 24-25(В,Г,Д,Е,Ж) ХЛ1
56 КП 24-26(В,Г,Д,Е,Ж,З) 380В У1
57 КП 24-26(Г,Д,Е,Ж,З,В) У1
58 КП 24-52(Г,Д)-61(Д)-81(Ж) ХЛ1
59 КП 24-56(Г,Д,З,Ж,Е, В)ХЛ1
60 КП 24-73(Г,Д)-83(Е,Ж,З)-ХЛ1
61 КП 24-75(Г,Д,Е)-83(Ж,З,В)-ХЛ1
62 КП 24-75(Г,Д,Ж,З,Е)У1
63 КП 24-86(Г,Д,Ж,З,Е,В)У1
64 КП 48-1(10)(В,Г,Д,Е,Л,К,И,З) 22(Б,Ж)-400-У1
65 КП 48-1(12)-23-21 ХЛ1
66 КП 48-1(16)(В,Г,Д,Е,Л,К,И,З)-22(Б,Ж)-У1
67 КП 48-18(В,Г,Д,Е)-22(И,К) ХЛ1
68 КП 48-2(10)(Б,В,Г,Д,Е,Ж,Л,К,И,З) ХЛ1
69 КП 48-26(Б,В,Г,Д,Е,Ж) ХЛ1
70 КП 48-27(Б,В,Г,Д,Е,Ж,Л) ХЛ1
71 КП 48-28(Б,В,Г,Д,Е,Ж,Л,К) ХЛ1
72 КП 48-28(Б,Г,Д,Ж,З,И,К,Л)-32(В,Е) 380В У1
73 КП 48-28(В,Г,Д,Е,З,И,К,Л)-31(Б) ХЛ1
74 КП 48-28(В,Г,Д,Е,З,И,К,Л)-32(Б,Ж)ХЛ1
75 КП 48-8(10)(В,Г,Д,Е,З,И,К,Л,Б)У1
76 КП 48-П-7(10)-82 ХЛ1
77 КИ 24-81(В)-81(D)-73(A)-73(C)380У1
78 КИ 24-81(В)-81(D)-73(A)-73(C)380У1
79 КИ 24-82(ВЕ)-76(ГДЖЗ)-У1
80 И др.
