Назначение
Общепромышленные коробки зажимов предназначены для соединения и разветвления не бронированных кабелей с оболочкой круглого сечения в цепях переменного или постоянного тока.
Конструкция

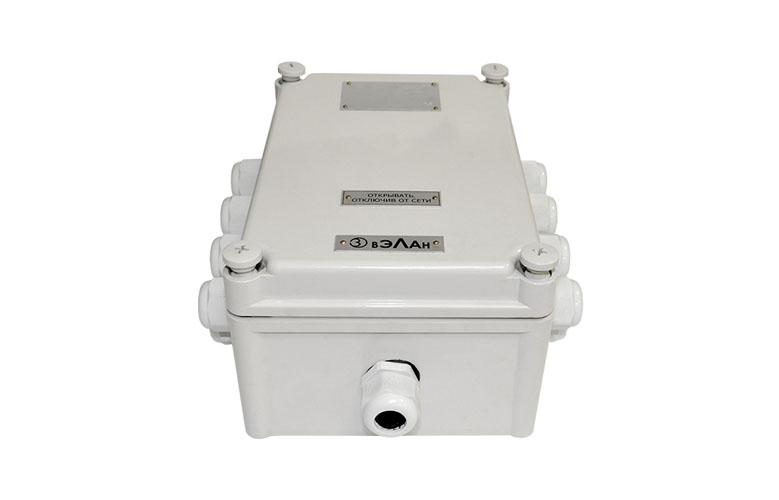

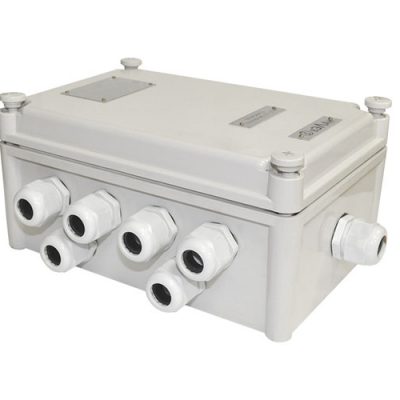

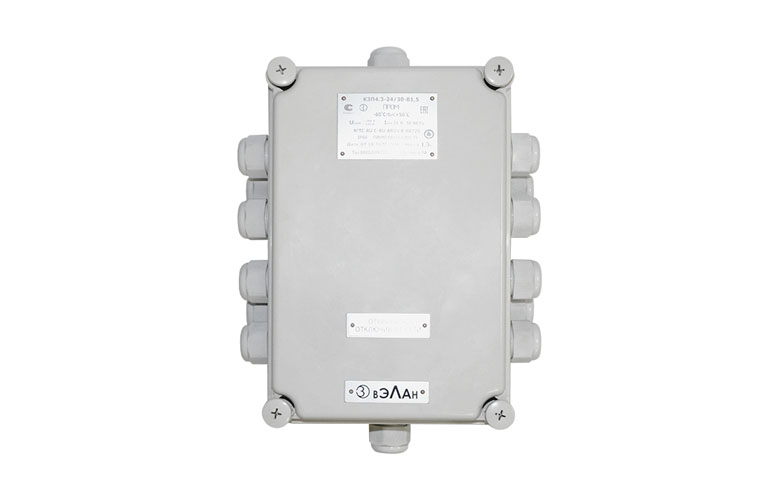

Коробка состоит из корпуса и крышки, соединенных друг с другом винтами. В корпусе коробки установлены винтовые контактные зажимы. Коробки выпускаются с пластиковыми кабельными вводами.
КЗПОХ1-Х2/Х3-Х4хХ5(Х6)-В1,5-ПРОМ
КЗПО – коробка зажимов пластиковая общепромышленная.
Х1 – типоразмер коробки, в зависимости от применяемой оболочки:
- 1.1 – КЗПО1.1 Размер коробки 65х95х55
- 2.1 – КЗПО2.1 Размер коробки 82х162х55
- 3.2 – КЗПО3.2 Размер коробки 150х200х100
- 4.4 – КЗПО4.4 Размер коробки 190х279х180
- 5.1 – КЗПО5.1 Размер коробки 280х380х130
- 5.2 – КЗПО5.2 Размер коробки 280х380х180
Х2 – номинальный ток применяемых клемм.
Х3 – количество клемм.
Х4 – типоразмер кабельного ввода, заглушки.
Х5 – количество кабельных вводов, заглушек для каждой из сторон.
Х6 – сторона установки кабельного ввода, заглушки (A, B, C, D).
В1,5 – вид климатического исполнения и категории размещения по ГОСТ 15150.
ПРОМ – общепромышленное исполнение.
Пример формулировки заказа:
Коробка зажимов пластиковая габарита 4.4, с 30 винтовыми клеммами на номинальный ток 24А, шестью кабельными вводами ВК-ПО-ВЭЛ-М25 на стороне А, одним кабельным вводом ВК-ПО-ВЭЛ-М25 на стороне B, шестью кабельными вводами ВК-ПО-ВЭЛ-М25 на стороне C и одним кабельным вводом ВК-ПО-ВЭЛ-М25 на стороне D, климатического исполнения и категории размещения В1,5:
КЗПО4.4-24/30-(ПО-М25)х6(А)-(ПО-М25)х1(В)-(ПО-М25)х6(С)-(ПО-М25)х1(D)-В1,5-ПРОМ.
Площадь сечения жил кабеля : от 0,5 до 70 мм в зависимости от выбранных клеммных зажимов
Температура окружающей среды: от -60°С до +55°С
Степень защиты от внешних воздействий: IP66
Материал коробки: пластик
Диаметр подводимых кабелей: от 4 до 44 мм в зависимости от типоразмера кабельного ввода
Вид климатического исполнения: В1,5
