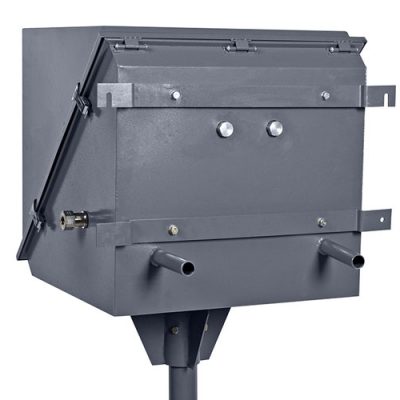

Коробки защитные взрывозащищённые диагональные ВЭЛАН КЗВД

Назначение

Кожухи защитные КЗВД используются в различных отраслях промышленности и предназначены для:

• оснований для установки различного электрооборудования и контрольно-измерительной аппаратуры на открытых площадках и в помещениях;
• обеспечения коммутации электропитания;
• обеспечения безопасной разводки электрических сигналов при выполнении измерений в составе автоматических систем управления, пожарной сигнализации, освещения и т. п.
• защиты от выпадения конденсата, замерзания, физических повреждений, агрессивных химических сред, осадков, грязи, пыли, песка, ультрафиолетового излучения;
• защиты от несанкционированного вскрытия;
• защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования.

Особенности

• Монтажная панель, позволяющая размещать внутри кожуха любое необходимое оборудование.
• Наличие стойки или внешних кронштейнов для удобства монтажа.
• Наличие смотрового окна.
• Наличие утеплителя с экранирующим покрытием для коробок из стали с покрытием и нержавеющей стали.
• Наличие защёлок для фиксации в закрытом положении.
• Наличие пневматического фиксатора верхнего положения крышки.
• Наличие кабельных вводов согласно заявке заказчика в зависимости от требования заказчика.
• Для монтажа электрооборудования возможна установка передвижной и/или дополнительной стационарной монтажной панели, дин-рейки или перфорированных профилей.
• Возможность изготовления с обогревом.
• Материал корпуса коробки по выбору заказчика: сталь с антикоррозионным покрытием, нержавеющая сталь, стеклопластик.

Конструкция

Кожухи защитные КЗВД с диагональным открытием позволяют производить удобный доступ к оборудованию на открытых пространствах или в помещениях особенно там, где нет возможности установить шкафы с двусторонним обслуживанием, также в стесненных условиях или когда необходимо произвести монтаж вплотную к стене.

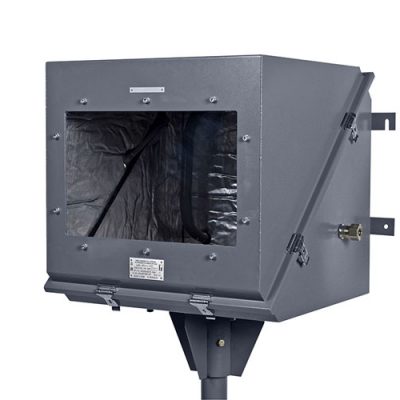

Кожух имеет смотровое окно для визуального контроля состояния оборудования и показания приборов без открывания крышки.

Основными конструктивными элементами кожуха являются корпус и крышка. Корпус и крышка выполнены из стального листа толщиной 1,5 мм. С внутренней стороны кожух оснащен утеплителем с экранирующим покрытием толщиной 10…25 мм.

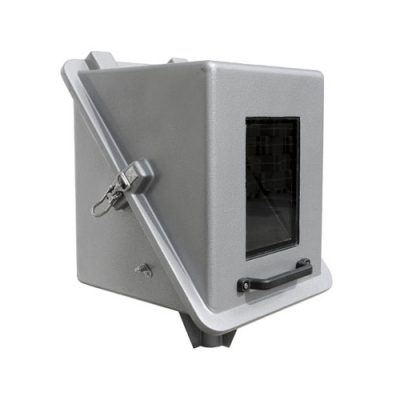

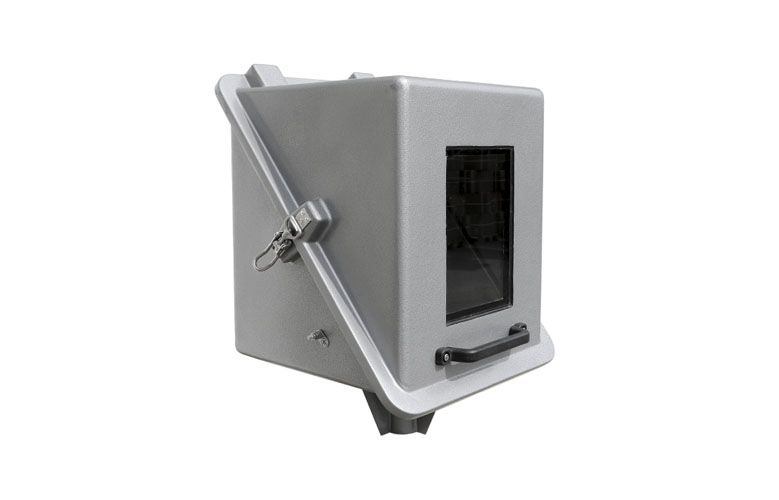

Корпус и крышка коробок выполнены из стеклопластика с наполнителем из вспененного пенополиуретана.

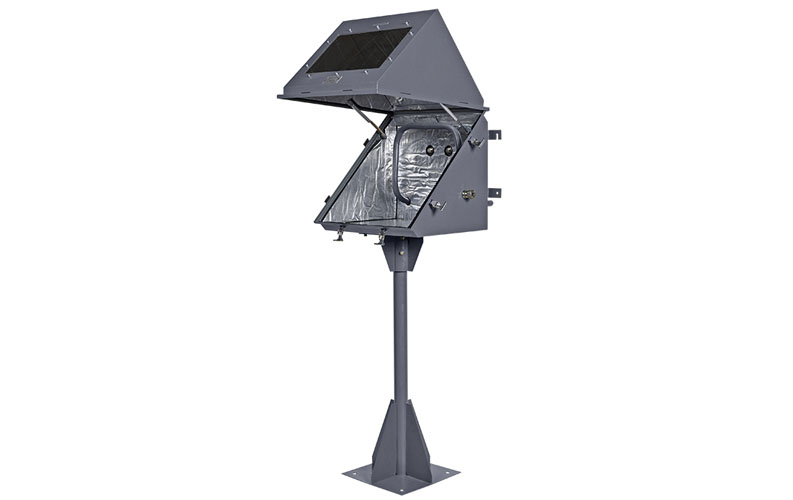

Конструкция снабжена быстросъемными защелками и фиксатором верхнего положения крышки.

Варианты крепления:

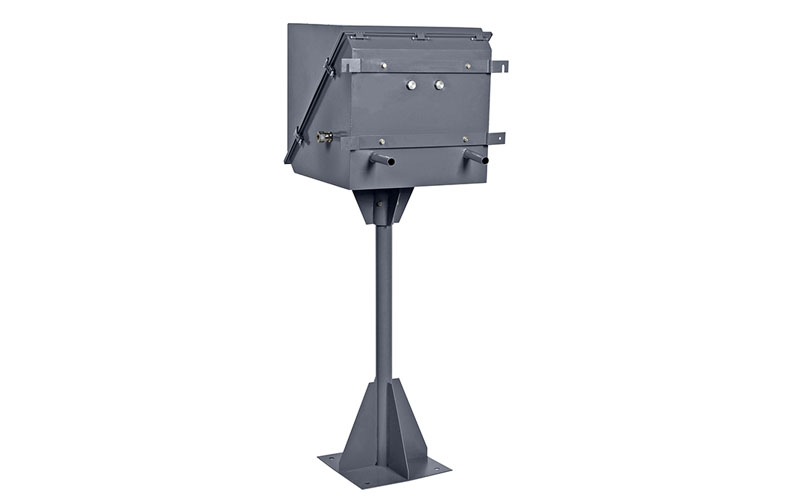

• крепление на стойке,
• крепление навесное на скобах к стене,
• крепление кронштейном на трубу.

КЗВД- Х1 – Х2 х Х3 Х4 – Х5-Х6-Х7 «ОБОГРЕВ» Х8

КЗВД – коробка защитная взрывозащищенная диагональная

Х1 – материал коробки:

• С – сталь с покрытием
• Н – нержавеющая сталь
• П – стеклопластик

Х2 – ширина коробки, см.

Х3 – высота коробки, см.

Х4 – глубина коробки, см.

Х5 – вариант крепления:

• С – на стойке напольное
• Н – навесное к стене
• К – кронштейном на трубу

Х6 – указание наличия кабельных вводов: DxN(F):

• D – обозначение кабельного ввода
• N – количество кабельных вводов
• F – поверхность расположения кабельного ввода, согласно схеме (А, В, С, D)

При отсутствие вводов – индекс не указывается

Х7 – климатическое исполнение и категория размещения по ГОСТ 15150: У1, УХЛ1 или В1

«ОБОГРЕВ» – индекс, указывающий на наличие обогревателя. При отсутствии обогревателя- индекс не указывается

Х8 – маркировка взрывозащиты

Пример формулировки заказа:

кожух стальной с габаритами 50х50х50 см с креплением навесным к стене, с одним кабельным вводом ВК-Л-ВЭЛЗ-М20-ЕхеG по стороне “С” и двумя кабельными вводами ВК-Л-ВЭЛ-1БМ-М25-ЕхеG по стороне “D” климатического исполнения В1 с обогревом:

КЗВД-С-50-50-50-Н-(Л-З-М20)х1(С)-(Л-1БМ-М25)х2(D)-В1 “ОБОГРЕВ” 1Ех е mb II T6 Gb X

Маркировка взрывозащиты:

• для коробок с обогревом: 1Ex e mb II T6 (Т5/Т4/Т3) Gb X; Ex tb IIIC T85°С (T100°С/T135°С/T200°С) Db Х
• для применения в качестве Ех-компонента: 1Ех e II Gb U; Ex tb IIIC Db U
• для применения в качестве Ех-компонента с обогревом: 1Ех e mb II Gb U; Ex tb IIIC Db U

Степень защиты от внешних воздействий: IР65, IP66

Температура окружающей среды: от – 60°С до + 55°С

Габаритные размеры:

• КЗВД-С, КЗВД-Н 50х50х50 см*
• КЗВД-П 55х46х47 см

Номинальное рабочее напряжение обогревателей: 230 В

Номер технических условий: ПИНЮ.685564.002 ТУ

* Возможно изготовление с габаритами по индивидуальному заказу.
