Назначение
Коробки соединительные КПххС из листовой стали предназначены для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности .
Особенности
- Специальное покрытие (эмаль меламиноалкидная) стойко к агрессивному воздействию внешней среды, например, периодическим воздействиям минеральных масел, бензина и воды, предназначена для эксплуатации на открытом воздухе в районах с холодным и умеренным климатом.
- По согласованию с потребителем возможна комплектация любым количеством вводов и комбинаций Ех – компонентами, зажимами, блоками зажимов и кабельными вводами других производителей, имеющих сертификаты соответствия на взрывозащищенность.
Конструкция

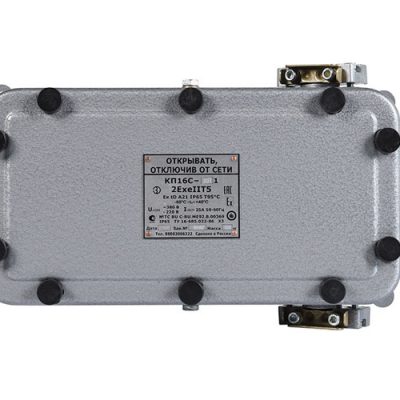

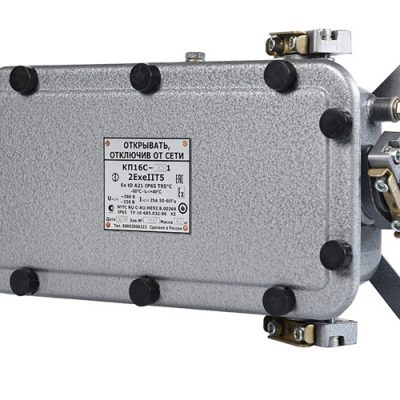

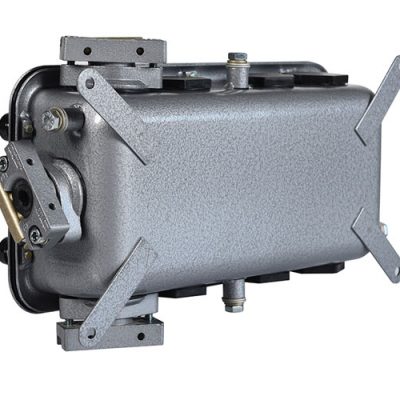

Коробка состоит из корпуса и крышки, изготавливаемых методом глубокой вытяжки из стального листа. По бокам коробки возможна установка кабельных вводов. Коробка оснащена четырьмя болтами заземления, расположенными снаружи, и двумя шпильками заземления, расположенными внутри коробки.
Комплектность поставки
В комплект поставки входит коробка с кабельными вводами и клеммными зажимами, руководство по эксплуатации и паспорт.
КПХ1Х2С-Х3Х4(V)-Х5-Х6-Х7
К – коробка соединительная;
П – уровень взрывозащиты «повышенная надежность против взрыва».
Х1 – количество клеммных зажимов: 16, 24, 48, 64
Х2 – индекс «П» , указывающий на применение пружинных зажимов. Для винтовых клемм не указывается.
С – оболочка, изготовленная из листовой стали.
Х3 – условное обозначение кабельных вводов:
- 1 – ВК2х12-В1,5-1Ex e IIС Gb, ВК2х12-G1/2-B1,5-1Ex e IIС Gb;
- 2 – ВК25-В1,5-1Ex e IIС Gb, ВК25-G3/4-B1,5-1Ex e IIС Gb;
- 3 – ВК30-В1,5-1Ex e IIС Gb, ВК30-G1-В1,5-1Ex e IIС Gb;
- 4 – ВК42-В1,5-1Ex e IIС Gb, ВК42-G1 1/4-В1,5-1Ex e IIС Gb
Х4 – количество кабельных вводов (при количестве более 9 вводов цифры, обозначающие количество кабельных вводов, указываются в скобках).
(V) – сторона коробки либо буквенный индекс расположения вводов по заказ–наряду, согласованному с предприятием-изготовителем.
Х5 – номинальное напряжение: 230В, 400В или 690В.
Х6 – климатическое исполнение и категория размещение по ГОСТ 15150: У1, УХЛ1.
Х7 – маркировка взрывозащиты: РП Ex e I Мс, 1Ex е IIC T5 Gb. Если маркировка взрывозащиты не указана, то коробки изготавливаются с маркировкой 1Ex е IIC T5 Gb.
Примечание: количество кабельных вводов условного обозначения “1” должно быть кратным 2 в связи с установкой сдвоенных вводов ВК2х12.
Пример формулировки заказа:
Коробка на номинальное напряжение 400В, частотой сети 50Гц с 24 клеммными зажимами, с двумя кабельными вводами 1-(Ø12мм) с расположением «Г», с двумя кабельными вводами 2-(Ø25мм) с расположением «Д, З», с одним кабельным вводом 3-(Ø30мм) с расположением «Л», с двумя кабельными вводами 4-(Ø40мм) с расположением «Б, Ж», с маркировкой взрывозащиты 1Ex е IIC T5 Gb, климатическим исполнением и категорией размещения У1: КП24С-12(Г)-22(ДЗ)-31(Л)-42(БЖ)-400-У1
Примечание:
По спецзаказу коробки изготавливаются с трубными вводами серии ВК и с металлическими кабельными вводами серии ВК-ВЭЛ (с/з).
В коробки КП48ПС и КП64ПС кабельные вводы на стороны “Б,Ж” не устанавливаются.
Маркировка взрывозащиты: РП Ex e I Mc, 1Ex e IIC T5 Gb, Ex tb IIIC T95°C Db
Материал коробки: листовая сталь с антикоррозийным покрытием
Степень защиты от внешних воздействий: IР65 или IР66
Диаметр подводимых кабелей: от 4 мм до 40 мм (в зависимости от выбранного типа кабельного ввода)
Сечение жил подводимых кабелей: от 0,08 мм2 до 6 мм2 (в зависимости от выбранного типа клемм)
Количество клеммных зажимов: 16, 24, 48, 64 (в зависимости от выбранного типа клемм)
Номинальное напряжение: до 690В
Номинальный ток:
- КП16С, КП24С – 25А
- КП16ПС, КП24ПС, КП48ПС, КП64ПС – 20А
Температура окружающей среды:
- для климатического исполнения У1 от – 40°С до + 40°С;
- для климатического исполнения ХЛ1 от – 60°С до + 40°С
Номер технических условий: ПИНЮ.685564.002 ТУ
