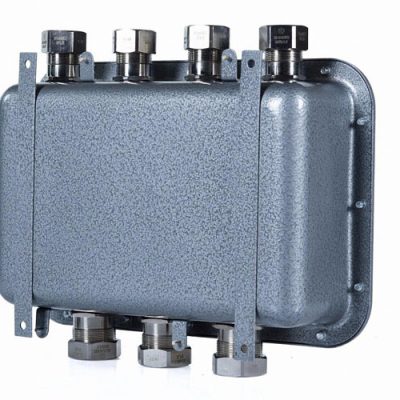

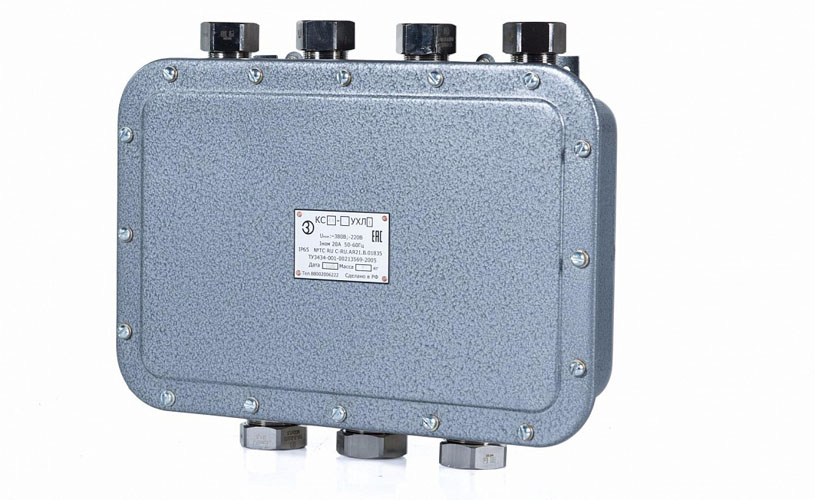

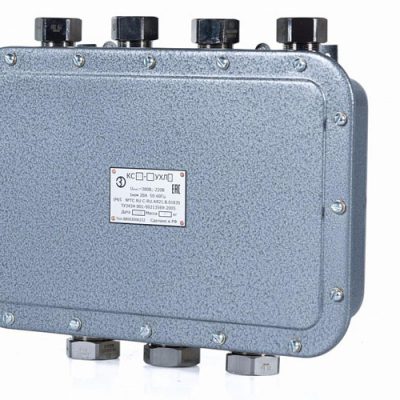

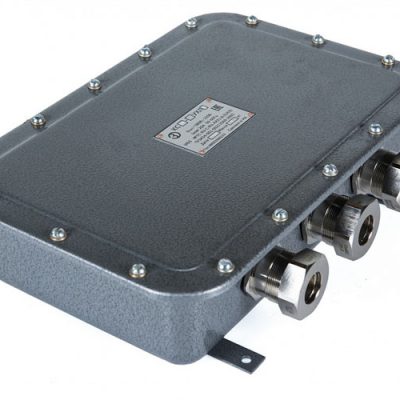

Коробки соединительные общепромышленные из стали ВЭЛАН КС

Главная/Продукция Вэлан, Ящики и коробки/Коробки соединительные общепромышленные из стали ВЭЛАН КС

Назначение

Коробки предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 400В переменного тока частотой до 60ГЦ и напряжением до 230В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5-6 мм2, эксплуатируемых как внутри, так и снаружи помещений.

Особенности

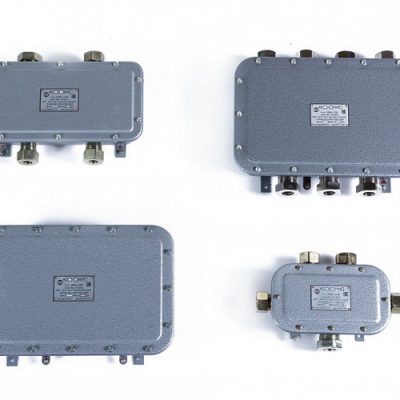

  • На основании трёх типоразмеров корпуса коробки соединительной может быть реализовано 30 исполнений с различными кабельными вводами и различным количеством клеммных зажимов.
  • Специальное покрытие (эмаль меламиноалкидная) стойко к агрессивному воздействию внешней среды, например, периодическим воздействиям минеральных масел, бензина и воды, предназначено для эксплуатации на открытом воздухе в районах с холодным и умеренным климатом.

Конструкция

Коробка состоит из корпуса и крышки, соединенных друг с другом винтами. В корпусе коробки установлены винтовые контактные зажимы. Коробки выпускаются с привернутыми сальниками (пластмассовыми), кабельными вводами (металлическими) или с втулками пластмассовыми уплотнительными. Снаружи и внутри коробки имеются заземляющие зажимы – для присоединения заземляющих проводников.

КС Х1 – Х2 Х3 Х4

КС – коробка соединительная

Х1 – количество винтовых контактных зажимов: 12, 24, 36, 48

Х2 – условное обозначение типа сальника для ввода кабеля (провода):

  • 1 – привёртный пластмассовый
  • 2 – втулка пластмассовая уплотнительная
  • 3 – привёртный (стальной)
  • 4 – привёртный (латунный)

Х3 – условное обозначение исполнения коробки по сочетанию количества сальников и диаметров вводимых кабелей (проводов): цифры от 0 до 9

Х4 – климатическое исполнение и категория размещения ГОСТ 15150:

  • для коробок с кабельными вводами – УХЛ1
  • для коробок с привёртными сальниками и пластмассовыми втулками – УХЛ2

Пример формулировки заказа:

коробка соединительная вторичных и электрических цепей напряжением до 400 В переменного тока частотой до 60 Гц и напряжением до 230 В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5-6 мм2 , эксплуатируемых как внутри, так и снаружи помещений с 12 винтовыми контактами зажимами с втулкой пластмассовой уплотнительной и условным обозначением исполнения коробки по сочетанию количества сальников и диаметров вводимых кабелей типа 2:

КС12-22 УХЛ2

Степень защиты от внешних воздействий: IР65

Материал изготовления коробки: сталь

Диаметр подводимых кабелей: от 4 мм до 42 мм

Номинальный ток: до 20 А

Температура окружающей среды:

  • для УХЛ1 – от – 60°С до + 40°С
  • для УХЛ2 – от – 25°С до + 40°С

Номер технических условий: ПИНЮ.685564.002 ТУ
