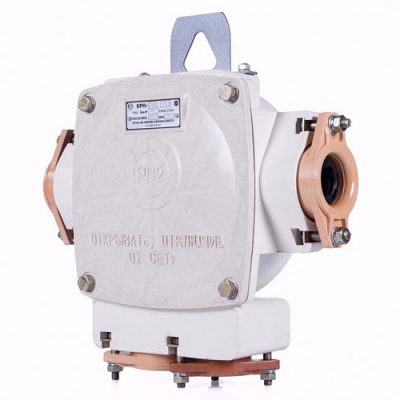

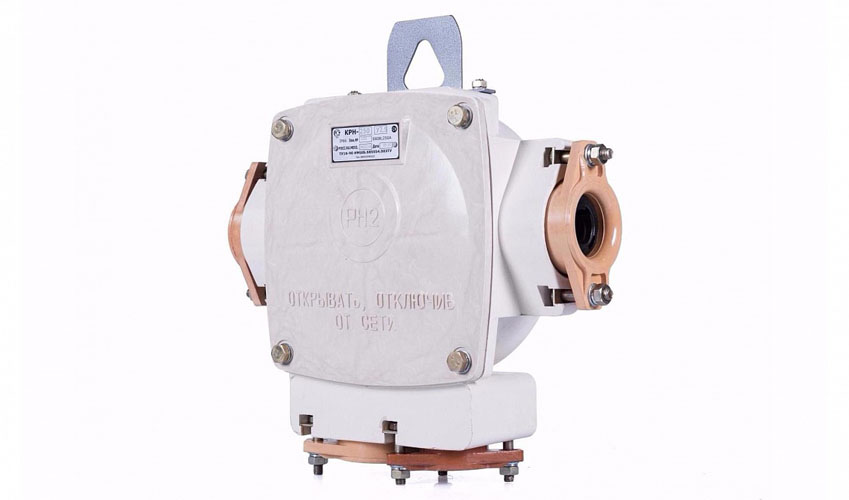

Коробки разветвительные ВЭЛАН КРН из пластика

Главная/Продукция Вэлан, Ящики и коробки/Коробки разветвительные ВЭЛАН КРН из пластика

Назначение

Коробки разветвительные предназначены для соединения и разветвления гибких и бронированных кабелей, проводов с медными и алюминиевыми жилами на горнорудных предприятиях черной и цветной металлургии. Окружающая среда не взрывоопасная.

Особенности

  • Большое сечение подводимых жил кабеля.
  • Прочный корпус.
  • Коробка предназначена для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва газа или пыли.

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающих уплотнение гибких кабелей с наружным диаметром от 24 до 52 мм (сечение жил кабелей от 6 до 70 мм2) и приспособление для подвески коробки. Кабели фиксируют при помощи специальных втулок, обеспечивающих разгрузку жил от растягивающих усилий и скручивания.

В корпусе смонтированы шесть зажимов, соединенные попарно шинами, предназначенными для силовых цепей, и три заземляющих зажима, соединенные между собой шинами. Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников.

КРН-Х1 Х2Х3:

К – коробка

Р – разветвительная

Н – рудничное нормальное исполнение

Х1 – номинальный ток, А: 200 или 250

Х2 – климатическое исполнение У; ХЛ; Т

Х3 – категория размещения 2,5

Пример формулировки заказа:

коробка разветвительная “рудничного нормального исполнения” из пластика на номинальное напряжение 660 В, 250 А, с частотой сети 50 Гц, климатического исполнения и категории размещения У2,5 – КРН-250У2,5

Маркировка взрывозащиты: РН2

Степень защиты от внешних воздействий: IР66

Материал изготовления коробки: пластик

Диаметр подводимых кабелей: от 24 мм до 52 мм

Сечение жил подводимых кабелей: от 6,0 мм2 до 70,0 мм2

Номинальное напряжение: до 660В

Температура окружающей среды: от – 60 °С до + 45°С

Количество зажимов силовых/заземления: 6/3

Номинальный ток: 200, 250 А

Номер технических условий: ТУ 16-90 ИМШБ.685554.003 ТУ
