Коробки разветвительные силовые ВЭЛАН КРС63 из пластика

Главная/Продукция Вэлан, Ящики и коробки/Коробки разветвительные силовые ВЭЛАН КРС63 из пластика

Назначение

Коробки разветвительные КРС63 силовые клеммные предназначены для эксплуатации в трехфазных цепях переменного тока с заземленной нейтралью трансформатора напряжением до 690В частотой 50 и 60 Гц на ток до 63 А в условиях взрывоопасных помещений и наружных установок предприятий химической и нефтехимической промышленности.

Особенности

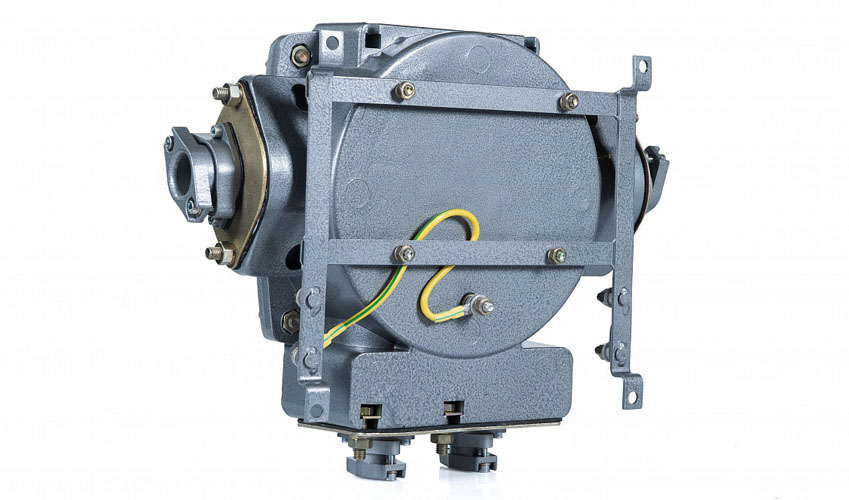

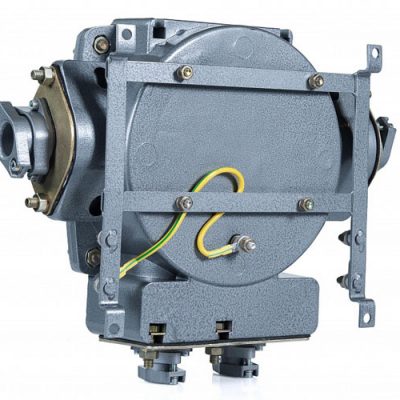

  • Кронштейны для крепления коробки имеют болты заземления.
  • Коробка обеспечивает простоту и надёжность присоединения кабеля.

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающие уплотнение гибких кабелей с наружным диаметром от 10 до 29 мм (сечение жил кабелей от 6,0 до 25 мм2).

В корпусе смонтированы шестнадцать зажимов, предназначенных для силовых цепей, два заземляющих зажима внутри корпуса и четыре наружных зажима заземления, расположенных на раме. Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников.

КРС63 – Х1 Х2

КРС – коробка разветвительная силовая

63 – номинальный ток, А

Х1 – климатическое исполнение У; Т

Х2 – категория размещения У1

Пример формулировки заказа:

коробка разветвительная силовая клеммная, “повышенной надежности против взрыва”, из пластика на номинальное напряжение 690 В, 63 А, с частотой сети 50 Гц, климатического исполнения и категории размещения 1: КРС63-У1

Маркировка взрывозащиты: 1Ех е II Т5 Gb, Ex tb IIIC T100°C Db

Материал изготовления коробки: пластик

Степень защиты от внешних воздействий: IР66

Диаметр подводимых кабелей: от 10 мм до 29 мм

Сечение жил подводимых кабелей: от 6,0 мм2 до 25,0 мм2

Номинальное напряжение: до 690 В

Номинальный ток: 63 А

Количество зажимов:

  • силовых 16
  • зажимов заземления 2 внутренних, 4 наружных

Температура окружающей среды:

  • У1 – от – 40°С до + 45°С
  • Т1 – от – 10°С до + 45°С

Номер технических условий: ПИНЮ.685564.002 ТУ
