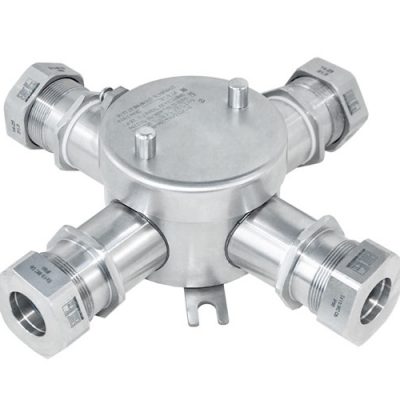

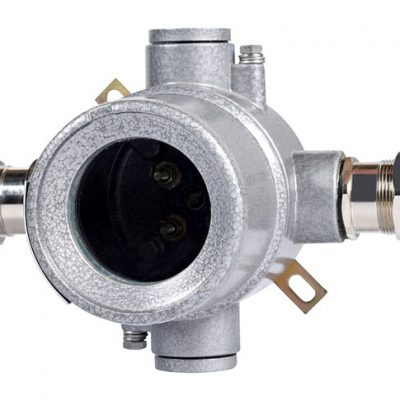

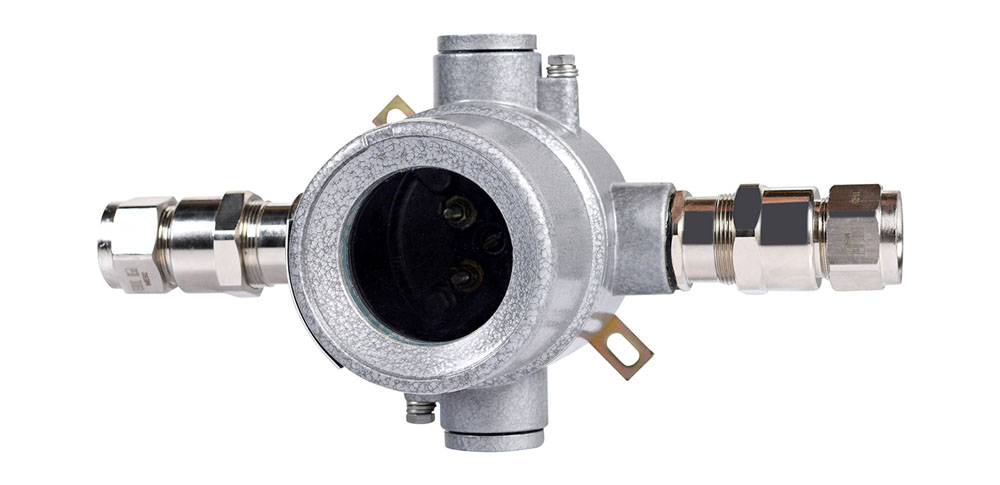

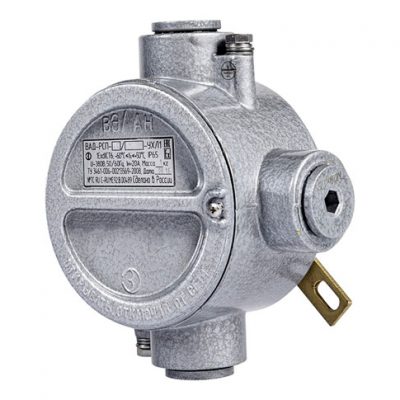

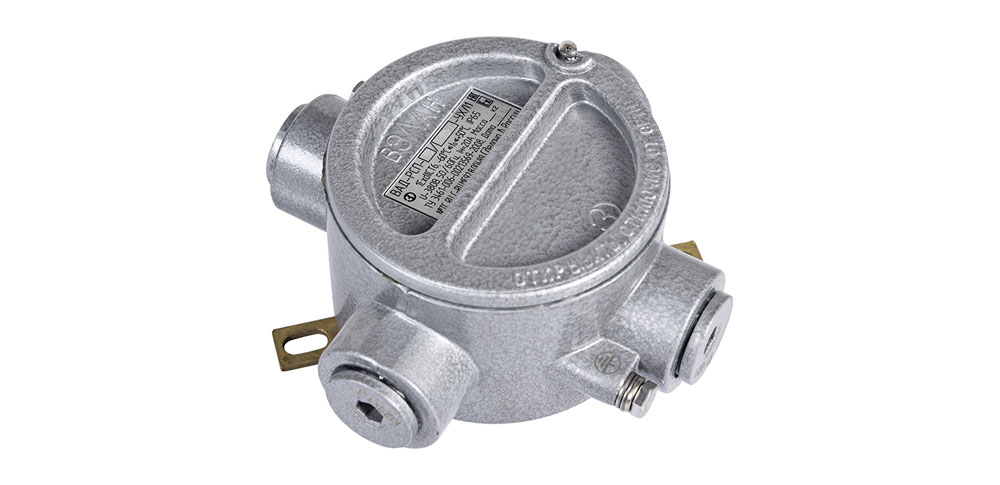

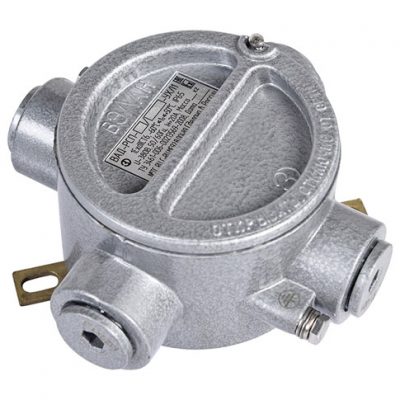

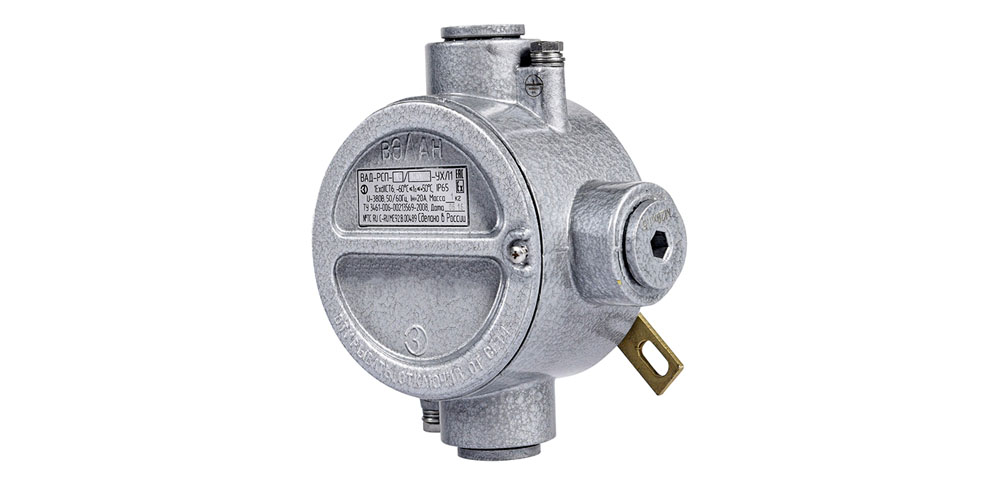

Коробка взрывозащищенная распределительная для осветительного оборудования ВЭЛАН ВАД-РСП

Главная/Продукция Вэлан, Ящики и коробки/Коробка взрывозащищенная распределительная для осветительного оборудования ВЭЛАН ВАД-РСП

Назначение

Используется в качестве распределительной коробки и/или элемента крепления для осветительного оборудования, устанавливаемого во взрывоопасных зонах . В коробках с окном имеется возможность размещения внутри видеокамеры, микроволнового датчика движения, датчика освещенности или другого оборудования.

Особенности

  • Конструкция коробки удобна для транзитной прокладки кабеля.
  • Малые габариты и вес.
  • Удобный и быстрый доступ к клеммным зажимам.

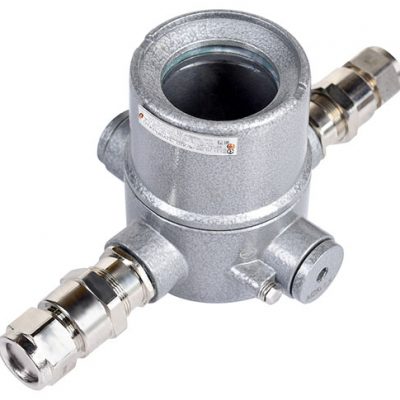

  • Возможность изготовления с окном.
  • Различные материалы изготовления: нержавеющая сталь, алюминиевый сплав, чугун.
  • При изготовлении из нержавеющей стали возможность комплектации пятым кабельным вводом, закреплённым на крышке.

Конструкция

Корпус изготавливается из нержавеющей стали, алюминиевого сплава, чугуна. Корпус (кроме корпуса из нержавеющей стали) покрыт порошковой краской. Нержавеющая сталь может быть AISI 304 или AISI 316 по выбору заказчика.

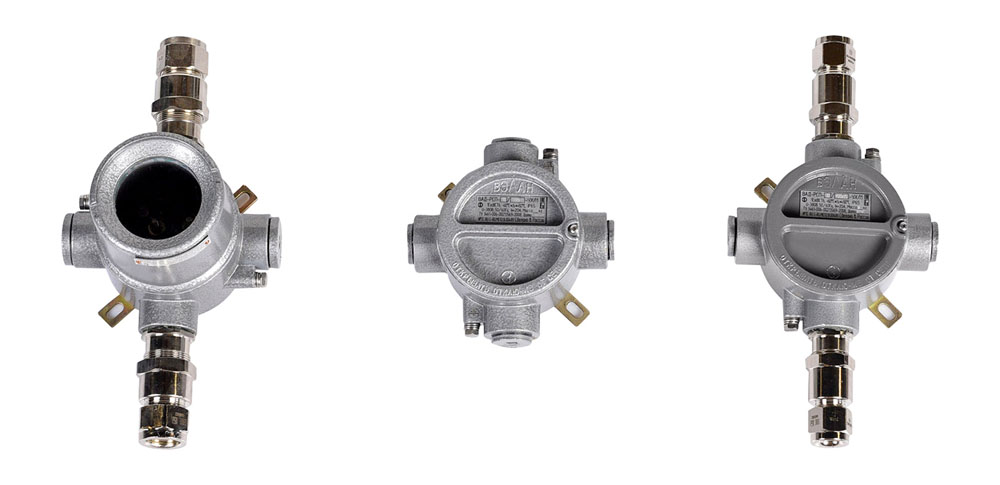

Коробка имеет несколько типов корпуса:

  • ВАД-РСП-A, B, C, D, E, H: круглый корпус с патрубками с внутренней резьбой для установки кабельных вводов. Резьбы могут быть: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1. Есть возможность установки окна диаметром 60 мм в коробку из алюминиевого сплава.
  • ВАД-РСП-F и G: от круглого корпуса отходят три патрубка с внутренней резьбой. Два патрубка смещены от центра в сторону планки для крепления коробки на плоской поверхности для облегчения транзитной прокладки кабеля. Третий патрубок имеет стопорный винт, используемый для предотвращения скручивания присоединяемой трубы или переходной муфты. В коробке ВАД-РСП-F два отверстия под кабельные вводы могут быть с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1, одно отверстие под трубу имеет резьбу М25х1,5. В коробке ВАД-РСП-G два отверстия под кабельные вводы имеют резьбу М25х1,5, одно отверстие под трубу имеет резьбу М25х1,5.

Внутри корпуса установлены клеммные зажимы.

Внутри и снаружи коробки установлены винты заземления.

Крышка коробки крепится на корпусе с помощью резьбы.

При изготовлении коробки с окном коробка комплектуется светопропускающим элементом с высокой прозрачностью и прочностью.

Коробки F и G используются как составные части крепления светильников.

Комплектность поставки

Коробки ВАД-РСП- A, B, C, D, E из алюминиевого и цинкового сплава, коробки ВАД-РСП-F и ВАД-РСП-G, если в обозначении не указываются кабельные вводы, а указывается резьба, по умолчанию комплектуются заглушками.

Коробки ВАД-РСП-D, H из нержавеющей стали по умолчанию комплектуются кабельными вводами для небронированного кабеля типоразмера, указанного в обозначении.

ВАД-РСП – Х0-Х1/Х2-Х3-Х4-Х5

ВАД-РСП – коробка взрывозащищенная распределительная.

Х0 – индекс «0» указывает на наличие смотрового окна, если окно не требуется, индекс не указывается (только для коробок из алюминиевого сплава).

Х1 – тип распределительной коробки: A, B, C, D, E, F, G, Н.

Х2 – тип резьбы или тип и количество кабельных вводов;

Х3 – индекс, указывающий материал, из которого изготовлена коробка:

  • Н1 – нержавеющая сталь А2-70 (AISI 304);
  • Н2 – нержавеющая сталь А4-70 (AISI 316);

Индекс не указывается для коробок из алюминиевого сплава.

Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, У1, У5, ОМ1, В1.;

Х5 – маркировка исполнения по взрывозащите: PB Ex d I Mb – маркировка взрывозащиты для рудничного исполнения; 1Ex e IIC T6 Gb – маркировка взрывозащиты исполнения повышенной надежности против взрыва; ПРОМ – общепромышленное исполнение (невзрывозащищенное). При отсутствии индекса Х5 коробка из нержавеющей стали и алюминиевого сплава изготавливается с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db.

Примеры формулировки заказа:

Пример маркировки коробки ВАД-РСП типа D, изготовленной из алюминиевого сплава, с маркировкой взрывозащиты 1Ex d IIC T6 Gb, с окном, с четырьмя резьбовыми отверстиями М25х1,5, климатическим исполнением и категорией размещения УХЛ1:

ВАД-РСП-О-D/М25х1,5-УХЛ1

Пример маркировки коробки ВАД-РСП типа D, изготовленной из стали марки AISI 304, с маркировкой взрывозащиты РВ Ex d I Mb, с четырьмя резьбовыми отверстиями G1, с кабельными вводами под небронированный кабель, климатическим исполнением и категорией размещения У5:

ВАД-РСП-D/G1-Н1-У5-РВ Ex d I Mb

Пример маркировки коробки ВАД-РСП типа H, изготовленной из стали марки AISI 316, с маркировкой взрывозащиты 1Ex d IIC T6 Gb, с пятью кабельными вводами (только для корпуса из нержавеющей стали) ВК-Н-ВЭЛ 2БМ-G1-ExdG-В1,5, климатическим исполнением и категорией размещения УХЛ1:

ВАД-РСП-H/(Н-2БМ-G1)х5-Н2-УХЛ1

Тип корпуса: ВАД-РСП-А/

Материал изготовления корпуса: алюминиевый сплав

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, Ex tb IIIC T80°C Db
  • Масса: 0,75кг
  • Количество и тип резьбовых отверстий: Одно отверстие с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Тип корпуса: ВАД-РСП-B/

Материал изготовления корпуса: алюминиевый сплав

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, Ex tb IIIC T80°C Db
  • Масса: 0,80кг
  • Количество и тип резьбовых отверстий: Два отверстия с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Тип корпуса: ВАД-РСП-C/

Материал изготовления корпуса: алюминиевый сплав

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, Ex tb IIIC T80°C Db
  • Масса: 0,85кг
  • Количество и тип резьбовых отверстий: Три отверстия с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Тип корпуса: ВАД-РСП-Е/

Материал изготовления корпуса: алюминиевый сплав

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, Ex tb IIIC T80°C Db
  • Масса: 0,80кг
  • Количество и тип резьбовых отверстий: Два отверстия с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Тип корпуса: ВАД-РСП-D/

Материал изготовления корпуса: алюминиевый сплав

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, Ex tb IIIC T80°C Db
  • Масса: 0,90кг
  • Количество и тип резьбовых отверстий: Четыре отверстия с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

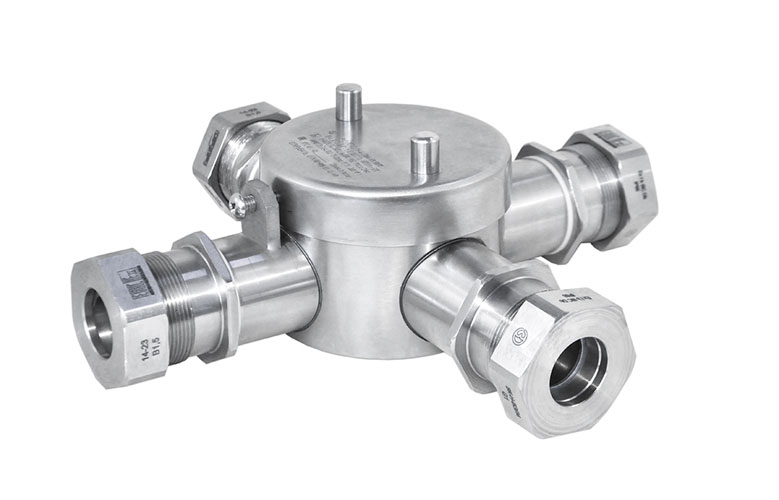

Материал изготовления корпуса: нержавеющая сталь

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, РВ Ех d I Mb, Ex tb IIIC T80°C Db
  • Масса: 1.50кг
  • Количество и тип резьбовых отверстий: Четыре отверстия с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Тип корпуса: ВАД-РСП-F/

Материал изготовления корпуса: алюминиевый сплав

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db
  • Масса: 0,97кг
  • Количество и тип резьбовых отверстий: Два отверстия под кабельные вводы с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Тип корпуса: ВАД-РСП-G/

Материал изготовления корпуса: чугун

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, РВ Ех d I Mb, Ex tb IIIC T80°C Db
  • Масса: 2.17кг
  • Количество и тип резьбовых отверстий: Два отверстия под кабельные вводы с резьбой: М25х1,5,одно отверстие М25х1,5 под трубу

Тип корпуса: ВАД-РСП-Н/

Материал изготовления корпуса: нержавеющая сталь

  • Маркировка взрывозащиты: 1Ex d IIC T6 Gb, 1Ex d ia IIC T6 Gb, 1Ex e IIC T6 Gb, РВ Ех d I Mb, Ex tb IIIC T80°C Db
  • Масса: 1,70кг
  • Количество и тип резьбовых отверстий: Пять отверстий с резьбой: М20х1,5 или G1/2 или К1/2; М25х1,5 или G3/4 или К3/4; М32х1,5 или G1 или К1

Обозначение типа корпуса коробки: ВАД-РСП-А, В, С, D, Е, Н/ Основное предназначение: разветвление и соединение кабелей

Обозначение типа корпуса коробки: ВАД-РСП-F/ Основное предназначение: крепление светильников

Обозначение типа корпуса коробки: ВАД-РСП-G/ Основное предназначение: крепление светильников

Тип клемм: винтовой зажим

Клеммы: 6 х (0,2-4) мм 2 (для исполнения A, B, C, D, E, F) или 4 х (0,2-2,5) мм2 (для исполнения G, Н)

Номинальное напряжение: до 380В

Номинальный ток: до 30А

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66

Температура окружающей среды:

  • для климатического исполнения УХЛ1 – от – 60°С до + 50°С
  • для климатического исполнения УХЛ5 – от – 10°С до + 35°С
  • для климатического исполнения У1 – от – 40°С до + 50°С
  • для климатического исполнения У5 – от – 5°С до + 35°С
  • для климатического исполнения ОМ1 – от – 40°С до + 45°С

Номер технических условий: ПИНЮ.685564.002
