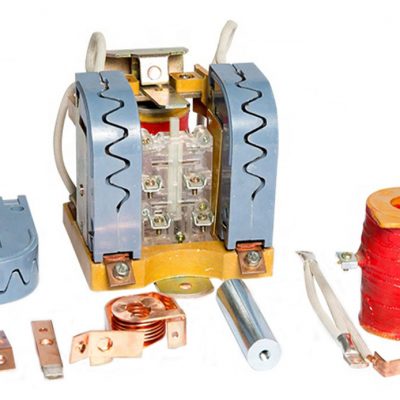

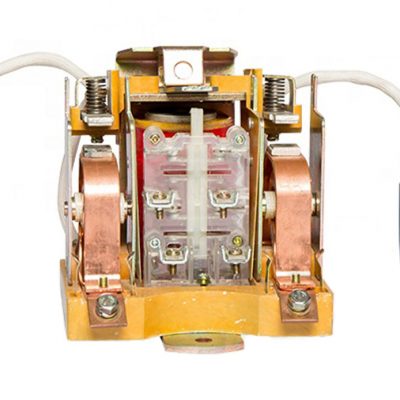

Назначение
Контакторы тяговые крановые серии КТК 1-20, торговой марки «Контактэнерго», предназначены для коммутации цепей постоянного тока кранового и тягового электрооборудования, напряжением до 220В и переменного тока кранового оборудования напряжением до 440В с частотой 50 и 60Гц с питанием включающих катушек постоянным. По воздействию климатических факторов внешней среды контактор изготавливается для умеренного и холодного климата категории размещения 2 по ГОСТ 15150-69.
Контактор рассчитан для работы в продолжительном, прерывисто- продолжительном, кратковременном и повторно-кратковременном режимах работы. Контактор допускает частоту включений до 1200 вкл./ час.
Принцип действия
Управление контакторов осуществляется посредством вспомогательной цепи оперативного тока, проходящего по электромагнитной катушке, при этом величина оперативного тока значительно ниже рабочего тока коммутируемой электрической цепи. Включающие катушки контакторов рассчитаны исключительно на постоянный ток напряжением 110В и 220В. Для коммутации дополнительных слаботочных переключающих цепей управления и сигнализации, в конструкцию контакторов предусмотрен блок- контакт с сочетанием контактов 1 замкнутый + 1 разомкнутый.

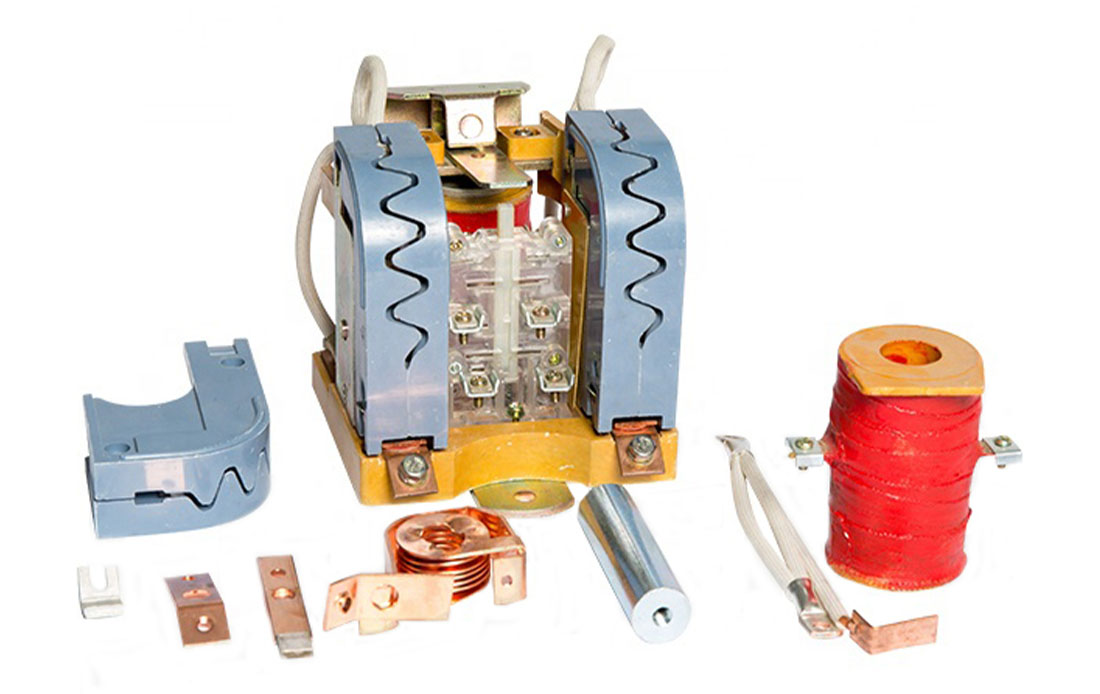

Преимущества
- Современная, компактная конструкция и материалы, обеспечивающие большой коммутационный ресурс;
- Оптимальная схема разрыва главных контактов, любые аварийные ситуации и риски сведены к минимуму;
- Минимальные затраты при монтаже и обслуживании.
КТК 1 20 У2, ХХ А, ХХХ В
КТК – контактор тяговый крановый;
1 – индекс, указывающий на величину контактора;
20 – число фаз (где “20” -двухфазный);
У2 – климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69;
ХХ А – величина номинального тока;
ХХХ В – напряжение включающей катушки.

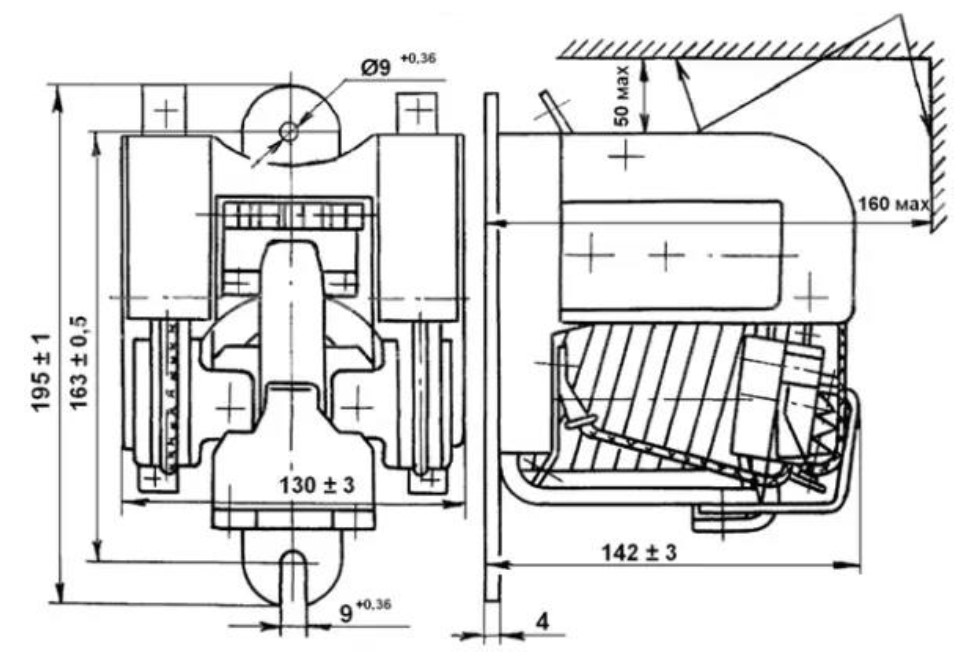

Номинальное напряжение главной цепи Ue, В | – 220 ~380/50Гц ~440/50Гц |
Номинальный рабочий ток In, А | 25, 63, 80 |
Число циклов включений-отключений в час | 1200 |
Механическая износостойкость, циклов ВО | 16000000 |
Напряжение катушки управления Uc, В | – 110 – 220 |
Постоянная времени, мс | 7.5 10 |
Тип вспомогательных контактов | 1з + 1р |
Номинальное напряжение вспомогательной цепи, В | – 110 – 220 ~380/50Гц ~440/50Гц |
№ | Варианты типоисполнений |
Контакторы КТК 1-20 | |
1 | Kонтактор КТК 1-20 25А 110В |
2 | Kонтактор КТК 1-20 25А 220В |
3 | Kонтактор КТК 1-20 63А 110В |
4 | Kонтактор КТК 1-20 63А 220В |
5 | Kонтактор КТК 1-20 80А 110В |
6 | Kонтактор КТК 1-20 80А 220В |
