Назначение
Контакторы серии КПД-121, торговой марки «Контактэнерго», представляют собой двухпозиционные, двухполюсные электромагнитные устройства открытого типа, предназначенные для частых дистанционных включений и отключений приемников электрической энергии. Контакторы данного типа рассчитаны на коммутацию постоянного тока напряжением до 220В, а также переменного тока частотой 50Гц напряжением до 440В. Контакторы используются в качестве пусковых устройств для электрических машин подъемно-транспортного оборудования и тягового оборудования городского электротранспорта.
Принцип действия
Управление контакторов осуществляется посредством вспомогательной цепи оперативного тока, проходящего по электромагнитной катушке, при этом величина оперативного тока значительно ниже рабочего тока коммутируемой электрической цепи. Включающие катушки контакторов рассчитаны исключительно на постоянный ток напряжением 110В и 220В. Для коммутации дополнительных слаботочных переключающих цепей управления и сигнализации, в конструкцию контакторов предусмотрен блок- контакт с сочетанием контактов 1 замкнутый + 1 разомкнутый.
Преимущества
- Современная, компактная конструкция и материалы,
- обеспечивающие большой коммутационный ресурс;
- Оптимальная схема разрыва главных контактов, любые аварийные ситуации и риски сведены к минимуму;
- Минимальные затраты при монтаже и обслуживании.

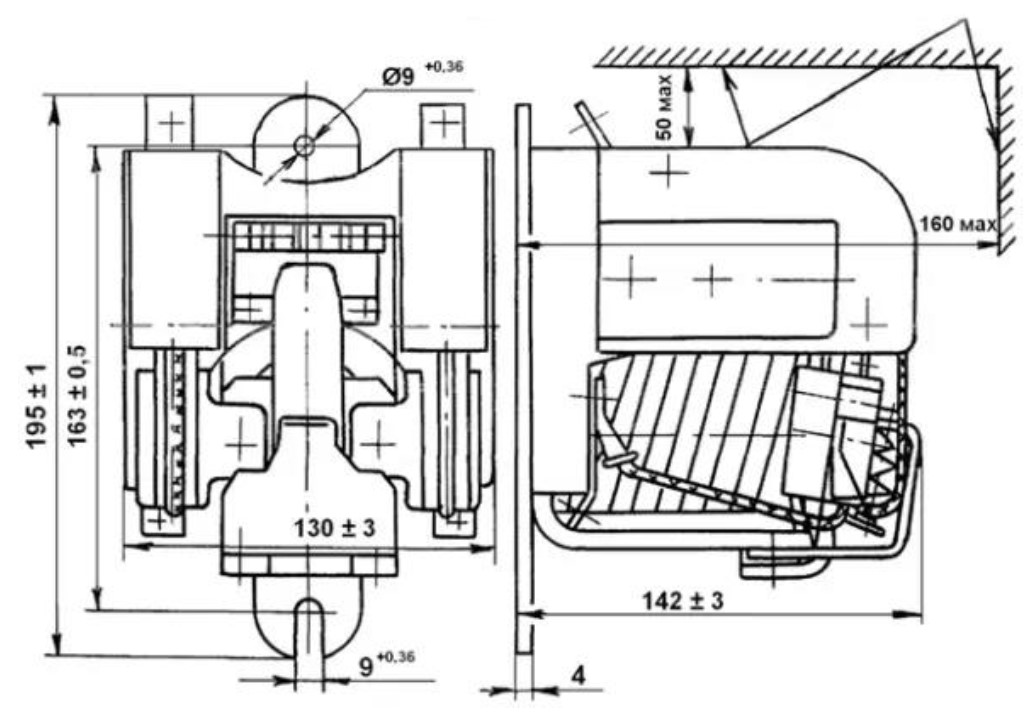

КПД 121 У2, ХХ А, ХХХ, В
КПД – контактор постоянного тока;
121 – условный номер серии;
У2 – климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69;
ХХ А – величина номинального тока;
ХХХ, В – напряжение включающей катушки.
Номинальное напряжение главной цепи Ue, В | – 220 ~380/50Гц ~440/50Гц |
Номинальный рабочий ток In, А | 25, 63, 80 |
Число циклов включений-отключений в час | 1200 |
Механическая износостойкость, циклов ВО | 16000000 |
Напряжение катушки управления Uc, В | – 110 – 220 |
Постоянная времени, мс | 7,5 10 |
Тип вспомогательных контактов | 1з + 1р |
Номинальное напряжение вспомогательной цепи, В | – 110 – 220 ~380/50Гц ~440/50Гц |
№ | Варианты типоисполнений |
Контакторы КПД-121 | |
1 | Kонтактор КПД-121 25А 110В |
2 | Kонтактор КПД-121 25А 220В |
3 | Kонтактор КПД-121 63А 110В |
4 | Kонтактор КПД-121 63А 220В |
5 | Kонтактор КПД-121 80А 110В |
6 | Kонтактор КПД-121 80А 220В |
