Контакторы электромагнитные постоянного тока КТП-6000

Главная/Продукция Контактэнерго, Пускатели и контакторы/Контакторы электромагнитные постоянного тока КТП-6000

Назначение

Контакторы электромагнитные серии КТП-6000, торговой марки «Контактэнерго», предназначены для включения и отключения приемников электрической энергии, для эксплуатации в условиях умеренного климата. Контакторы изготавливаются для применения в электрооборудовании, комплексных устройствах для обеспечения их эксплуатации, а так же для ремонта, достройки и пополнения ЗИП.

Принцип действия

На катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается. Отключение контактора происходит после обесточивания катушки под действием отключающей пружины, или собственного веса подвижной системы, но чаще пружины. Электромагнитная система контактора обеспечивает дистанционное управление контактором, т. е. включение и отключение. Конструкция системы определяется родом тока и цепи управления контактора и его кинематической схемой. Электромагнитная система состоит из сердечника, якоря, катушки и крепежных деталей. Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов.

Преимущества

  • Исполнение в разных полюсах на ток от 100 до 630А в категории AC3.
  • Естественное воздушное охлаждение.
  • Виброустойчивость.
  • Наличие асбестоцементных дугогасительных камер, не подверженных электрохимической коррозией.

КТП – 60 Х Х У3

КТП – серия контактора;

60 – условное обозначение номера серии;

Х – условное обозначение номинального тока:

  • – 100А; – 160А; – 250А;
  • – 400А; – 630А;

Х – условное обозначение исполнения по количеству полюсов: 3;

У3 – климатическое исполнение (У) и категория размещения (3) по ГОСТ 15050-69.

Тип контактора КТП-6013 КТП-6023 КТП-6033 КТП-6043 КТП-6053
Род тока главной цепи Переменный, 50 Гц
Род тока цепи управления Постоянный
Номинальный ток контактов главной цепи, А 100 160 250 400 630
Число главных полюсов 3
Номинальное напряжение главной цепи, В 380
Номинальное напряжение втягивающих катушек, Uc, В 110; 220
Напряжение срабатывания 0,85 ~ 1,10 Uc
Напряжение отпускания 0,20 ~ 0,75 Uc
Номинальное напряжение изоляции, В 660
Число вспомогательных контактов 2з+2р
Допустимая частота включений, циклов в час 1200
Механическая износостойкость, циклов ВО 3000000 10000000
Коммутационная износостойкость, циклов ВО 300000
Коммутационная износостойкость вспомогательных контактов, циклов ВО 1600000
Режим работы по ДСТУ 2267-93 Прерывисто-продолжительный, продолжительный, повторно-кратковременный, кратковременный
Категории применения АС-4; АС-3
Степень защиты IP00
Вид климатического исполнения и категория размещения У3

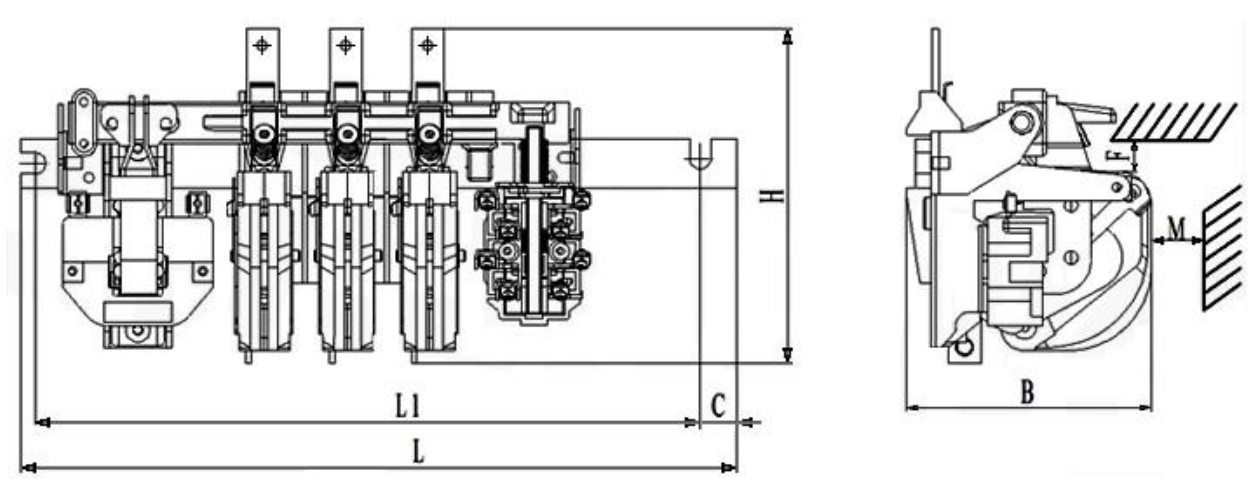

Габаритные, установочные размеры и масса контакторов

Документация

Тип контактора Габаритные размеры, мм Масса, кг
L1 L C H B M F
КТП-6013 У3 350 380 15 176 196 50 80 6.5
КТП-6023 У3 350 380 18 176 213 70 70 6.6
КТП-6033 У3 450 480 18 250 213 80 70 15.1
КТП-6043 У3 550 580 20 285 275 80 100 32.5
КТП-6053 У3 550 580 20 310 402 150 120 36
Варианты типоисполнений
Контакторы КТП
1 Kонтактор КТП-6013 110В
2 Kонтактор КТП-6023 110В
3 Kонтактор КТП-6033 110В
4 Kонтактор КТП-6043 110В
5 Kонтактор КТП-6053 110В
6 Kонтактор КТП-6013 220В
7 Kонтактор КТП-6023 220В
8 Kонтактор КТП-6033 220В
9 Kонтактор КТП-6043 220В
10 Kонтактор КТП-6053 220В
