Комплексы ремонтного освещения ВЭЛАН типа КРО

Главная/Продукция Вэлан, Осветительное оборудование/Комплексы ремонтного освещения ВЭЛАН типа КРО

Назначение

Комплексы ремонтного (переносного) освещения (далее КРО), реализованные на базе наших изделий «ВЭЛАН», предназначены для освещения взрывоопасных зон и наружных установок согласно маркировке взрывозащиты, а также зон, опасных по воспламенению горючей пыли, опасных производственных объектов I, II, III, IV классов опасности, во время проведения комплекса ремонтных работ на предприятиях химической, нефтеперерабатывающей, газовой и других отраслей промышленности, а также на средствах морского транспорта, внутри и снаружи помещений.

Функциональные характеристики позволяют использовать КРО для решения большого спектра задач. КРО состоит из изделий с видом взрывозащиты 1Ex d IICТ6(Т6,Т4), в его комплектность могут входить: шкаф управления типа ШУС с блоком питания, удлинители, светильники с установленными переносными рукоятками или подвесными крюками.

Конструкция

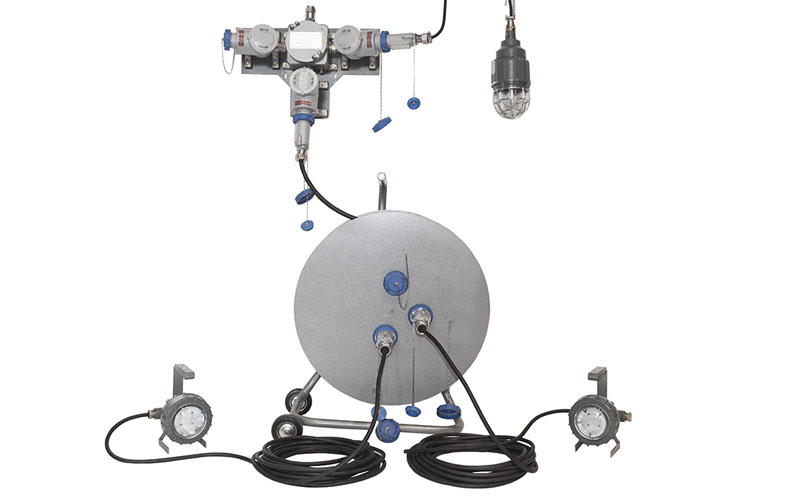

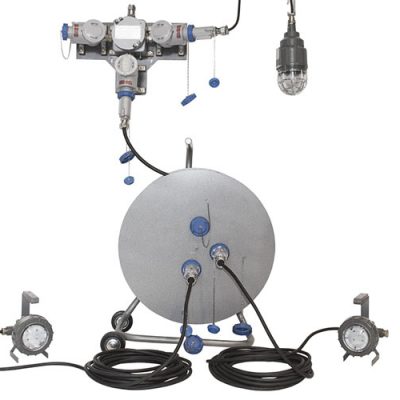

КРО состоит из следующих основных узлов:

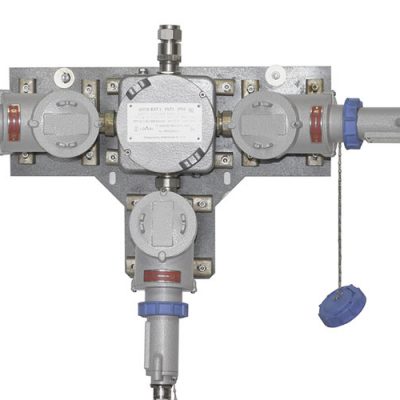

Стационарный шкаф управления типа ШУС с встроенным блоком питания.

Шкаф управления предназначен для обеспечения подвода питания группе светильников со следующими параметрами: 230АС\12DC; 230АС\24DC; 230АС\36DC; Блок питания состоит из следующих основных узлов:

  • оболочки ОЭАА-ВЭЛ;
  • встроенного блока питания: 230АС\12DC; 230АС\24DC; 230АС\36DC;
  • соединительной розетки или розеток типа CВ-ВЭЛАН-Р.

Взрывозащищенный удлинитель на катушке.

Удлинители предназначены для подключения мобильного оборудования, переносного осветительного оборудования, различных электрических агрегатов, установок и машин между собой к источникам электрической энергии. Удлинители состоят из следующих основных узлов:

  • рамы;
  • барабана со встроенными стационарными розетками типа CВ-ВЭЛАН-Р;
  • распределительной коробки ВАД-РСП-D;
  • кабеля с ответной частью (вилка CВ-ВЭЛАН-Р на конце для присоединения к источнику питания).

Включение соединителей производится путем вставки вилки в розетку и поворотом ее на 45° по часовой стрелке, что дает возможность замкнуться внутреннему выключателю. Вынуть вилку из розетки можно только тогда, когда переключатель находится в положении «OFF».  Контакт заземления и его гнездо больше, чем остальные контакты и гнезда.

На время транспортирования и хранения внутренняя полость розетки закрывается крышкой, которая защищает изделие от пыли и влаги, а взрывозащитные поверхности от повреждения. Крышка посредством цепочки крепится к корпусу. При эксплуатации удлинителя должны быть предусмотрены меры для защиты кабеля от повреждений.

Взрывозащищенные светильники.

Проработаны стандартные решения применения в КРО светильников с переносными рукоятками или подвесными крюками на базе светильников типа ВЭЛАН35 со светодиодной матрицей и светильников ВЭЛАН11 для цокольных ламп Е27. Светильники могут быть укомплектованы отрезком кабеля с соединительной вилкой на конце, длина кабеля указывается при заказе.

Светильники для КРО состоят из следующих узлов:

  • непосредственно самого светильника;
  • отрезка кабеля;
  • соединительной вилки.

Комплектность поставки

Комплексы переносного освещения могут комплектоваться по требованию заказчика:

  • различными видами и типоразмерами светильников, а также их количеством;
  • удлинителями на токи до 32А со встроенными розетками типа СВ-ВЭЛАН-Р (до 3 шт.), а также может варьироваться количество самих удлинителей;
  • различными видами шкафов типа ШУС c блоками питания, в зависимости от напряжения питания и мощности потребителей, количеством встроенных розеток в корпус.

КРО-ШУСА-ВЭЛ1 Х1-(Х2)хХ3

КРО – комплекс ремонтного освещения

ШУСА-ВЭЛ1 – тип и габарит применяемого шкафа управления

Х1 – применяемый блок питания: 230АС/12DC, 230АС/24DC, 230АС/36DC.

Х2 – дополнительное оборудование, необходимое для подключения к блоку питания:

  • розетка взрывозащищенная типа СВ-ВЭЛАН-Р-16-250-3В1 или другая по запросу (в формулировке розетка записывается в сокращенном виде “Р-16-250-3В1”);
  • кабельный ввод (в формулировке ввод записывается в сокращенном виде, например: “С-2БМ-М25”).

Х3 – количество дополнительного оборудования: 1,2,3

Пример формулировки заказа:

КРО-ШУСА-ВЭЛ1-230АС/12DC-(Р-16-250-3В1)х2

Что обозначает взрывозащищенный комплекс ремонтного освещения КРО с понижающим блоком питания 230АС/12DC и двумя розетками СВ-ВЭЛАН-Р-16-250-3В1.

КРО-Х1хХ2-Х3 Х4(Х5)-Х6-Х7

КРО – комплекс ремонтного освещения

Х1 – количество светильников 1,2,3 (при использовании 1 светильника индекс не указывается).

Х2 – светильник взрывозащищенный типа: ВЭЛАН11 (поставляется с креплением на крюке); ВЭЛАН35 (оставляется в переносном исполнении); СВП.

Х3 – тип применяемой лампы (зависит от выбранного светильника): Л.НАК.- лампа накаливания; ЭНСБ.Л.- энергосберегающая компактная люминесцентная лампа; СД.Л.- светодиодная лампа.

Х4 – мощность используемой в светильнике лампы (Вт).

Х5 – напряжение питания и тип тока: 12 DC, 24 DC, 36 DC.

Х6 – длина кабеля в метрах (при отсутствии индекса светильник поставляется без кабеля). При заказе комплекса из нескольких светильников с кабелем их длины указываются через дробь, для кабеля с вилкой индекс указывается с буквой “В” (Х6/Х61/Х62/Х6В).

Х7 – дополнительное оборудование: наличие взрывозащищенного соединителя типа СВ-ВЭЛАН-В-16-250-3В1 (в формулировке вилка записывается в сокращенном виде “В-16-250-3В1”), наличие подключения к блоку питания (в формулировке записывается как ШУСА-ВЭЛ-1-230АС/Х5). При отсутствии индекса светильник поставляется без дополнительного оборудования.

Примеры формулировки заказа:

КРО-ВЭЛАН35-СД.Л.8(24DC)-25-В-16-250-3В1

Что обозначает один взрывозащищенный светодиодный светильник ВЭЛАН35 мощностью 8 Вт, с напряжением питания 24DC, в комплекте с кабелем длиной 25 м и вилкой СВ-ВЭЛАН-В-16-250-3В1.

КРО-3хВЭЛАН11-СД.Л.10(12DC)-(10/15/12/10В)-В-16-250-3В1

Что обозначает три взрывозащищенных светильника ВЭЛАН11 со светодиодными лампами мощностью 10 Вт, с напряжением питания 12DC, в комплекте с кабелями длиной 10 м до первого светильника, 15 м до второго, 12 м до третьего, 10 м до вилки СВ-ВЭЛАН-В-16-250-3В1.

Маркировка взрывозащиты: 1Ex d IIC Т6(Т5,Т4) Gb, Ex tb IIIC Т80°С (Т95°С,Т135°С) Db

Высота над уровнем моря,м: до 2000

Температура окружающей среды: от -60°С до +50°С

Относительная влажность воздуха при температуре +35°С: 100%

Степень защиты от внешних воздействий: IP65, IP66
