Комбинированный взрывозащищенный пост сигнализации ВЭЛАН-КВПС

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Комбинированный взрывозащищенный пост сигнализации ВЭЛАН-КВПС

Назначение

Комбинированный взрывозащищенный пост сигнализации предназначен для быстрого монтажа комплекса оборудования, предназначенного для предупреждающей и аварийной сигнализации во взрывоопасных зонах.

Особенности

  • Готовый к работе комплекс подключённого оборудования, обеспечивающего подачу светозвуковых сигналов.
  • Большое количество возможных вариантов сочетаний оборудования, закрепляемых на одной раме.

Конструкция

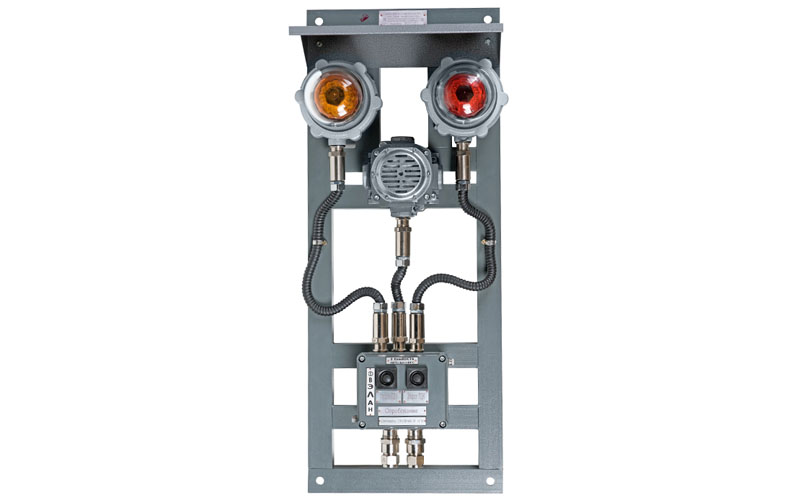

На одной раме крепится различное оборудование, соединённое в одну электрическую цепь, обеспечивающую подачу светозвуковых сигналов от ручного управления или от датчиков (например загазованности).

ВЭЛАН-КВПС-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10

ВЭЛАН-КВПС – комбинированный взрывозащищенный пост сигнализации

Х1 – номинальное напряжение: переменного тока (50 или 60 Гц): 1 – 24В, 2 – 36В, 3 – 110В, 4 – 127В, 5 – 220В, 6 – 400В; постоянного тока: 7 – 24В, 8 – 110В, 9 – 230В, 10 – 12В;

Х2 – световая сигнализация: (х) – количество, 0 – отсутствует

Х3 – 0 – отсутствует, 1 – ПАСВ2, 2 – ПАСВ5, 3 – ВСУ, 4 – ВСУ-М , 5 – ВЭЛ-Т, 6 – ПАСВ7, 7 – ВЭЛАН61, 8 – ВЭЛАН-Т

Х4 – цвет свечения: 0 – отсутствует, К – красный, Ж – желтый, Л – зелёный, С – синий

Х5 – свето-звуковая сигнализация: 0 – отсутствует, 1 – ПАСВ1-П, 2 – ПАСВ1-ПМ, 3 – ПАСВ3, 4 – ВСУ-З, 5 – ПАСВ1-М, 6 – ПАСВ1, 7 – ВЭЛ-Т “Звук”

Х6 – звуковая сигнализация: 0 – отсутствует, 1 – ПСВ-П, 2 – ПСВ-Г, 3 – ПСВ-З, 4 – ПСВ-К, 5 – ПСВ-С, 6 – ПСВМ-(С,Г), 7 – ПАСВ1-ПМ (без индикатора), 8 – ВЭЛАН-ВГ

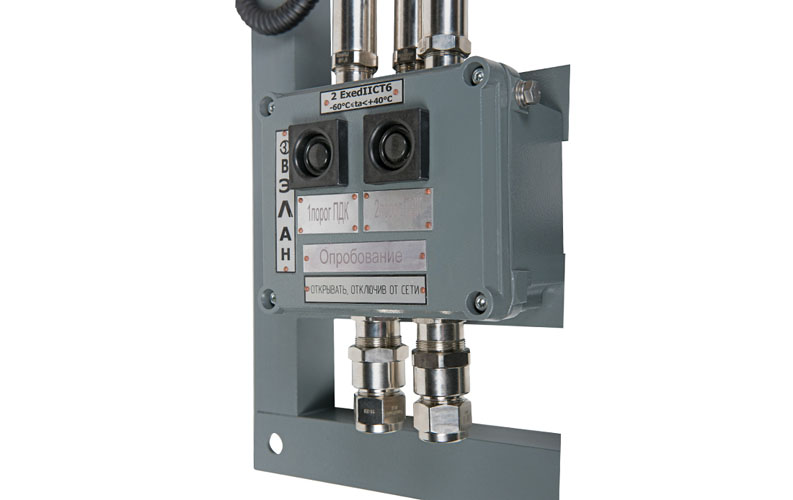

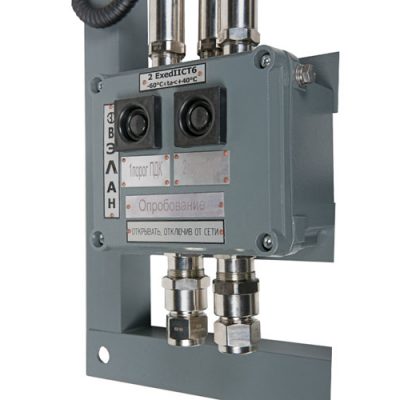

Х7 – пост взрывозащищенный кнопочный – многофункциональный: (х) – количество, 0 – отсутствует

Х8 – коробка зажимов: (х) – количество, 0 – отсутствует

Х9 – маркировка взрывозащиты: 2 – 1Ex d IIA T6 Gb, 3 – 1Ex d IIB T6 Gb, 4 – 1Ex d IIC T6 Gb, 5 – 1Ex de IIA T4 Gb, 6 – 1Ex de IICT6 Gb, 7 – 1Ex s IIC T6 Gb X, 8 – 1Ex s IIC T6 Gb, 9 – 1Ex e mb IIT5 Gb, 10 – 1Ex de mb IIC T5 Gb, 11-1Ех е IIТ5 Gb,12-1Ех dе IIТ6 Gb, 13 – 2Ex de IIA T5 Gb, 14 – 1Ex d IIB T5 Gb, 15 – 1Ex d IIB T5 Gb X, 16 – 2Ex de IIC T6 Gc

Х10 – климатическое исполнение: У1; В2; УХЛ1; ХЛ1; ОМ1; Т1; В1; В1,5; У2.

Пример формулировки заказа:

ВЭЛАН-КВПС-5-2-3-ЖК-0-6-1-0-3-ХЛ1
что обозначает: комбинированный взрывозащищенный пост сигнализации на 230В (АС) с двумя световыми источниками ВСУ красного и желтого цвета со звуковой сигнализацией ПСВМ-С, с постом взрывозащищенным кнопочным ПВК.

Технические характеристики зависят от оборудования, применённого для комплектации поста.
