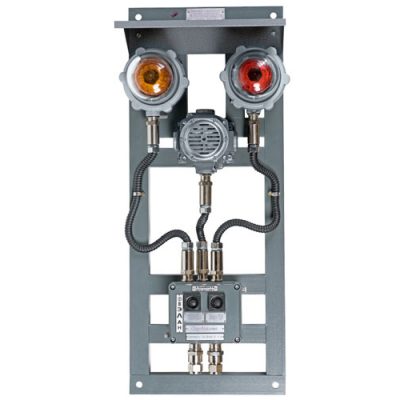

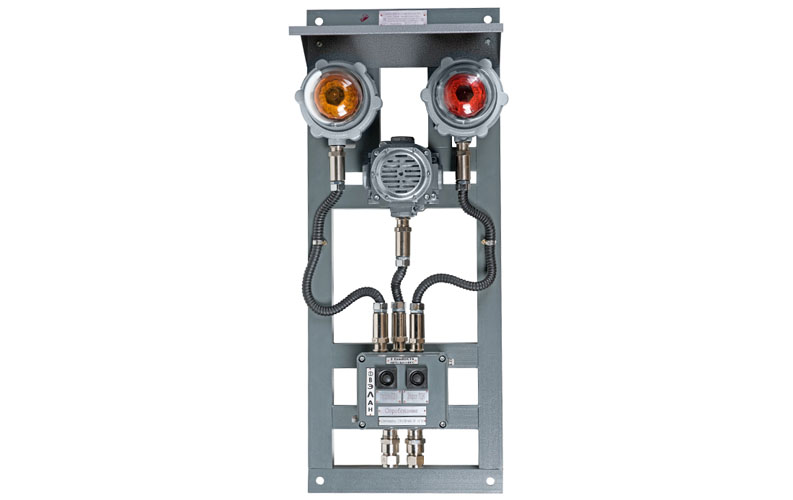

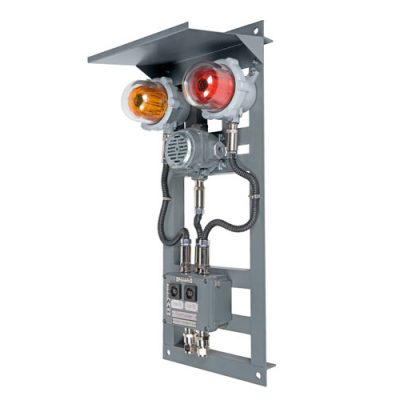

Комбинированный общепромышленный пост сигнализации ВЭЛАН-КОПС

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Комбинированный общепромышленный пост сигнализации ВЭЛАН-КОПС

Назначение

Комбинированный общепромышленный пост сигнализации предназначен для быстрого монтажа комплекса оборудования, предназначенного для предупреждающей и аварийной сигнализации.

Особенности

  • Готовый к работе комплекс подключённого оборудования, обеспечивающего подачу светозвуковых сигналов.
  • Большое количество возможных вариантов сочетаний оборудования, закрепляемых на одной раме.

Конструкция

На одной раме крепится различное оборудование, соединённое в одну электрическую цепь, обеспечивающую подачу светозвуковых сигналов.

ВЭЛАН-КОПС-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9

ВЭЛАН-КОПС комбинированный общепромышленный пост сигнализации

Х1 – номинальное напряжение:

  • переменного тока (50 или 60 Гц): 1 – 24В, 2 – 36В, 3 – 110В, 4 – 127В, 5 – 230В, 6 – 400В;
  • постоянного тока: 7 – 24В, 8 – 110В, 9 – 230В, 10 – 12В; (для исполнений с ВСУ, ВСУ-М, ВСУ-З возможно только 220В АС/DC, 24В АС/DC.)

Х2 – световая сигнализация: (х) количество, 0 – отсутствует.

Х3 – 0 отсутствует, 1 – ПАСВ2, 2 – ПАСВ5, 3 – ВСУ, 4 – ВСУ-М ,5 – ВЭЛ-Т, 6 – ПАСВ7, 7-ВЭЛАН61, 8 ВЭЛАН-Т.

Х4 – цвет свечения: 0 отсутствует, К – красный, Ж – желтый, Л – зелёный, С – синий.

Х5 – свето-звуковая сигнализация: 0 отсутствует, 1 – ПАСВ1-П, 2 – ПАСВ1-ПМ, 3 – ПАСВ3, 4 – ВСУ-З, 5 – ПАСВ1-М, 6 – ПАСВ1,
7 ВЭЛ-Т (Звук), 8 ПАСО1-П, 9 ПАСО1-С, 10 ПАСО1-Г, 11ПАСО1-З, 12 ПАСО1-К.

Х6 – звуковая сигнализация:

0 отсутствует, 1 – ПСВ-П, 2 – ПСВ-Г, 3 – ПСВ-З, 4 – ПСВ-К, 5 – ПСВ-С, 6 – ПСВМ-(С,Г), 7 – ПАСВ1-ПМ(без индикатора), 8 – ВЭЛАН-ВГ, 9 – ПСО-П, 10 – ПСО-Г, 11 – ПСО-З, 12 – ПСО-К, 13 – ПСО-С.

Х7 – пост общепромышленный кнопочный- многофункциональный:

(х) количество, 0 – отсутствует.

Х8 – Коробка зажимов:

(х) количество, 0 – отсутствует.

Х9 – климатическое исполнение: У1; В2; УХЛ1; ХЛ1; ОМ1; Т1; В1,5; У2.

Пример формулировки заказа:

ВЭЛАН-КОПС-7-1-3-Ж-0-1-1-0-0-ХЛ1

что означает: комбинированный общепромышленный пост сигнализации на 24В (DC) с одним световым источником ВСУ желтого цвета со звуковой сигнализацией ПСВ-П, с климатическим исполнением и категорией размещения ХЛ1.

Примечание: Степень защиты от внешних воздействий устройства и максимально рабочее напряжение конкретного устройства, зависят от состава КУ и характеристик входящих в него компонентов.

Технические характеристики зависят от оборудования, применённого для комплектации поста.

Готовые решения габаритных размеров:

  • рамы: 800х1000; 400х2100;400х500;
  • панели:310х520;310х200;490х280.

Габаритные размеры рамы зависят от выбранного оборудования и согласовываются с заказчиком.
