Назначение

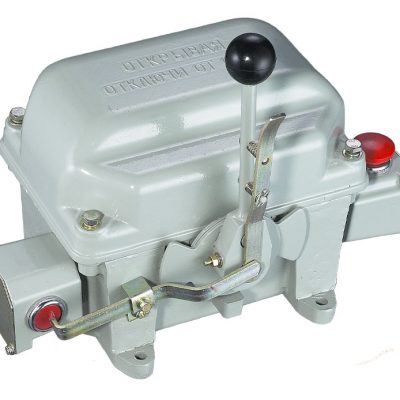

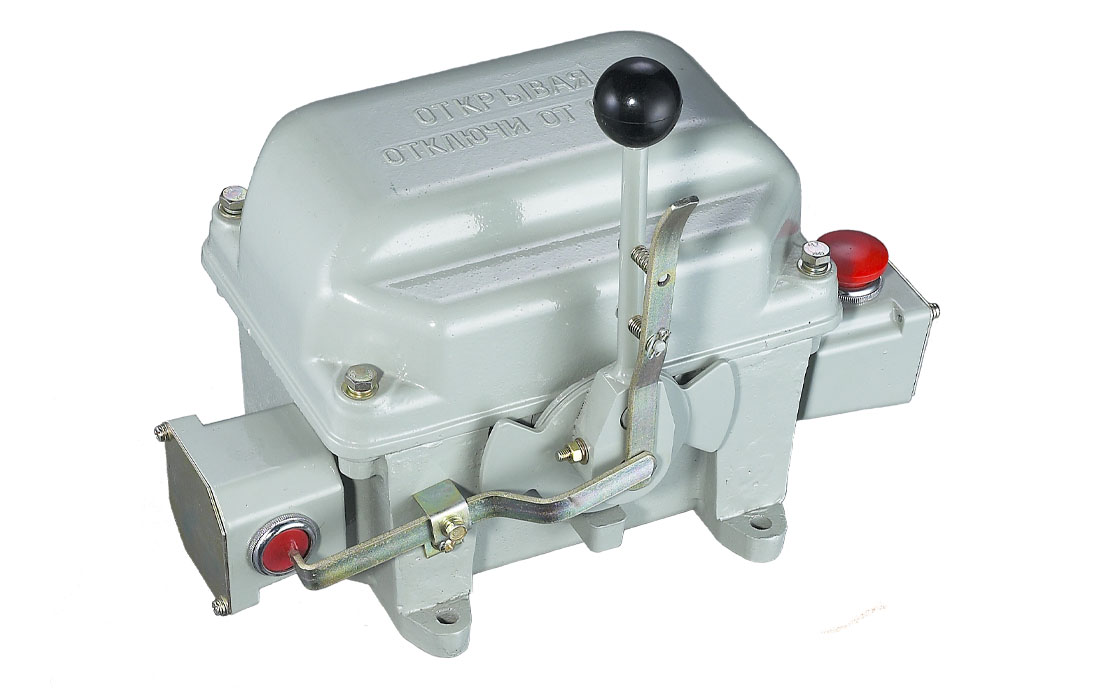

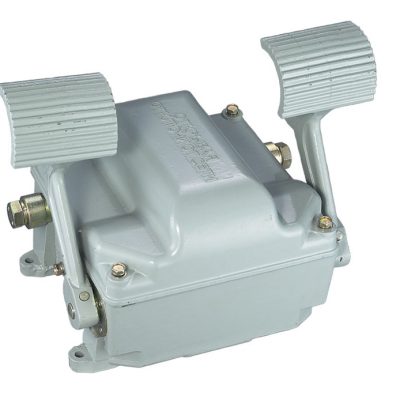

Командоконтроллеры серии ЭК, торговой марки «Контактэнерго», предназначены для дистанционного управления аппаратами устройств электроприводов экскаваторных установок. Командоконтроллеры серии ЭК выпускаются как в ручном (ЭК – 8200А), так и в ножном (ЭК – 8250А) исполнении по виду привода.
Принцип действия
Командоконтроллеры ЭК состоят из литого корпуса (IP20), с размещенными внутри комплектами контакторных элементов, замыкающихся и размыкающихся при помощи кулачковых шайб, расположенных на валу. Управление осуществляется через блоки резисторов или крановые панели. Сбоку расположен вид привода (ручной или ножной), через который осуществляется переключения цепи управления. Регулирования тока происходит путем соответствующих подключений и отключений резисторов в их цепи, а также для изменения направлений прохождения тока в задающих обмотках усилителей. Это приводит к регулированию частоты вращения двигателей главных рабочих механизмов и изменению направления их вращения. Командоконтроллеры ЭК устанавливаются произвольно, кроме командоконтроллеров с педальным приводом, которые устанавливаются лапами вниз.
Данный вид изделия может также именоваться как контроллер или командоаппарат, что не влияет на принципы устройства и работы изделия.
Преимущества
- Высокий ресурс работы;
- Литая оболочка с антикоррозийным покрытием;
- Доступная цена;
- Главное преимущество такого механизма заключается в его независимой скорости размыкания контактов от скорости вращения вала выключателя. Благодаря этому, появляется возможность использования регулируемого вала.
ЭК – 8 Х Х Х А
ЭК – серия командоконтроллера;
8 – обозначение серии по конструктивному исполнению;
Х – условное обозначение количества кулачковых элементов:
- – шесть кулачковых элементов;
- – двенадцать кулачковых элементов.
Х – тип привода:
- ручной;
- ножной.
Х – орядковый номер по таблице включений.
Наименование | Значение |
Номинальное напряжение переменного тока | 500В/50Гц |
Номинальное напряжение постоянного тока | 440В |
Номинальный ток | 10А |
Включаемый ток при переменном напряжении до 500 В | 50А |
Включаемый ток при постоянном напряжении до 440 В | 25А |
Количество электрических цепей | 6 |
Максимальное число положений электрических цепей | 4-0-4 |
Режим работы командоконтроллера | ПВ 40% |
Климатическое исполнение и категория размещения | У2 |
Степень защиты | IP20 (при условии, что отверстия для выводов закрыты) |
Тип корпуса | Литая оболочка с антикоррозийным покрытием |
Тип охлаждения командоконтроллера | Естественное |
№ | Варианты типоисполнений |
Командоконтроллеры ЭК | |
1 | Командоконтроллер ЭК-8252 |
2 | Командоконтроллер ЭК-8257 |
3 | Командоконтроллер ЭК-8203 |
4 | Командоконтроллер ЭК-8209 |
