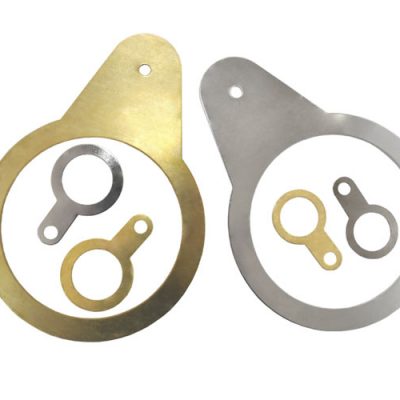

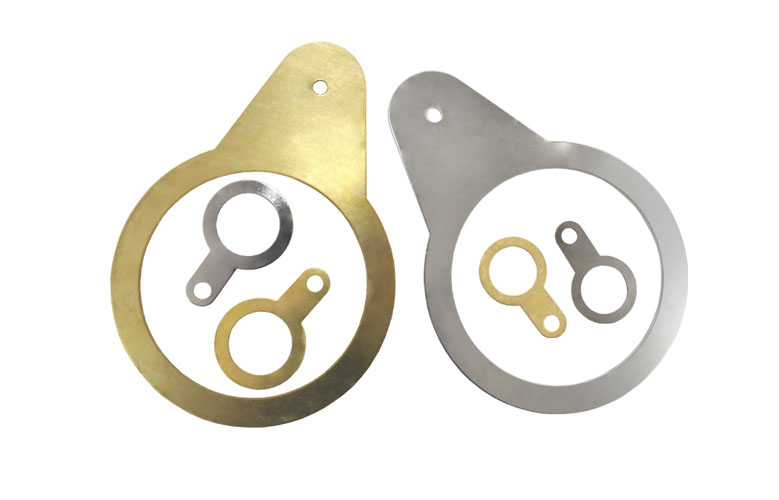

Кольцо заземления ВЭЛАН КЗ

Назначение

Кольцо заземления служит для подключения жилы заземления и обеспечения электрической целостности цепи.

Особенности

• Простая конструкция кольца заземления обеспечивает быстрый монтаж.
• Возможность изготовления из латуни с покрытием или нержавеющей стали с сохранением электрического контакта.
• Стандартный материал – латунь с покрытием. Если материал КЗ не указан в формулировке заказа, то КЗ поставляется из латуни.

Конструкция

Кольцо заземления имеет два отверстия. Первое отверстие предназначено для надевания на резьбовую часть штуцера кабельного ввода. Во второе отверстие устанавливается винт заземления с шайбами и гайкой, которые зажимают жилу заземления. Кольцо заземления фиксируется на кабельном вводе контргайкой.

КЗ -Х1-Х2-В1,5

КЗ – кольцо заземления

Х1 – обозначение резьбы кабельного ввода, на которую надевается кольцо

Х2 – Материал кольца заземления:

• Л – латунь
• Н – нержавеющая сталь

В1,5 – вид климатического исполнения и категория размещения по ГОСТ 15150

Пример записи формулировки заказа:

КЗ-G3/4-Н-В1,5

Кольцо заземления, изготовленное из нержавеющей стали, климатического исполнения В, категории размещения 1,5, надеваемое на кабельный ввод с резьбой G3/4.

Габаритные и присоединительные размеры
