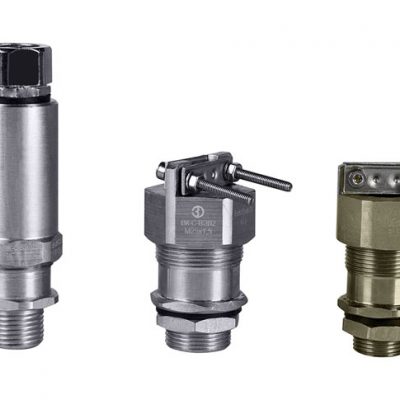

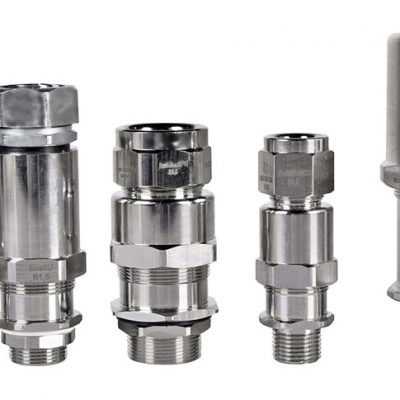

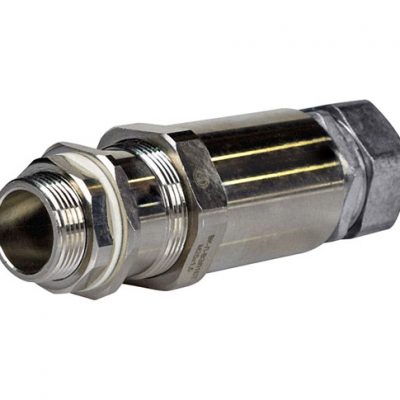

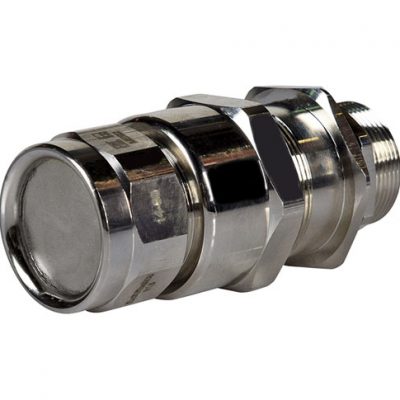

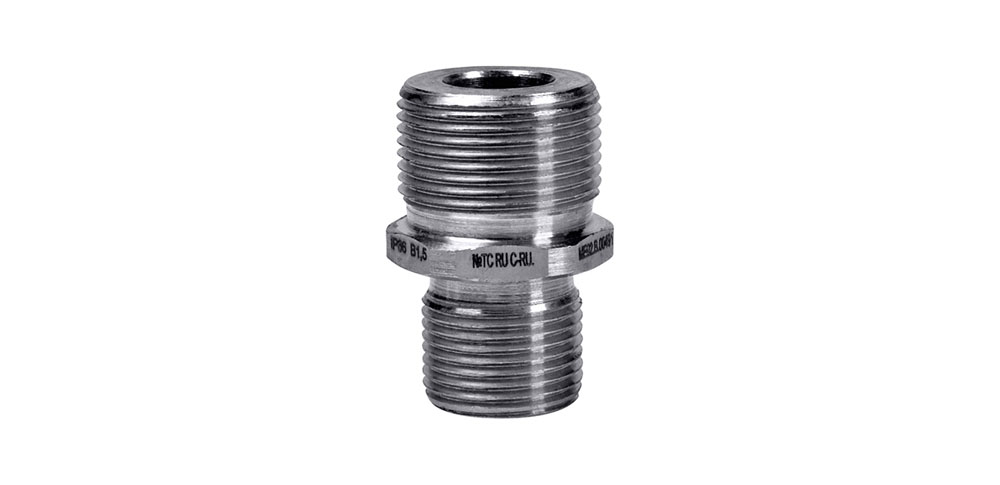

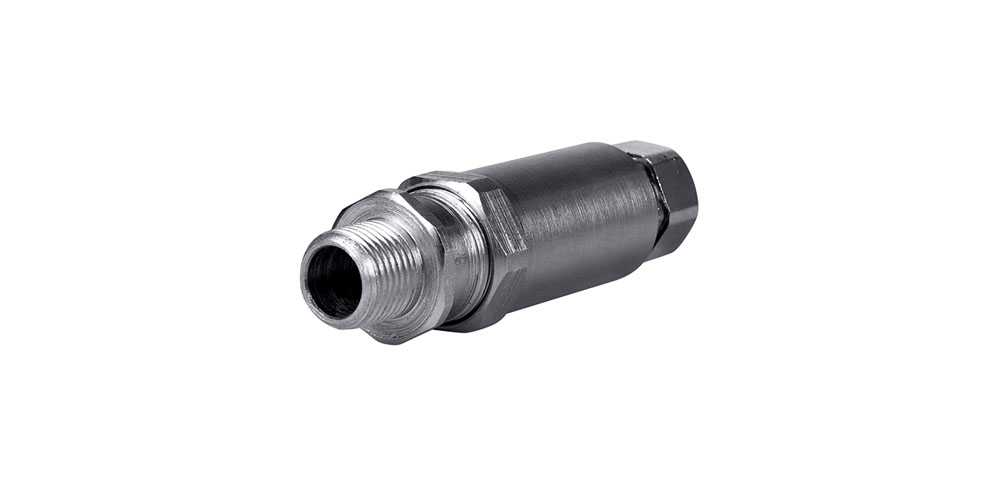

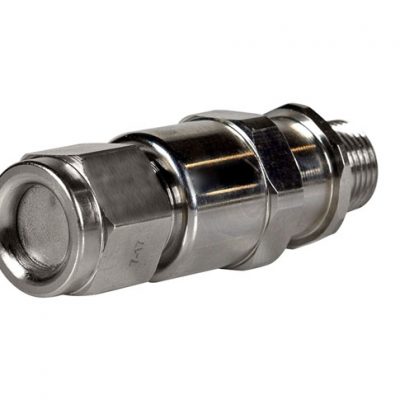

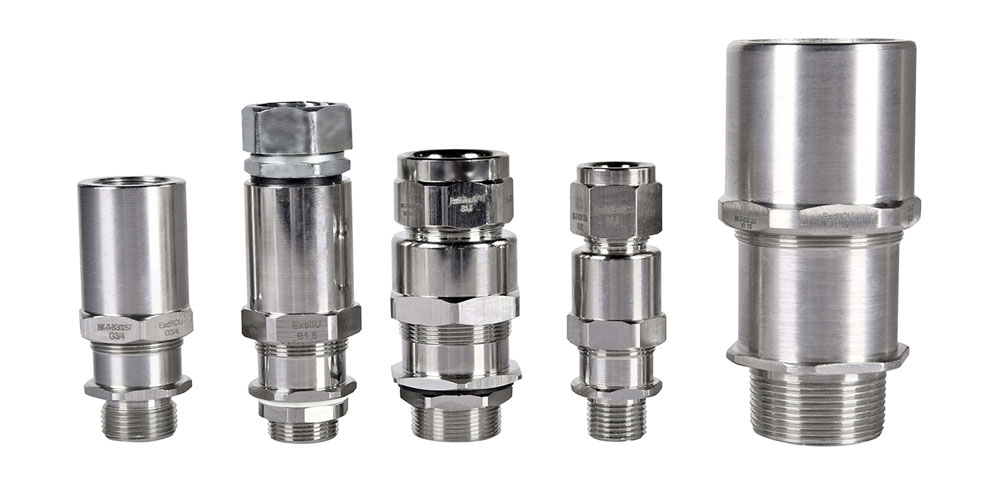

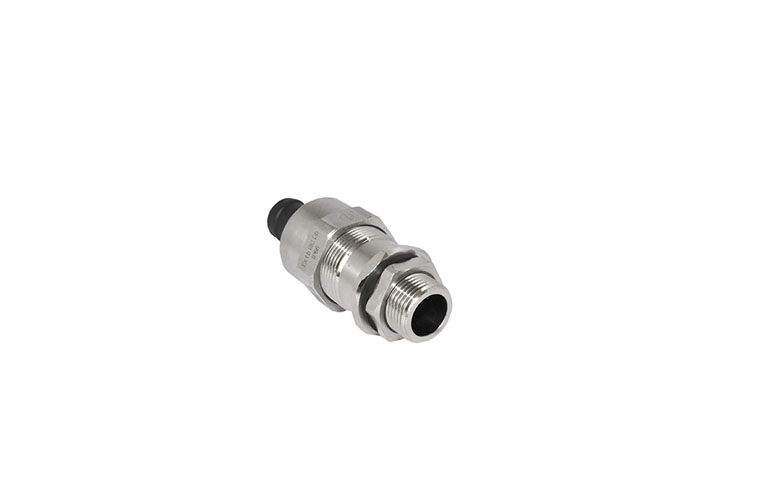

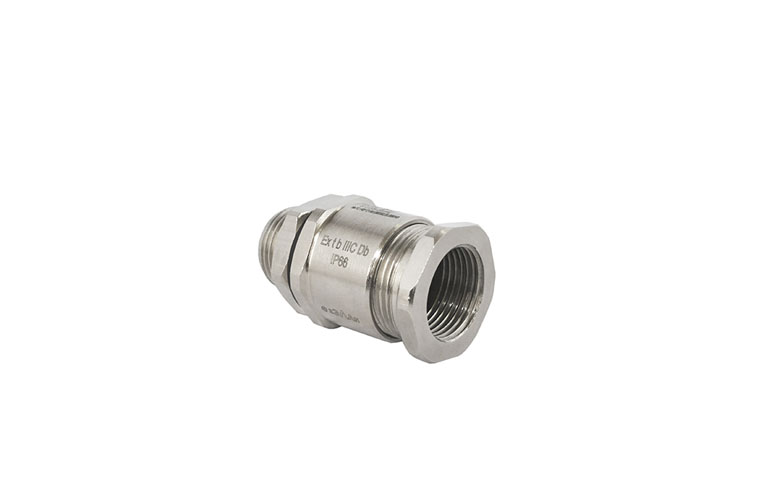

Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки ВЭЛАН ВК-ВЭЛ

Главная/Продукция Вэлан, Кабельные вводы/Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки ВЭЛАН ВК-ВЭЛ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких бронированных и небронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Область применения – подземные и наземные горные выработки уголных шахт и рудников, в том числе опасных по газу и/или пыли, взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Особенности

  • Трубные кабельные вводы изготавливаются с внутренней трубной резьбой, по спецзаказу могут поставляться с наружной трубной резьбой на выходном отверстии.
  • Широкий спектр диапазона вводимого кабеля как для бронированного, так и для небронированного.
  • Кабельные вводы ВК-ВЭЛ 3М изготавливаются только из никелированной латуни.

Конструкция

Кабельные вводы для небронированного кабеля состоят из штуцера, устанавливаемого в оборудование, уплотнительного кольца, которое обеспечивает уплотнение кабеля, накидной гайки, которая через переходную втулку давит на уплотнительное кольцо. На накидной гайке кабельных вводов с индексом 1 и 2 для дополнительной фиксации кабеля от выдёргивания установлены две планки на винтах.

Кабельные вводы для бронированного кабеля в дополнение к перечисленному имеют кольца и втулки с конической поверхностью, междукоторыми зажимается броня кабеля.

В кабельных вводах, предназначенных для подсоединения трубы или муфты типа ММРн, на конце накидной гайки выполнено отверстие с соответствующей резьбой.

Кабельные ввода с индексом 1БМ и 2БМ имеют дополнительное уплотнительное кольцо для обеспечения IP с дополнительной накидной гайкой.

Комплектность поставки

Кабельные вводы поставляются в комплекте с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода. Кабельные вводы с метрической резьбой комплектуются контргайкой и наружным уплотнительным кольцом.

Вводы с цилиндрической трубной резьбой комплектуются контргайкой и уплотнением по заказу. Для остальных вводов комплект отсутствует.

ВК – ввод кабельный

Х1 – материал кабельного ввода:

Л – латунь

Н – нержавеющая сталь

С – сталь с антикоррозийным покрытием

ВЭЛ – серия “ВЭЛ”

Х2 – цифра указывающая исполнение ввода:

  • 1 – для вводов с маркировкой взрывозащиты РП Ex e I Mc/1Ex e IIC Gb или 1Ех е IIC Gb (для трубного ввода);
  • 2 – для вводов с маркировкой взрывозащиты РВ Ех d I Mb/1Ех d IIC Gb или 1Ех d IIC Gb (для трубного ввода);
  • 3 – для вводов с маркировкой взрывозащиты 1Ex е IIC Gb;
  • 3М – для вводов с маркировкой взрывозащиты 1Ех е IIC Gb;
  • 4 – для вводов с маркировкой взрывозащиты 1Ex d IIC Gb;
  • 5 – для вводов с маркировкой взрывозащиты 1Ех е IIC Gb/1Ех d IIC Gb.

Х3 – индекс:

Б – для вводов, предназначенных для ввода бронированного кабеля и (или) Т – для трубных вводов, и (или) М – для модернизированных вводов с устройством для предотвращения вырывов брони кабеля или для вводов с устройством крепления металлорукава (вводы типа 4М и 5М)

Х4 – обозначение резьбы кабельного ввода:

  • метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63, М75
  • метрическая резьба с шагом 2мм: М90, М110
  • цилиндрическая трубная резьба: G3/8, G1/2, G3/4, G1, G1 1/4, G1 1/2, G2
  • трубная коническая резьба: R3/8, R1/2, R3/4, R1, R1 1/4, R1 1/2, R2
  • коническая дюймовая резьба: К3/8, K1/2, K3/4, K1 ,K1 1/4, K1 1/2, K2

Х5 – обозначение вида взрывозащиты:

  • ЕхеG – для вводов с маркировкой взрывозащиты 1Ex e IIC Gb или РП Ех е I Mc/1Ex e IIC Gb;
  • ЕхdG – для вводов с маркировкой взрывозащиты 1Ex d IIC Gb или РB Ех d I Mb/1Ex d IIC Gb;
  • ЕхеG/ExdG – для вводов с маркировкой взрывозащиты 1Ex e IIC Gb/1Ex d IIC Gb.

Для общепромышленных кабельных вводов индекс не указывается.

Х6 – обозначение резьбы трубного кабельного ввода, предназначенной для внешнего присоединения:

  • метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63
  • цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2, G2
  • трубная коническая резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R 2
  • коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4 ; К1 1/2 ; К2

Х7 – климатическое исполнение и категория размещения: В 1,5; ОМ1.

ПРОМ – общепромышленное исполнение. Для взрывозащищенных кабельных вводов индекс не указывается.

Пример формулировки заказа:

Отдельная поставка ВК-Л-ВЭЛ 1БМ-М63-ЕхеG-В1,5

В составе изделия – Л-1БМ-М63

Ввод кабельный, изготовленный из латуни с метрической резьбой М63х1,5, предназначенный для присоединения гибкого бронированного кабеля, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты РП Ex e I Mc/1Ex e IIC Gb.

При заказе трубного кабельного ввода с муфтой для крепления металлорукава вторая резьба не указывается:

Отдельная поставка ВК-Л-ВЭЛ 2БТ-М50-ЕхdG-ММРн-40-В1,5

В составе изделия – Л-2БТ-М50-ММРн-40

Ввод кабельный, изготовленный из латуни с метрической резьбой М50х1,5, предназначенный для присоединения гибкого бронированного или небронированного кабеля с муфтой ММРн-40, предназначенной для присоединения металлорукава Ду 40, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты 1Ex d IIC Gb.

Маркировка взрывозащиты: РП Ex e I Mc/1Ex e IIC Gb, 1Ex e IIC Gb, РВ Ex d I Mb/1Ex d IIC Gb, 1Ex d IIC Gb, 1Ex e IIC Gb/ 1Ex d IIC Gb, Ex tb IIIC Db

Степень защиты от внешний воздействий:

  • стандартное исполнение – IP66
  • спец. исполнение – IP67, IP68

Материал изготовления корпуса: латунь, нержавеющая сталь и сталь с антикор­розийным покрытием

Диапазон уплотняемых кабелей: от 3 до 112 мм

Температура окружающей среды:

  • для исполнения В1,5: от -60°С до +55°С
  • для исполнения ОМ1: от -40°С до +45°С

Для металлических кабельных вводов верхний диапазон температуры эксплуатации может быть увеличен до +110°С без ухудшения характеристик изделия.

Вид климатического исполнения: В1,5; ОМ1

Номер технических условий: ПИНЮ.687153.002 ТУ

Габаритные и присоединительные размеры

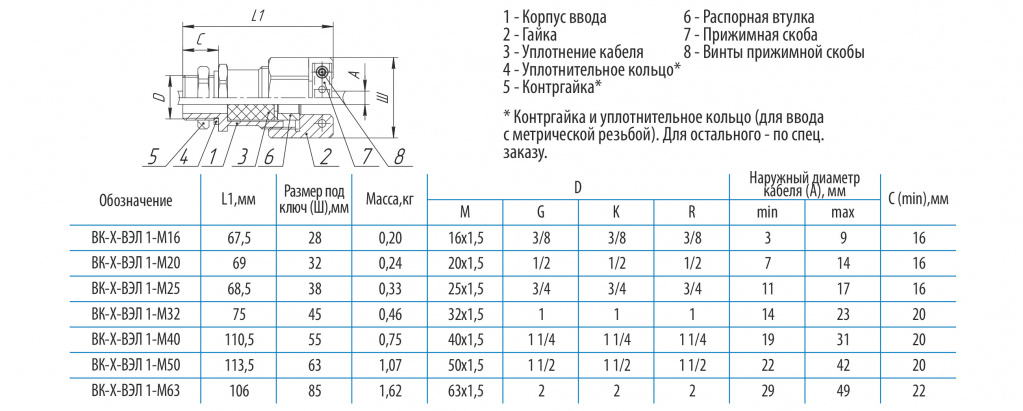

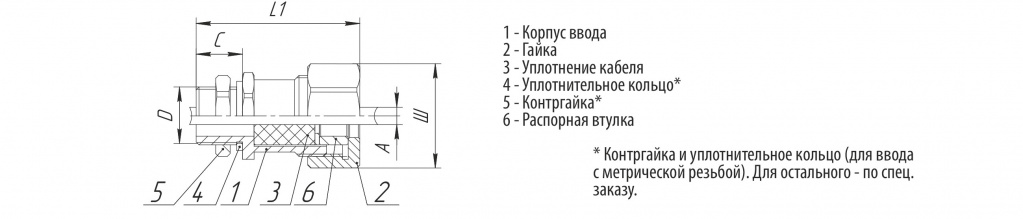

Ввод ВК-Х-ВЭЛ 1 (для небронированных кабелей, с маркировками взрывозащиты РП Ex e I Mc/1Ex e IIC Gb)
Документация

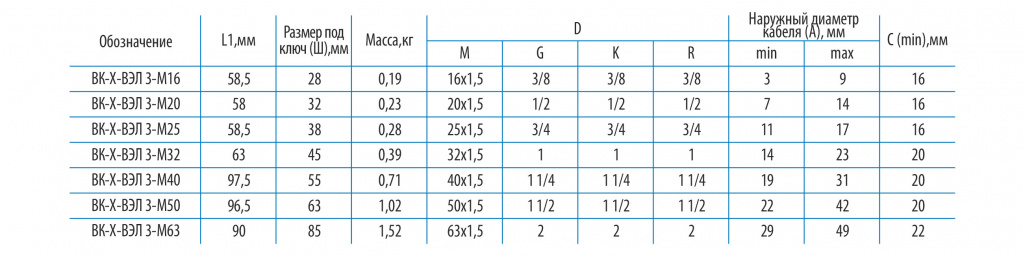

Ввод ВК-Х-ВЭЛ 3 (для небронированных кабелей, с маркировками взрывозащиты 1Ex e IIC Gb)

Документация
Документация

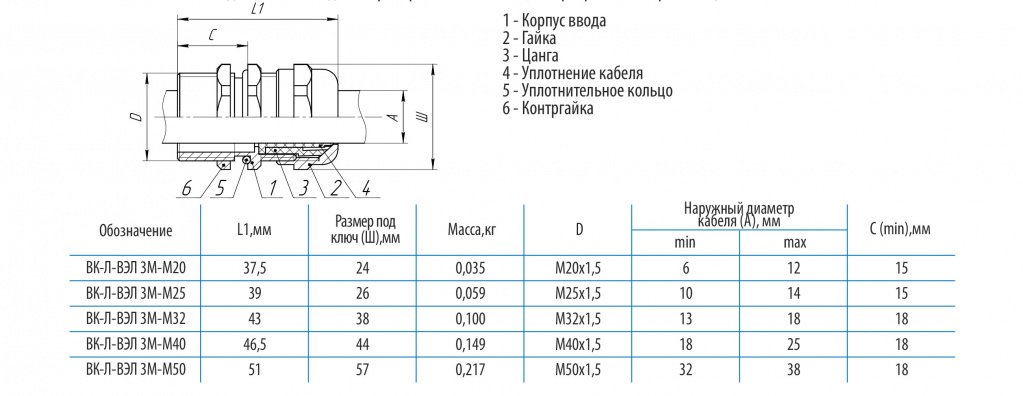

Ввод ВК-Л-ВЭЛ 3М (для небронированных кабелей, с маркировками взрывозащиты 1Ex e IIC Gb)

Документация

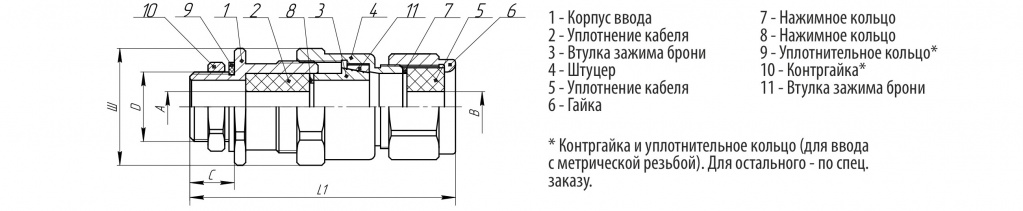

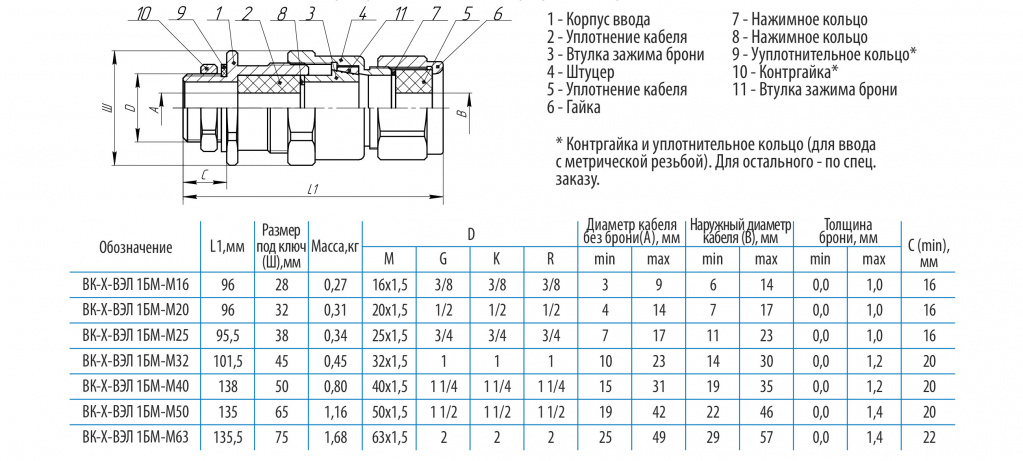

Ввод ВК-Х-ВЭЛ 1БМ (для бронированных кабелей, с маркировками взрывозащиты РП Ex e I Mc/1Ex e IIC Gb)e IIC Gb)

Документация

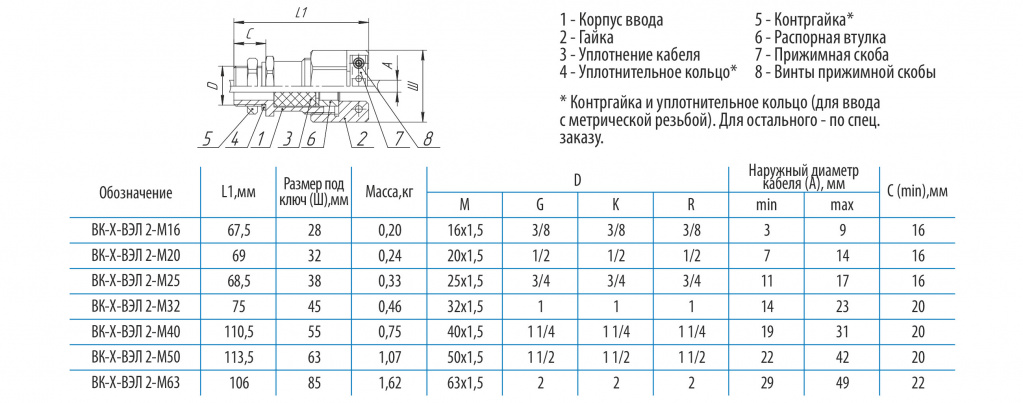

Ввод ВК-Х-ВЭЛ 2 (для небронированных кабелей, с маркировкой взрывозащиты РВ Ex d I Mb/1Ex d IIC Gb)

Документация

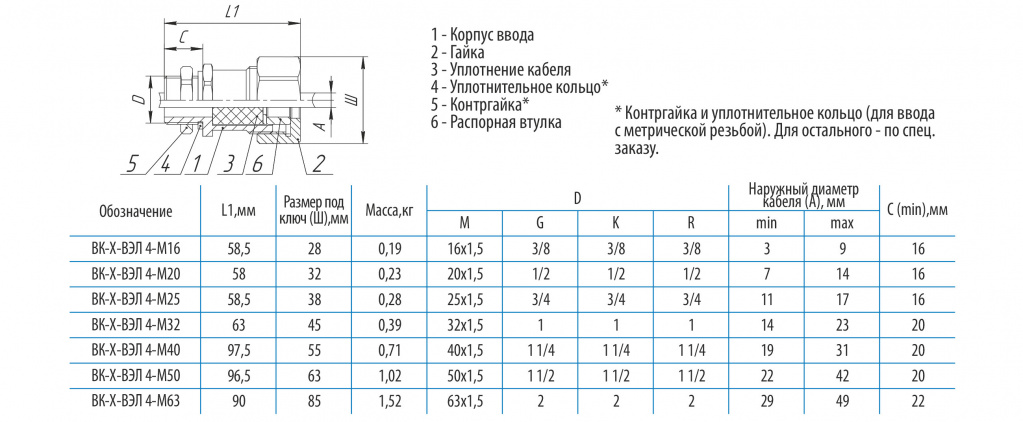

Ввод ВК-Х-ВЭЛ 4 (для небронированных кабелей, с маркировкой взрывозащиты 1Ex d IIC Gb)

Документация

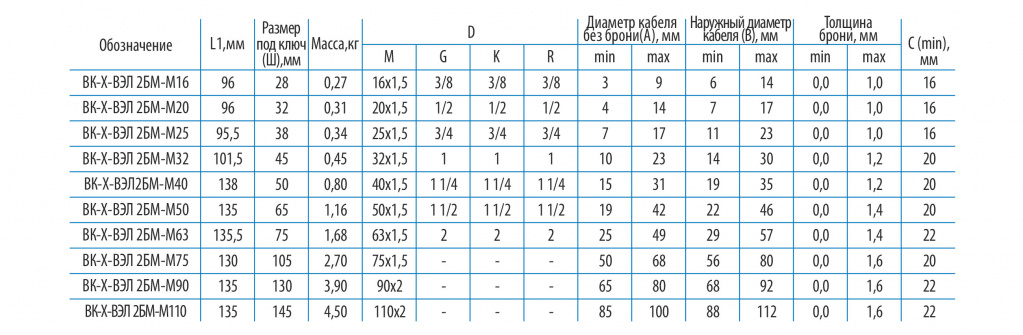

Ввод ВК-Х-ВЭЛ 2БМ (для бронированных кабелей, с маркировками взрывозащиты РВ Ex d I Mb/1Ex d IIC Gb)

Документация
Документация

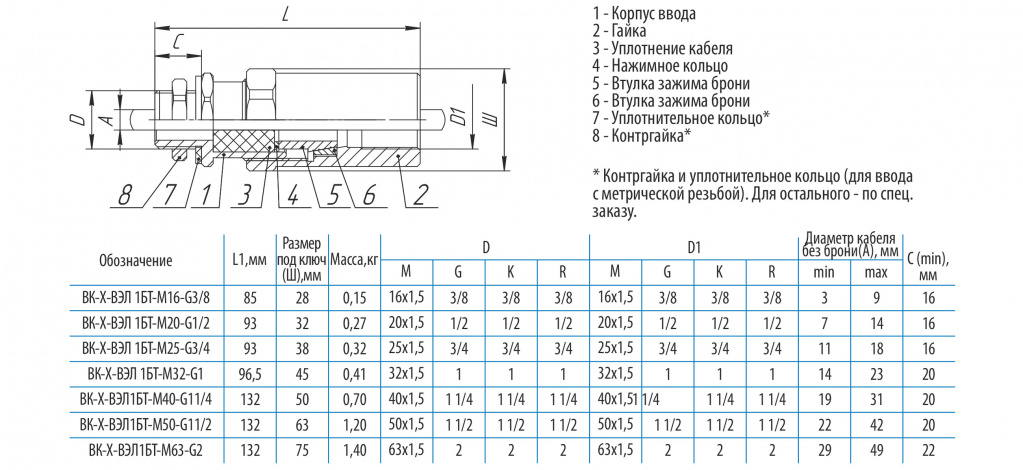

Ввод ВК-Х-ВЭЛ 1БТ (для бронированных и небронированных кабелей, с маркировками взрывозащиты 1Ex e IIC Gb)

Документация

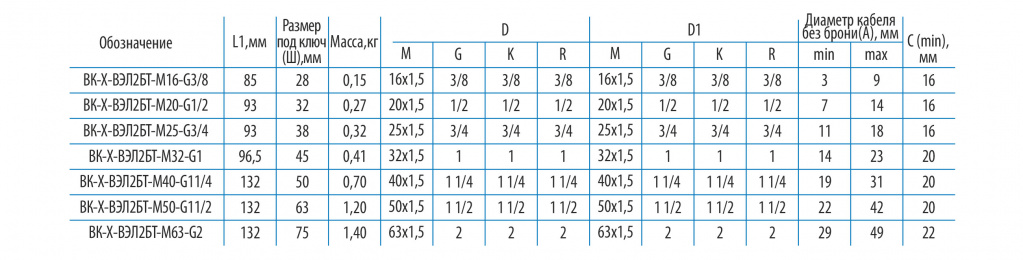

Ввод ВК-Х-ВЭЛ 2БТ (для бронированных и небронированных кабелей, с маркировкой взрывозащиты 1Ex d IIC Gb)

Документация
Документация

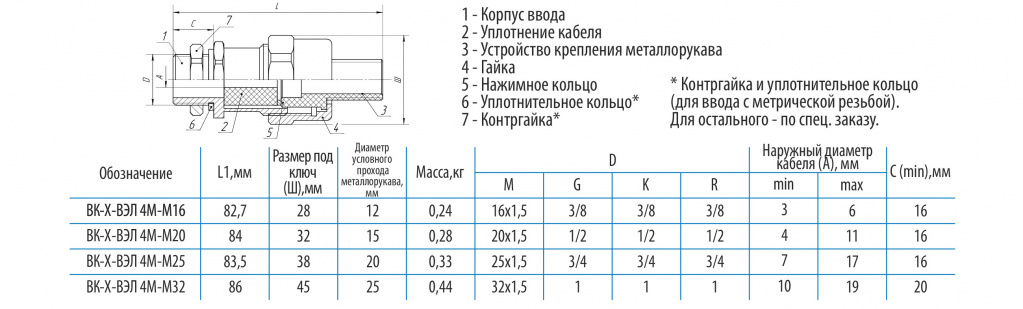

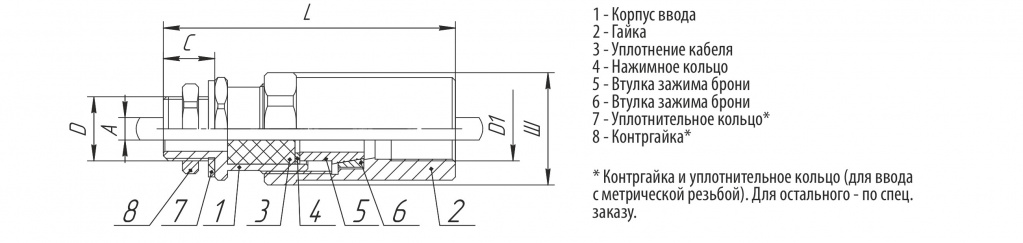

Вводы ВК-Х-ВЭЛ 4М (для небронированных кабелей с устройством крепления металлорукава, с маркировкой взрывозащиты 1Ex d IIC Gb)

Документация

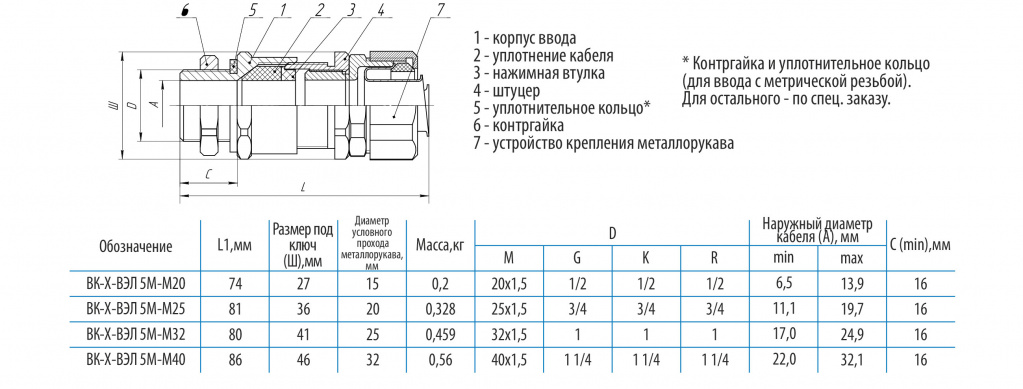

Вводы ВК-Х-ВЭЛ 5М (для небронированных кабелей с устройством крепления металлорукава, с маркировкой взрывозащиты 1Ex e IIС Gb/1Ex d IIC Gb)

Документация

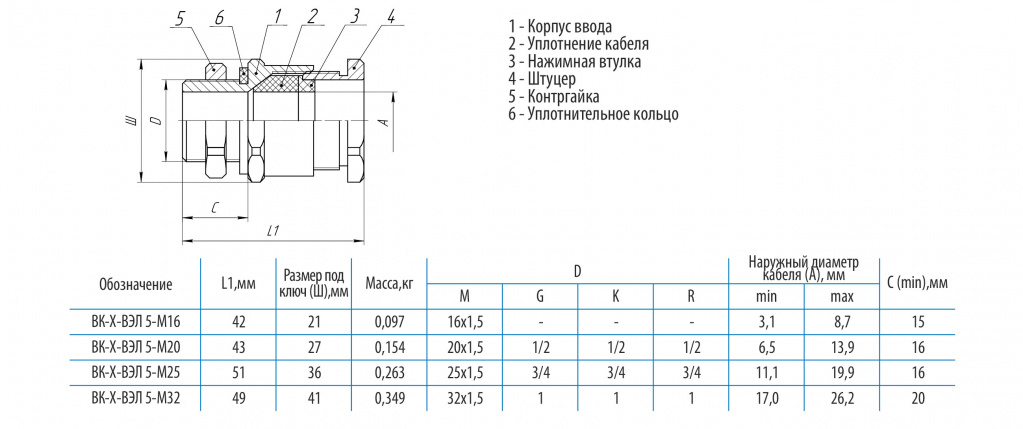

Ввод ВК-Х-ВЭЛ 5 (для небронированных кабелей, с маркировкой взрывозащиты 1Ex e IIС Gb/1Ex d IIC Gb)

Документация
