Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля в металлорукаве ВЭЛАН ВК ExdIICU, ExdIU/ExdIICU

Главная/Продукция Вэлан, Кабельные вводы/Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля в металлорукаве ВЭЛАН ВК ExdIICU, ExdIU/ExdIICU

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Вводы кабельные являются Ех-компонентами и предназначены для применения во взрывозащищенном электрооборудовании II группы.

Особенности

  • Конструкция кабельных вводов обеспечивает возможность одновременного подключения как бронированного, так и небронированного кабеля.
  • Большой диапазон уплотняемых кабелей позволяет унифицировать номенклатуру используемых на предприятии кабельных вводов..

Конструкция

Вводы с условным диаметром до 30 мм выполнены с корпусом, имеющим резьбу для выполнения резьбового взрывонепроницаемого соединения и крепления к оболочке.

Вводы с условным диаметром 42 мм выполнены с корпусом, обеспечивающим плоскоцилиндрическое взрывонепроницаемое соединение длиной 30 мм с креплением к оболочке болтами.

Вводы с условным диаметром 53, 66 мм выполняются с корпусом, обеспечивающим плоскоцилиндрическое взрывонепроницаемое соединение длиной 45 мм с креплением к оболочке болтами.

В кабельных вводах используются винты или болты с кодированной или шестигранной головкой. Крепежные детали предохранены от самоотвинчивания пружинными шайбами.

Комплектность поставки

Кабельные вводы поставляются в комплекте с заглушками и уплотнительными кольцами.

ВК Х1 – Х2 – Х3 – Х4 – Х5

ВК – ввод кабельный.

Х1 – условный диаметр проходного отверстия ввода, мм: 2х12,12,16,20, 25, 30, 42, 53, 66.

Х2 – обозначение резьбы трубного ввода (указывается для трубных вводов):

  • для ВК 12 и ВК2х12 (резьба наружная) – G1/2;
  • для ВК 16 (резьба наружная) и ВК 25 (резьба внутренняя) – G3/4;
  • для ВК 20 (резьба наружная) и ВК 30 (резьба внутренняя) – G1;
  • для ВК 42 (резьба внутренняя) – G1 1/4;
  • для ВК 66 (резьба внутренняя) – G2 1/2.

Х3 – климатическое исполнение и категория размещения: В1,5; Т1,5, ОМ1.

Х4 – маркировка взрывозащиты: 1Ex d IIC Gb.

Х5 – обозначение типа и размера резьбы для резьбовых вводов:

  • для ВК 12 – М20х1,5;
  • для ВК 16 – М27х2;
  • для ВК 20 – М36х2;
  • для ВК 25, ВК 30, ВК2х12 – М42х2.

Пример формулировки заказа:

Отдельная поставка – ВК 25-В1,5-1Ex d IIC Gb-М42х2

В составе изделия – 25

Резьбовой кабельный ввод с условным диаметром проходного отверстия 25 мм климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты 1Ex d IIC Gb.

Маркировка взрывозащиты: 1Ex d IIC Gb, Ex tb IIIC Db

Степень защиты от внешних воздействий: IР66

Материал изготовления: алюминиевый сплав

Температура окружающей среды:

  • для исполнений В1,5, Т1,5: от -60°C до +55°C
  • для исполнения ОМ1: от -40°C до +45°C

Вид климатического исполнения и категория размещения: В1,5; Т1,5; ОМ1

Номер технических условий: ПИНЮ.687153.002 ТУ

Габаритные и присоединительные размеры

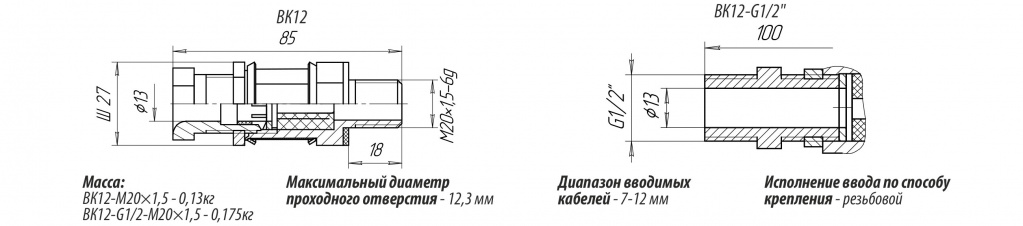

ВК12-Х3-1Ex d IIС Gb-М20×1,5; ВК12-G1/2-Х3-1Ex d IIС Gb-М20×1,5

Документация

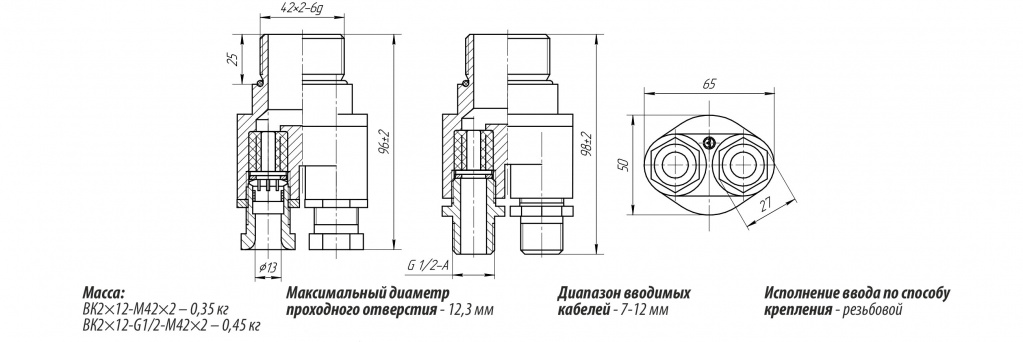

ВК2×12-Х3-1Ex d IIC Gb-М42×2, ВК2×12-G1/2-Х3-1Ex d IIC Gb-М42×2

Документация

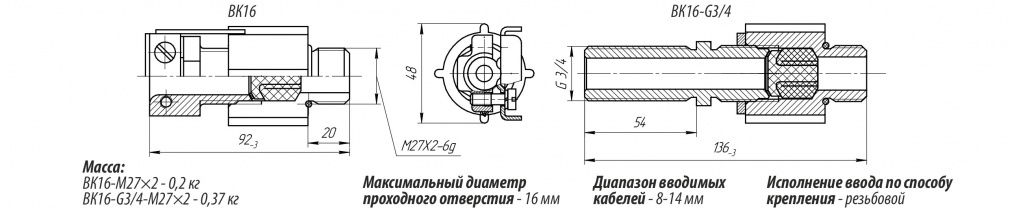

ВК16-Х3-1Ex d IIС Gb-М27×2, ВК16-G3/4-Х3-1Ex d IIС Gb-М27×2

Документация

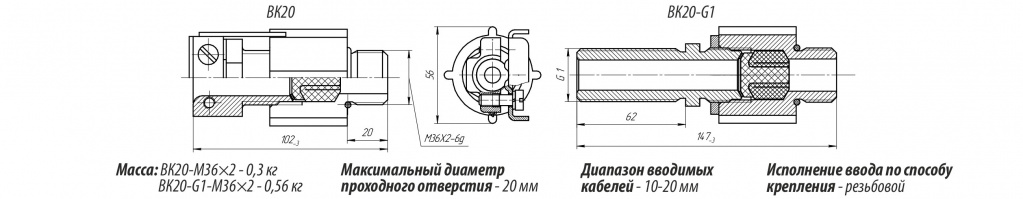

ВК20-Х3-1Ex d IIС Gb-М36×2, ВК20-G1-Х3-1Ex d IIС Gb-М36×2

Документация

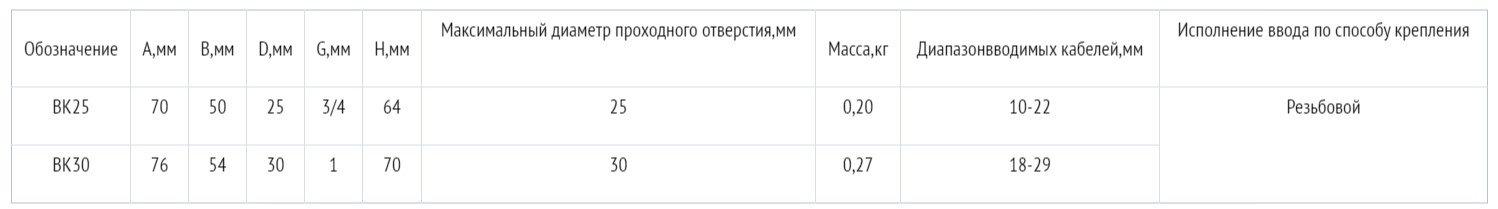

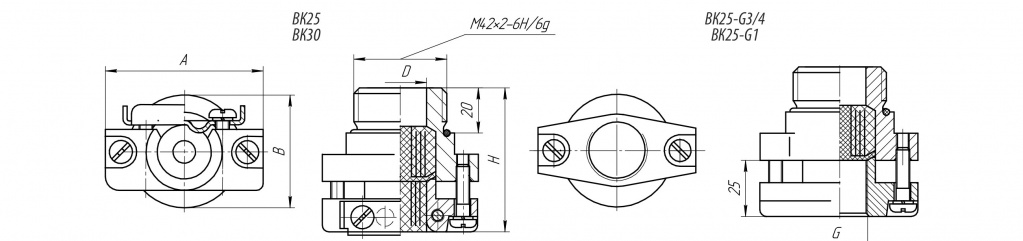

ВК25-Х3-1Ex d IIС Gb-М42×2, ВК25-G3/4-Х3-1Ex d IIС Gb-М42×2,

ВК30-Х3-1Ex d IIСGb-М42×2, ВК30-G1-Х3-1Ex d IIС Gb-М42×2

Документация
Документация

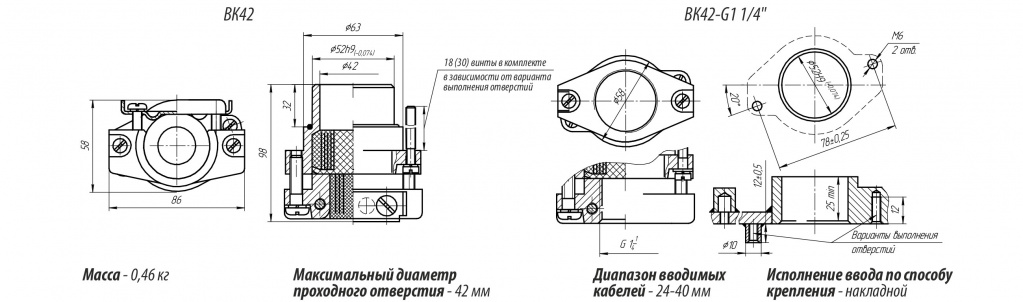

ВК42-Х3-1Ex d IIС Gb, ВК42-G1¼ -Х3-1Ex d IIС Gb

Документация

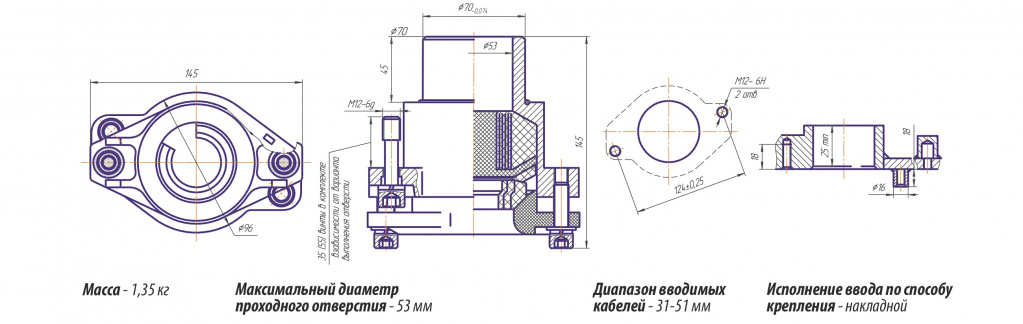

ВК53-Х3-1Ex d IIС Gb

Документация

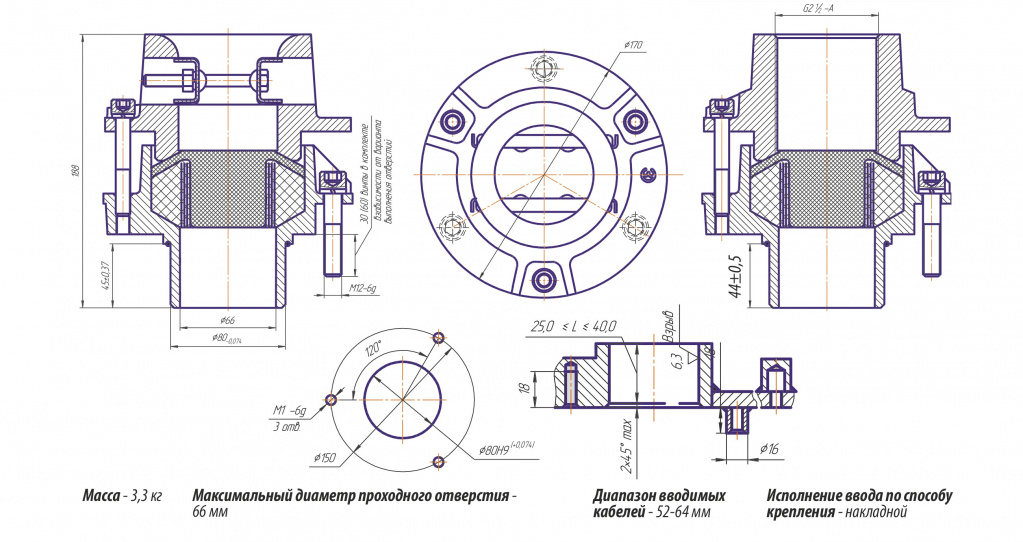

ВК66-Х3-1Ex d IIС Gb, ВК66-G2½ -Х3-1Ex d IIС Gb

Документация
