Назначение
Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой или пластмассовой изоляцией круглого или плоского сечения при вводе их в стационарное, передвижное или переносное электрооборудование.
Область применения – взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.
Особенности
- Изготавливаются из алюминия, никелированной латуни, нержавеющей стали.
- Температура окружающей среды до +130°C.
- Огнеупорные уплотнения кабелей.
- Степень защиты IK10 по IEC 62262 (для вводов из никелированной латуни и нержавеющей стали) – выдерживают энергию удара до 20 Дж.
- Соответствие стандарту водонепроницаемости DTS01 : 91 (защита от затопления).
Конструкция

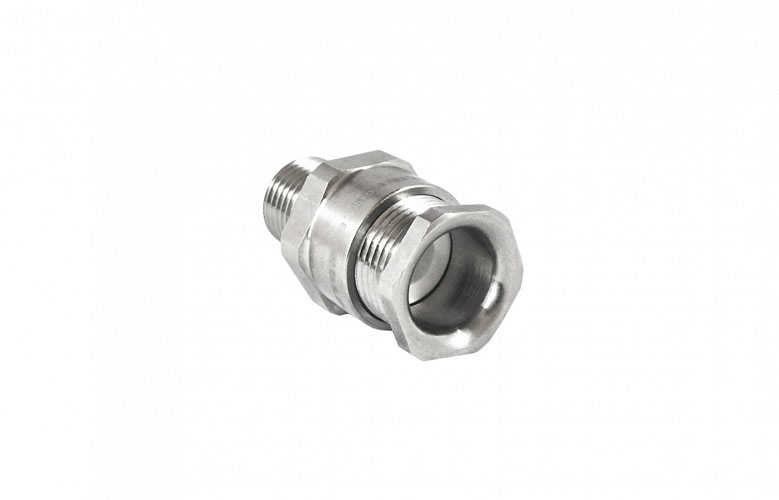

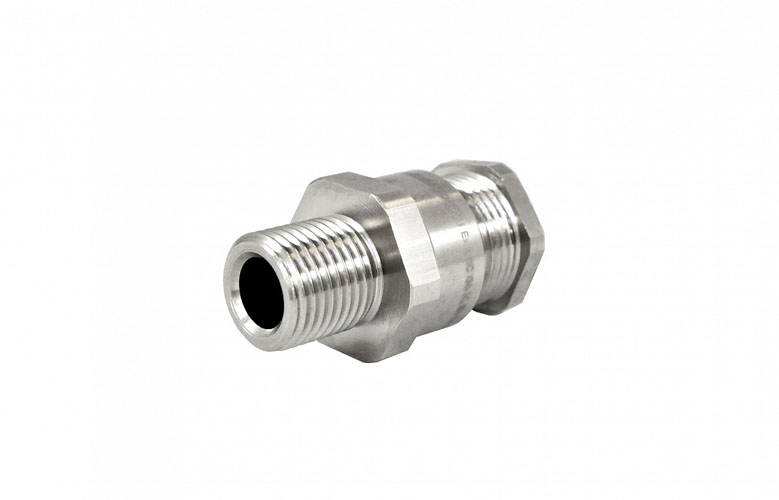

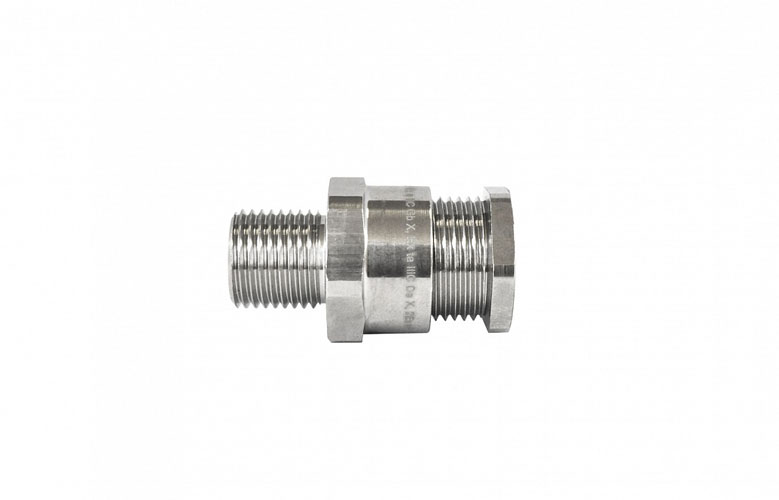

Кабельные вводы для небронированного кабеля состоят из корпуса ввода, устанавливаемого в оборудование, уплотнения, которое обеспечивает герметизацию кабеля, и штуцера, который сжимает уплотнительное кольцо. В кабельных вводах, предназначенных для присоединения трубы, в штуцере нарезана соответствующая внутренняя резьба.
В кабельных вводах, предназначенных для присоединения металлорукавов типа РЗ-ЦХ, РЗ-ЦП, РЗ-ЦА, МРПИ, ГЕРДА-МГ, штуцер имеет выступ для накручивания металлорукава на него.
Комплектность поставки
Кабельные вводы поставляются в комплекте с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода. Контргайка и наружное уплотнительное кольцо заказываются дополнительно.
ВК-X1-ВЭЛ 7-X2-X3-X4- X5-X6-В1,5
ВК – ввод кабельный.
Х1 – материал кабельного ввода:
- Л – латунь
- Н – нержавеющая сталь
- А – алюминий.
ВЭЛ 7 – серия “ВЭЛ 7”.
Х2 – тип кабельного ввода:
- М – для ввода кабеля в металлорукаве типа РЗ-ЦХ, РЗ-ЦП, РЗ-ЦА, МРПИ, ГЕРДА-МГ
- Т – для ввода кабеля в трубе
- П – для ввода плоского кабеля.
Индекс не указывается, если кабельный ввод предназначен для ввода кабеля, проложенного открыто.
Х3 – обозначение размера кабельного ввода.
Х4 – обозначение резьбы кабельного ввода:
- метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63, М75;
- метрическая резьба с шагом 2 мм: М90, М100, М115, М130;
- трубная цилиндрическая резьба: G1/2,G3/4, G1, G1 1/4, G1 1/2, G2; G2 1/2, G3, G3 1/2, G4, G5;
- трубная коническая резьба: R1/2, R3/4, R1, R1 1/4, R1 1/2, R2, R2 1/2, R3, R3 1/2, R4, R5;
- коническая дюймовая резьба: K1/2, K3/4, K1 ,K1 1/4, K1 1/2, K2, K2 1/2, K3, K3 1/2, K4, K5.
Х5 – обозначение вида взрывозащиты:
- ExeG – для вводов с маркировкой взрывозащиты 1Ex e IIC Gb X;
- ExdG – для вводов с маркировкой взрывозащиты 1Ex d IIC Gb X;
- ExnRG – для вводов с маркировкой взрывозащиты 2Ex nR IIC Gc X.
Х6 – индекс, обозначающий диаметр условного прохода металлорукава (для вводов ВК-Х-ВЭЛ 7-М) или резьбу для присоединения трубы (для вводов ВК-Х-ВЭЛ 7-Т).
В1,5 – климатическое исполнение и категория размещения.
Пример формулировки заказа:
Отдельная поставка – ВК-Н-ВЭЛ 7-20S-M20-ExeG-B1,5
В составе изделия – Н-7-20S-M20
Ввод кабельный, изготовленный из нержавеющей стали, размера 20S с метрической резьбой М20х1,5, предназначенный для присоединения небронированного кабеля, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты 1Ex e IIC Gb X.
Отдельная поставка – ВК-Л-ВЭЛ 7-М-25-G3/4-ExdG-ДУ25-B1,5
В составе изделия – Л-7-М-25-G3/4-ДУ25
Ввод кабельный, изготовленный из латуни, размера 25 с трубной цилиндрической резьбой G3/4, предназначенный для присоединения небронированного кабеля, проложенного в металлорукаве Ду 25, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты 1Ex d IIC Gb X.
Маркировка взрывозащиты: 1Ex d IIC Gb X, 1Ex e IIC Gb X, 2Ex nR IIC Gc X, Ex ta IIIC Da X
Степень защиты от внешних воздействий:
- стандартное исполнение – IР66
- спец. заказ (при наличии наружного уплотнительного кольца) – IР67, IР68
Материал изготовления корпуса: алюминий, никелированная латунь, нержавеющая сталь
Диаметр уплотняемых кабелей: от 3,2 мм до 114,9 мм
Температура окружающей среды: от -60°C до +130°C
Вид климатического исполнения и категория размещения: В1,5
Номер технических условий: ПИНЮ.687153.002 ТУ
