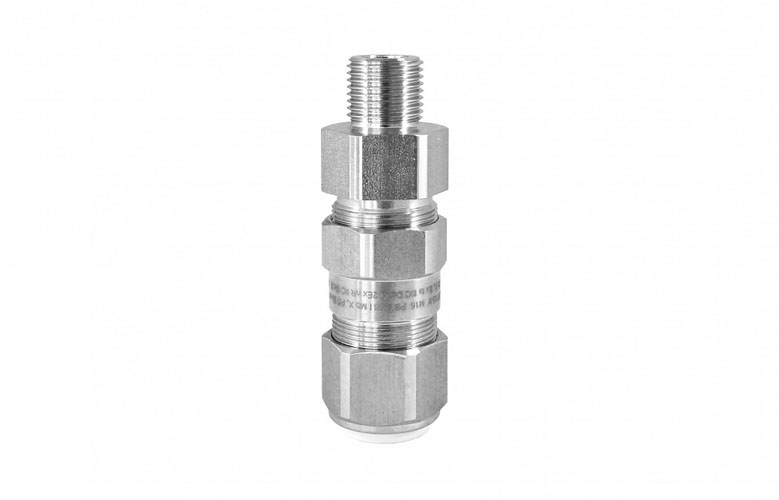

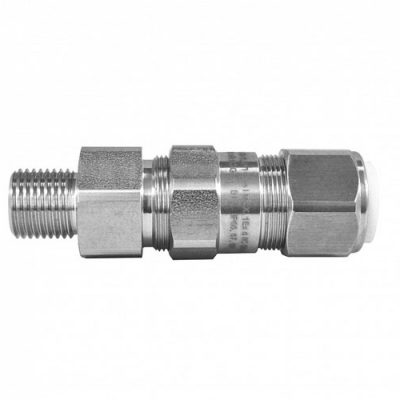

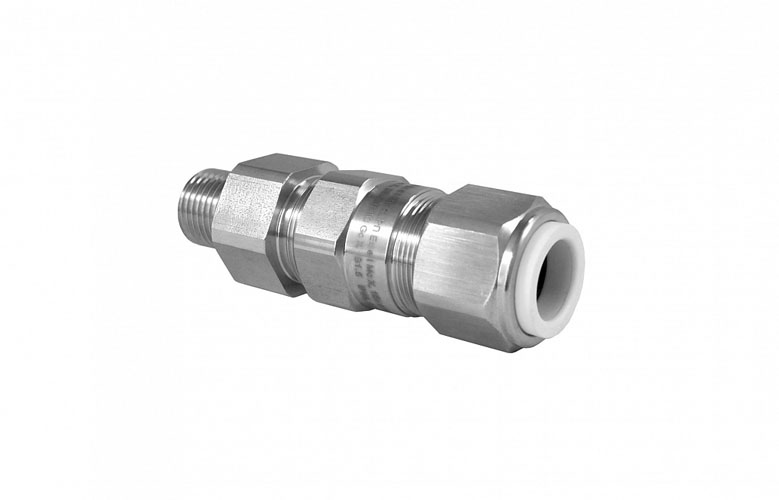

Кабельные вводы ВЭЛАН ВК-ВЭЛ 13

Назначение

Вводы кабельные предназначены для уплотнения и фиксации всех типов бронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Область применения – подземные и наземные горные выработки угольных шахт и рудников, в том числе опасных по газу и/или пыли, взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Особенности

• Компактная конструкция из нержавеющей стали;
• Для внутренней и наружной установки;
• Технология крепления брони «металл к металлу»;
• Температура окружающей среды до +130°C;
• Степень защиты IK10 по IEC 62262 – выдерживают энергию удара до 20 Дж;
• Разработан с целью предотвращения пластической деформации брони кабеля;
• Соответствие стандарту водонепроницаемости DTS01 : 91 (защита от затопления).

Конструкция

Кабельные вводы для бронированного кабеля состоят из фитинга, установленного в оборудовании, элемента корпуса и двух уплотнений, обеспечивающих герметизацию кабеля и предотвращающих его выдёргивание, гайки, которая сжимает уплотнение на внешней оболочке кабеля.

Корпус кабельного ввода привинчивается к резьбовому входному элементу, который сжимает второе уплотнение вокруг внутренней оболочки кабеля.

Внутри кабельного ввода находятся конические кольца и втулки, между которыми зажимается броня кабеля.

Комплектность поставки

Кабельные вводы поставляются в комплекте с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода. Контргайка и наружное уплотнительное кольцо заказываются дополнительно.

ВК-X1-ВЭЛ 13-X2-X3-X4-В1,5

ВК – ввод кабельный.

Х1 – материал кабельного ввода:

• Н – нержавеющая сталь.

ВЭЛ 13 – серия “ВЭЛ 13”.

Х2 – обозначение размера кабельного ввода.

Х3 – обозначение резьбы кабельного ввода:

• метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63, М75;
• метрическая резьба с шагом 2 мм: М90, М100, М115, М130;
• трубная цилиндрическая резьба: G1/2,G3/4, G1, G1 1/4, G1 1/2, G2; G2 1/2, G3, G3 1/2, G4, G5;
• трубная коническая резьба: R1/2, R3/4, R1, R1 1/4, R1 1/2, R2, R2 1/2, R3, R3 1/2, R4, R5;
• коническая дюймовая резьба: K1/2, K3/4, K1 ,K1 1/4, K1 1/2, K2, K2 1/2, K3, K3 1/2, K4, K5.

Х4 – обозначение вида взрывозащиты:

• ExeG – для вводов с маркировкой взрывозащиты РП Ex e I Mс X, 1Ex e IIC Gb X;
• ExdG – для вводов с маркировкой взрывозащиты РВ Ex d I Mb X, 1Ex d IIC Gb X;
• ExnRG – для вводов с маркировкой взрывозащиты 2Ex nR IIC Gc X.

В1,5 – климатическое исполнение и категория размещения.

Пример формулировки заказа:

Отдельная поставка – ВК-Н-ВЭЛ 13-20-M20-ExdG-B1,5

В составе изделия – Н-13-20-M20

Ввод кабельный, изготовленный из нержавеющей стали, размера 20 с метрической резьбой М20х1,5, предназначенный для присоединения кабеля с любым типом брони, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты РВ Ex d I Mb X, 1Ex d IIC Gb X.

Маркировка взрывозащиты: РВ Ex d I Mb X, РП Ex e I Mс X, 1Ex d IIC Gb X, 1Ex e IIC Gb X, 2Ex nR IIC Gc X, Ex ta IIIC Da X

Степень защиты от внешних воздействий:

• стандартное исполнение – IР66
• спец. заказ (при наличии наружного уплотнительного кольца) – IР67, IР68

Материал изготовления корпуса: нержавеющая сталь

Диаметр уплотняемых кабелей: от 6,1 мм до 123,2 мм

Температура окружающей среды: от -60°C до +130°C

Вид климатического исполнения и категория размещения: В1,5

Номер технических условий: ПИНЮ.687153.002 ТУ
