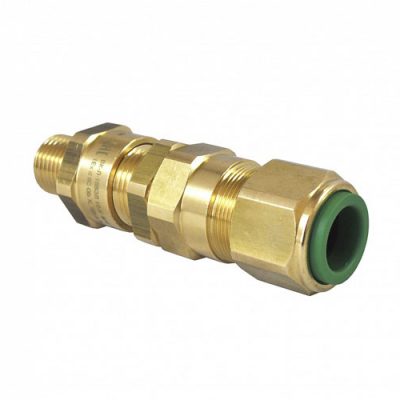

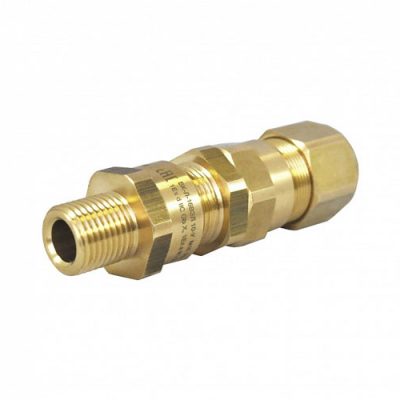

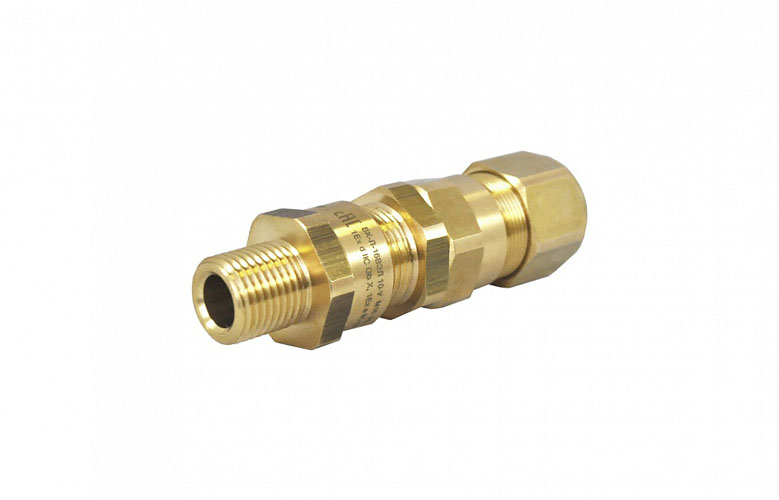

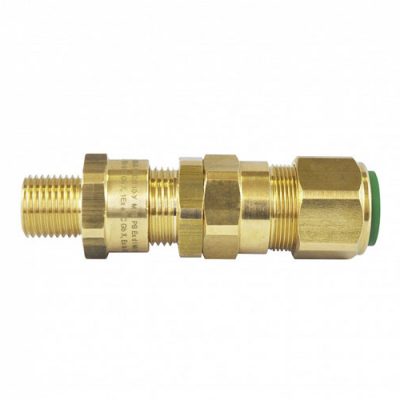

Кабельные вводы ВЭЛАН ВК-ВЭЛ 10

Назначение

Вводы кабельные предназначены для уплотнения и фиксации кабелей с оплёткой, ленточной и проволочной бронёй с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Область применения – взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Особенности

• Изготавливаются из алюминия, никелированной латуни;
• Технология крепления брони «металл к металлу»;
• Температура окружающей среды до +130°C;
• Огнеупорные уплотнения кабелей;
• Степень защиты IK10 по IEC 62262 (для вводов из никелированной латуни) – выдерживают энергию удара до 20 Дж;
• Разработан с целью предотвращения пластической деформации брони кабеля;
• Соответствие стандарту водонепроницаемости DTS01 : 91 (защита от затопления) при наличии дополнительного уплотнительного кольца.

Конструкция

Кабельные вводы для бронированного кабеля состоят из фитинга, установленного в оборудовании, элемента корпуса и двух уплотнений, обеспечивающих герметизацию кабеля и предотвращающих его выдёргивание, гайки, которая сжимает уплотнение на внешней оболочке кабеля. Корпус кабельного ввода привинчивается к резьбовому входному элементу, который сжимает второе уплотнение вокруг внутренней оболочки кабеля.

Внутри кабельного ввода находятся конические кольца и втулки, между которыми зажимается броня или оплётка кабеля. Дополнительное уплотнительное кольцо, которое обеспечивает защиту от затопления и предотвращает попадание воды в кабель, доступно в качестве опции.

Комплектность поставки

Кабельные вводы поставляются в комплекте с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода. Контргайка и наружное уплотнительное кольцо заказываются дополнительно.

ВК-X1-ВЭЛ 10-X2-X3-X4- X5-X6-В1,5

ВК – ввод кабельный.

Х1 – материал кабельного ввода:

• Л – латунь
• А – алюминий.

ВЭЛ 10 – серия “ВЭЛ 10”.

Х2 – тип кабельного ввода:

• Л – с оплёткой и ленточной бронёй
• П – с проволочной бронёй
• У – универсальная

Х3 – обозначение размера кабельного ввода.

Х4 – индекс В. Указывается при наличии водонепроницаемого уплотнения (защита от затопления). Если данная опция не требуется, индекс не указывается.

Х5 – обозначение резьбы кабельного ввода:

• метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63, М75;
• метрическая резьба с шагом 2 мм: М90, М100, М115, М130;
• трубная цилиндрическая резьба: G1/2,G3/4, G1, G1 1/4, G1 1/2, G2; G2 1/2, G3, G3 1/2, G4, G5;
• трубная коническая резьба: R1/2, R3/4, R1, R1 1/4, R1 1/2, R2, R2 1/2, R3, R3 1/2, R4, R5;
• коническая дюймовая резьба: K1/2, K3/4, K1 ,K1 1/4, K1 1/2, K2, K2 1/2, K3, K3 1/2, K4, K5.

Х6 – обозначение вида взрывозащиты:

• ExeG – для вводов с маркировкой взрывозащиты РП Ex e I Mc X, 1Ex e IIC Gb X;
• ExdG – для вводов с маркировкой взрывозащиты РВ Ex d I Mb X, 1Ex d IIC Gb X;
• ExnRG – для вводов с маркировкой взрывозащиты 2Ex nR IIC Gc X.

В1,5 – климатическое исполнение и категория размещения.

Пример формулировки заказа:

Отдельная поставка – ВК-Л-ВЭЛ 10-Л-25S-M25-ExdG-B1,5

В составе изделия – Л-10-Л-25S-M25

Ввод кабельный, изготовленный из никелированной латуни, размера 25S с метрической резьбой М25х1,5, предназначенный для присоединения кабеля с ленточной бронёй, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты РВ Ex d I Mb X, 1Ex d IIC Gb X.

Маркировка взрывозащиты: РВ Ex d I Mb X, РП Ex e I Mс X, 1Ex d IIC Gb X, 1Ex e IIC Gb X, 2Ex nR IIC Gc X, Ex ta IIIC Da X

Степень защиты от внешних воздействий:

• стандартное исполнение – IР66
• спец. заказ (при наличии наружного уплотнительного кольца) – IР67, IР68

Материал изготовления корпуса – алюминий, никелированная латунь

Диаметр уплотняемых кабелей: от 6,1 мм до 123,2 мм

Температура окружающей среды: от -60°C до +130°C

Вид климатического исполнения и категория размещения: В1,5

Номер технических условий: ПИНЮ.687153.002 ТУ
