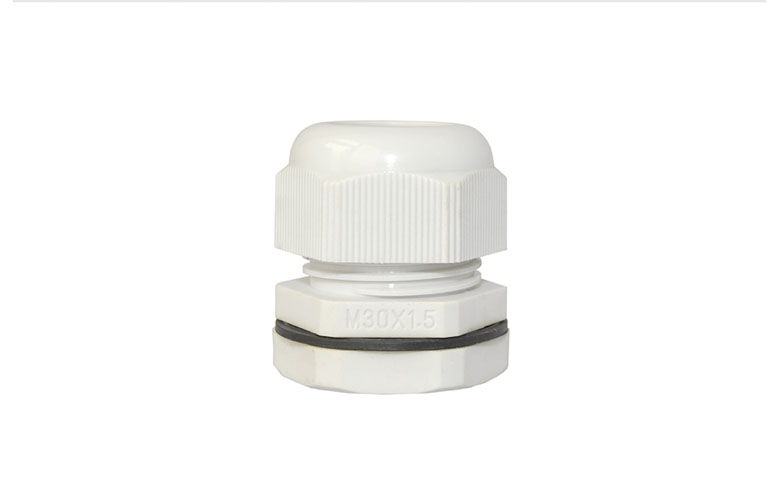

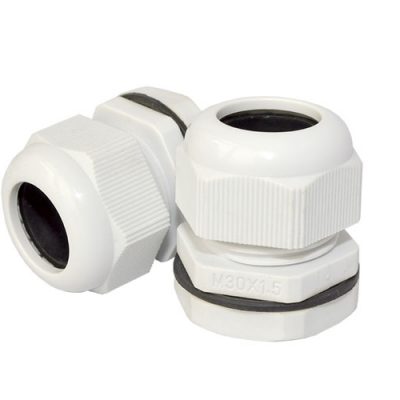

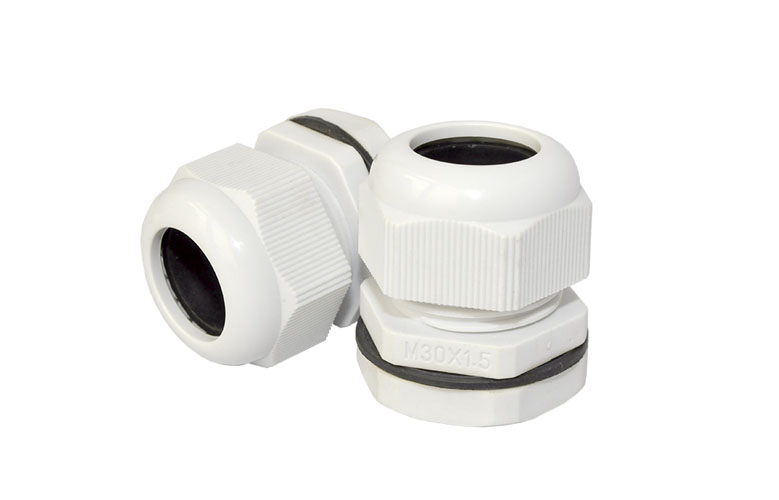

Кабельные вводы ВЭЛАН ВК-ПО-ВЭЛ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Особенности

• Предназначены для установки в общепромышленное оборудование.
• Широкий диапазон вводимых кабелей.

Конструкция

Кабельные вводы состоят из корпуса (муфты) и нажимной гайки. Уплотнительные кольца, предназначенные для уплотнения кабеля в теле ввода, выполнены из силиконовой резины.

Комплектность поставки

Кабельные вводы поставляются с уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода, наружным уплотнением и контргайкой.

ВК-ПО-ВЭЛ-Х1-В1,5

ВК-ПО – ввод кабельный пластиковый общепромышленный.

ВЭЛ – серия «ВЭЛ».

X1– обозначение резьбы кабельного ввода:

• метрическая резьба с шагом 1,5 мм: М12; М14; М16; М18; М20; М22; М24; М25; М27; М30; М32; М36; М40; М50; М63;

В1,5– климатическое исполнение и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

Отдельная поставка – ВК-ПО-ВЭЛ-М20-В1,5

В составе изделия – ПО-М20

Кабельный ввод с резьбой М20х1,5, изготовленный из пластика климатического исполнения В, категории размещения 1,5, общепромышленный.

Степень защиты от внешних воздействий: IP66

Материал изготовления корпуса: Нейлон

Диаметр уплотняемых кабелей: от 3 до 44 мм

Температура окружающей среды: от – 60°C до + 55°C

Вид климатического исполнения: В1,5
