Извещатель пожарный ручной взрывозащищённый ВЭЛАН-ИПР535-Ех

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Извещатель пожарный ручной взрывозащищённый ВЭЛАН-ИПР535-Ех

Назначение

Извещатель пожарный ручной взрывозащищенный ИПР535-Ех применяется в системах пожарной сигнализации и пожаротушения и предназначен для включения сигнала пожарной тревоги во взрывоопасной зоне и запуска исполнительных механизмов пожаротушения.

Особенности

  • Извещатель пожарный взрывозащищенный, в зависимости от исполнения, может обеспечивать передачу тревожного извещения в шлейф пожарной сигнализации или обеспечивать ручной запуск непосредственно исполнительных механизмов системы пожаротушения, минуя пульт управления

Конструкция

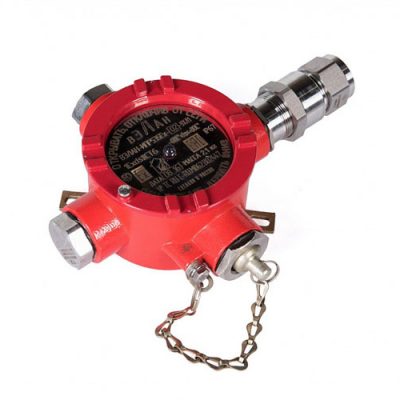

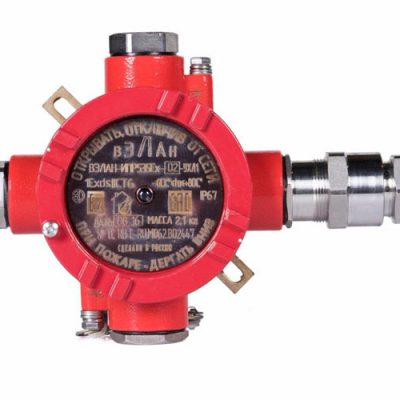

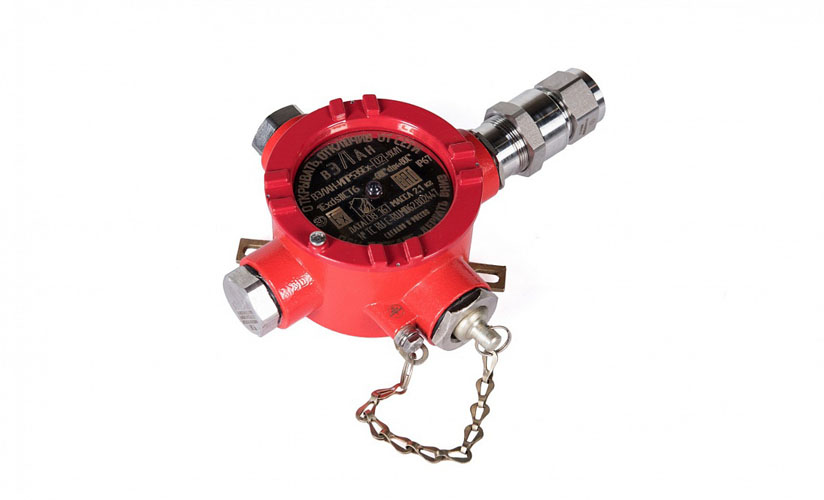

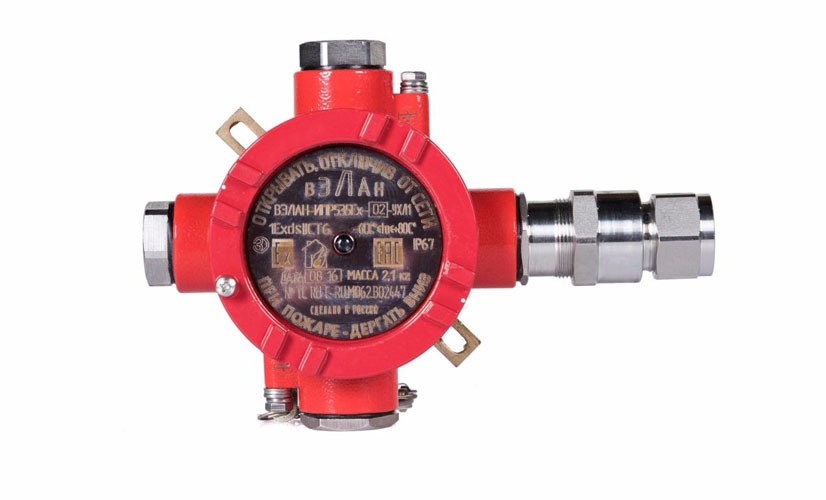

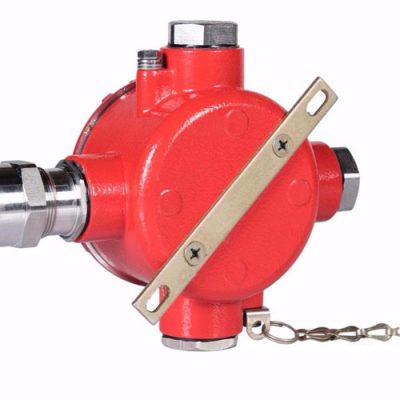

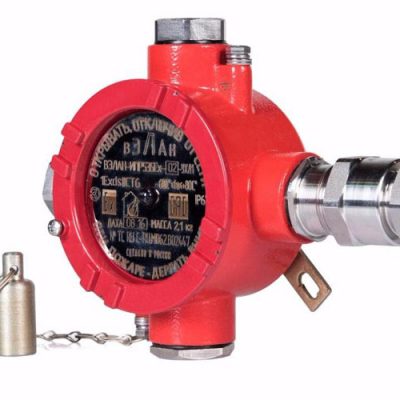

Извещатель состоит из корпуса и крышки, обеспечивающих взрывозащиту типа «d». В корпусе расположена электронная плата, герметизированная компаундом, и сигнальные светодиоды. Срабатывание извещателя происходит при выдёргивании за кольцо приводного цилиндра с прикреплённой к нему цепочкой. Извещатель прекращает передачу тревожного извещения после возвращения приводного цилиндра в исходное положение.

В корпус извещателя вкручен кабельный ввод ВК-Н-ВЭЛ2БМ-М25-Exd-В1,5.

ВЭЛАН-ИПР535Ех – Х1 – Х2

ВЭЛАН-ИПР535Ех – извещатель пожарный ручной взрывозащищенный

Х1 – индекс, указывающий на модификацию извещателя:

  • 01 – обеспечивает передачу тревожного извещения в шлейф пожарной сигнализации (на пульт управления)
  • 02 – используется для ручного запуска непосредственно исполнительных механизмов системы пожаротушения, минуя пульт управления

Х2 – климатическое исполнение и категория размещения по ГОСТ 15150 – УХЛ1

Пример формулировки заказа:

ВЭЛАН-ИПР535Ex-01-УХЛ1

что соответствует обозначению взрывозащищённого ручного пожарного извещателя, обеспечивающего передачу тревожного извещения в шлейф пожарной сигнализации (на пульт управления)

Маркировка взрывозащиты: 1Ex s IIC T6 Gb, Ex tb IIIC T80°C Db

Степень защиты от внешних воздействий: IP67

Масса, кг: 2,5

Температура окружающей среды: от – 60°С до + 80°С

Диаметр подводимого кабеля: 11-23 мм

Номер технических условий: ПИНЮ.425111.001 ТУ

Исполнение ИПР535Ех-01-УХЛ1 :

  • Диапазон питающих напряжений, В: 8 – 28
  • Максимальный потребляемый ток, не более, мА: 70

Максимальный ток через извещатель при включении на замыкание, не более, мА: 200

Полное сопротивление извещателя в шлейфе, не более, Ом: 0,3
Максимальный ток при включении на замыкание, мА: 300

Исполнение ВЭЛАН-ИПР535Ех-02-УХЛ1 :

  • Максимально допустимая коммутируемая мощность, не более, Вт: 10
  • Максимально допустимое коммутируемое напряжение, не более, В: 60

Максимально допустимый коммутируемый ток (постоянный или переменный), не более, А: 0,5

Диапазон питающих напряжений, В: 10-60

Максимальный ток при включении на замыкание, А: 0,5
