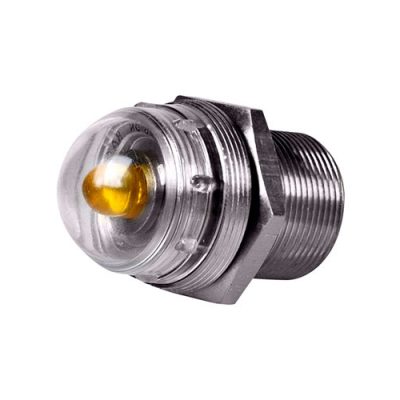

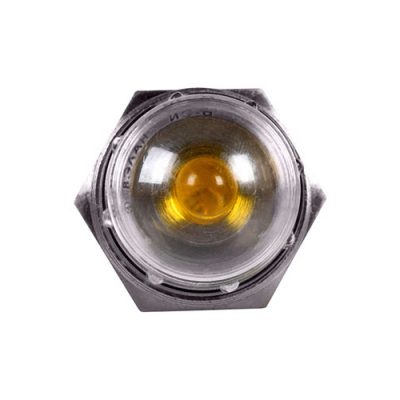

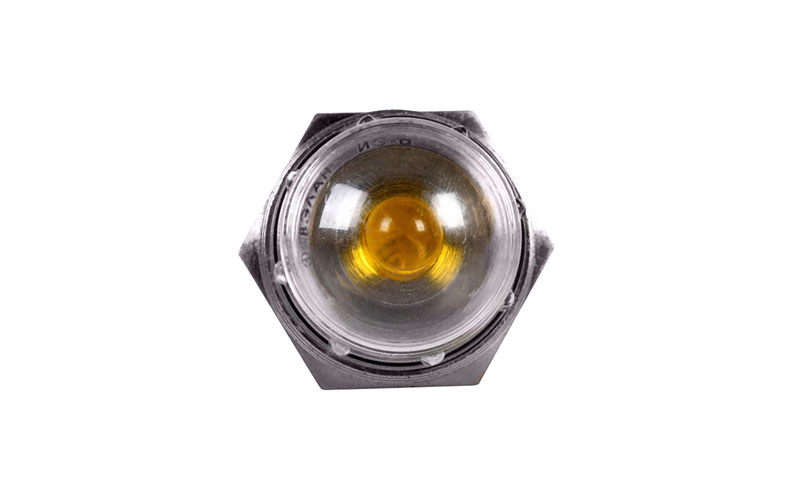

Индикатор светодиодный взрывозащищенный ВЭЛАН ИС

Назначение

Индикаторы световые ИС предназначены для встраивания во взрывозащищенное оборудование, например посты ПВК, шкафы типа ШУС и др. Изделия разработаны на основе светодиодных коммутаторных ламп СКЛ18 и выполнены в двух основных исполнениях:

• ИС-d – предназначены для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (РВ, IIA, IIB, IIC);
• ИС-е -предназначены для встраивания в оболочки взрывобезопасного оборудования (кроме имеющих защиту вида «d») и оборудования повышенной надежности против взрыва I и II групп (РП, IIA, IIB, IIC).

Особенности

• Большое количество возможных цветов свечения и номинального напряжения даёт световым индикаторам универсальность в применении.
• Простота конструкции делает индикаторы крайне надёжным оборудованием.

Конструкция

Индикатор световой состоит из корпуса, светофильтра и контргайки.

Корпус индикатора представляет собой неразборную конструкцию из штуцера, светодиодной лампы СКЛ18 и двух пар винтовых зажимов ЗВИ, залитых эпоксидным компаундом ЭД-20.

ИС – Х1 – Х2 – Х3 – Х4 В1,5

ИС – индикатор световой

Х1 – индекс, указывающий на маркировку взрывозащиты:

• e – с маркировкой взрывозащиты Ex e I Мс U/ Ex e II Gb U
• d – с маркировкой взрывозащиты Ex d I Мb U/ Ex d IIC Gb U

Х2 – цвет свечения:

• Л – зеленый
• К – красный
• Ж – желтый
• С – синий

По специальному заказу могут изготавливаться:

• Б – белый
• Р – оранжевый
• КЛ – двуцветный (красный/зелёный)

Х3 – вариант цветового исполнения:

• 1 – с неокрашенным светофильтром и окрашенной колбой светодиодной лампы;
• 2 – с окрашенным светофильтром и неокрашенной колбой светодиодной лампы;
• 3 – с окрашенными в необходимый цвет и светофильтр и колба светодиодной лампы;
• 4 – с неокрашенным светофильтром и двуцветной светодиодной лампой (красный/зеленый);

Х4 – напряжение питания (вольт – в формулировке «В» не пишется): 6, 12, 24, 36, 60, 110, 127, 220, 380

В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

ИС-е-КЗ-24 В1,5

Что соответствует:

Индикатор световой с маркировкой взрывозащиты Ex e I Mc U/Ex e II Gb U с красным цветом свечения, напряжение питания 24В с окрашенным светофильтром и колбой светодиодной лампы.

Маркировка взрывозащиты:

• ИС-е – Ex e I Mс U/Ex e II Gb U
• ИС-d – Ex d I Mb U/Ex d IIC Gb U

Номинальное напряжение, B(AC,DC): 6, 12, 24, 36, 60, 110, 127, 220, 380

Потребляемая мощность не более, Вт: 2

Потребляемый ток не более, мА: 18

Наработка на отказ, час: 50 000

Сечение подсоединяемых проводников: до 2,5 мм²

Масса индикатора:

• ИС-е – 0,11 кг
• ИС-d – 0,15 кг

Цвета свечения:

• стандартные:
  • К – красный
  • Л – зелёный
  • Ж – жёлтый
  • С – синий
• спецзаказ:
  • Б – белый
  • Р – оранжевый
  • КЛ – двуцветный (крас­ный/зелёный)

Вид климатического исполнения: В1,5

Температура окружающей среды: от -60°С до +55°С

Степень защиты от внешних воздействий: IР66

Материал штуцера:

• ИС-d – никелированная латунь
• ИС-е – морозостойкий ударопрочный армамид

Материал светофильтра: морозостойкий ударопрочный поликарбонат (макролон)

Номер технических условий: ПИНЮ.685564.001 ТУ
